GS610產品詳細規格
GS610是一臺高精度、高性能的可編程電壓/電流源，具有電壓/電流生成和測量功能。輸出電壓和電流分別為110V和3.2A。由于GS610可以作為電流“輸出”或電流“吸入”使用，可以實現在較寬范圍上的基本電氣特性的評估。
該信號源測量單元可全面執行您的高容量需求，包括遠程控制和簡單易用的文件操作。
“輸出”和“吸入”運行可至110V/3.2A(四象限操作)
基本精度：±0.02%(DC電壓生成)
掃描輸出100-μ間隔
隨附豐富的掃描模式(線性、對數和任意)
在內部存儲器中多可存儲65535點發生源測量數據
使用Web服務器功能的遠程控制和FTP(選件)
帶USB存儲功能的簡單文件操作
電壓/電流生成和測量量程
“輸出”運行(電流輸出)和“吸入”運行(電流吸入)的四維運行可高達110V、3.2A和60W。
輸出和測量分辨率是5.5位。
電壓生成/測量范圍：200mV~110V
電流生成/測量范圍：20μA~3.2A
輸出電流：
±3.2A&(在±12V或更低輸出電壓)
±2A(在±30V或更低輸出電壓)
±1A(在±60V或更低輸出電壓
±0.5A(在±110V或更低輸出電壓)
生成和測量功能

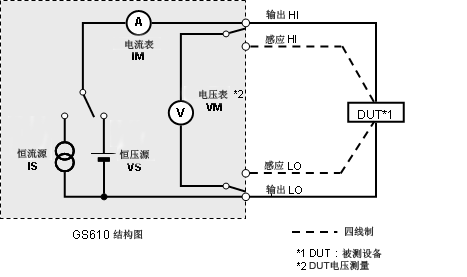

GS610由恒流源、恒壓源、電壓計和電流計組成。各功能可以組合為大量的操作模式。
操作模式：
電壓生成/電流測量(VS/IM)；
電壓生成/電壓測量(VS/VM)；
電流生成/電壓測量(IS/VM)；
電流生成/電流測量(IS/IM)；
電壓生成(VS)；
電流生成(IS)；
電阻測量(VS/IM或IS/VM)
該信號源測量單元可全面執行您的高容量需求，包括遠程控制和簡單易用的文件操作。
“輸出”和“吸入”運行可至110V/3.2A(四象限操作)
基本精度：±0.02%(DC電壓生成)
掃描輸出100-μ間隔
隨附豐富的掃描模式(線性、對數和任意)
在內部存儲器中多可存儲65535點發生源測量數據
使用Web服務器功能的遠程控制和FTP(選件)
帶USB存儲功能的簡單文件操作
電壓/電流生成和測量量程
“輸出”運行(電流輸出)和“吸入”運行(電流吸入)的四維運行可高達110V、3.2A和60W。
輸出和測量分辨率是5.5位。
電壓生成/測量范圍：200mV~110V
電流生成/測量范圍：20μA~3.2A
輸出電流：
±3.2A&(在±12V或更低輸出電壓)
±2A(在±30V或更低輸出電壓)
±1A(在±60V或更低輸出電壓
±0.5A(在±110V或更低輸出電壓)
生成和測量功能
GS610由恒流源、恒壓源、電壓計和電流計組成。各功能可以組合為大量的操作模式。
操作模式：
電壓生成/電流測量(VS/IM)；
電壓生成/電壓測量(VS/VM)；
電流生成/電壓測量(IS/VM)；
電流生成/電流測量(IS/IM)；
電壓生成(VS)；
電流生成(IS)；
電阻測量(VS/IM或IS/VM)
此外，使用二線系統或四線系統的控制和測量可以通過內部切換本地感測和遠程感測來實現。
多種操作模式
GS610的電壓/電流發生部分以DC發生模式或脈沖發生模式工作。四種操作模式 - 持續輸出、線性掃描、對數掃描和程序掃描 - 對每種發生模式都可用。在程序掃描模式中，用戶可以定義任意掃描模式。在各掃描模式下，輸出電平的小變化間隔為100μs。
DC輸出模式
脈沖輸出模式
