VC1501產品詳細規格

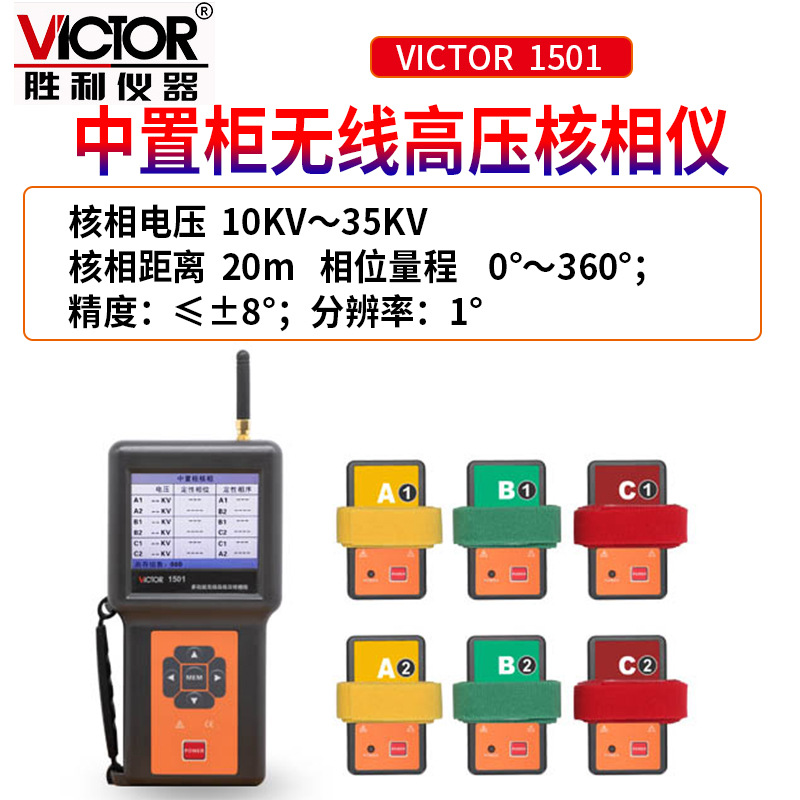

VICTOR 1501中置柜無線高壓核相儀是專為手車式高壓開關柜（中置柜）核相而精心設計制造，本儀器采用非接觸式核相技術，在中置柜外接收核相數據，即可對A、B、C三相線路同時完成相位判斷，相序測試，規避了操作人員與柜內高壓電直接接觸的風險，排除了核相的安全隱患，確保了操作人員和設備的安全。儀器操作特別簡單，安全快速。
VICTOR 1501中置柜無線高壓核相儀由主機、探測器組、監測軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、相序、核相結果及電壓等級；同時三相顯示，清晰直觀，使測試更簡單輕松。
監測軟件具有在線實時監控、歷史數據查詢、相位指示、相序功能；具有歷史數據讀取、查閱、保存、打印等功能。
| 核相方式 | 非接觸式 |
| 核相電壓 | 10KV～35KV |
| 核相距離 | 20m |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 相位量程 | 0°～360°；精度：≤±8°；分辨率：1° |
| 發射頻率 | 433MHz、315MHz |
| 相位指示 | 數字同時顯示 |
| 電壓顯示 | 顯示電壓等級 |
| 數據存儲 | 200組(掉電或更換電池不會丟失數據) |
| 自動關機 | 開機約10分鐘儀表將自動關機 |
| 電池電壓 | 主機電池電壓低符號顯示時，提醒更換電池，此時測量的數據同樣是準確的，請更換主機電池。 |
| 探測器“POWER”指示燈慢閃爍，表示其電池電量不足，請更換探測器電池。 | |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
| 絕緣試驗 | 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 一般特性 | |
| 電源 | 主 機：DC9V，6節5號堿性電池LR6；探測器: DC6V，4節紐扣電池LR44 |
| 顯示屏尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
| 機身顏色 | |
| 機身重量 | 950g(含電池) |
| 機身尺寸 | 主機195mm×100mm×45mm；探測器80mm×46mm×26mm |
| 標準配件 | 探測器6件、軟件光盤1件、USB數據線1根、LR6電池6個、LR44紐扣電池24個、布包1件、螺絲刀（更換電池用）1個 |
