VICTOR2000A系列雙通道函數/任意波發生器（以下簡稱VICTOR2000A系列）采用了直接數字頻率合成技術，能輸出精度高、穩定、低失真的信號。
VICTOR2000A系列有VICTOR2003A、VICTOR2004A、VICTOR2006A三種型號，對應的輸出頻率分別為25MHz、40MHz和60MHz。

功能特性

• 采用3.5寸480x320TFT液晶屏，具有清晰的圖形化界面；
• 支持中英文菜單；
• 按鍵幫助，方便獲取信息；
• 雙通道之間相互獨立，具有相位同步功能；
• 200MSa/S采樣率，13位垂直分辨率，8k存儲深度；
• 內置5種基本波形與32種任意波形；
• 波形存儲；支持內部存儲50組用戶自定義編輯的波形；
• 邊沿時間可設的脈沖波輸出；
• 內部/外部AM、FM、PM、ASK、FSK、PSK調制功能

• 雙通道輸出，輸出頻率60M。

• 線性/對數掃頻和脈沖串波形的輸出；
• 帶100MHz高精度頻率計與32位計數器；

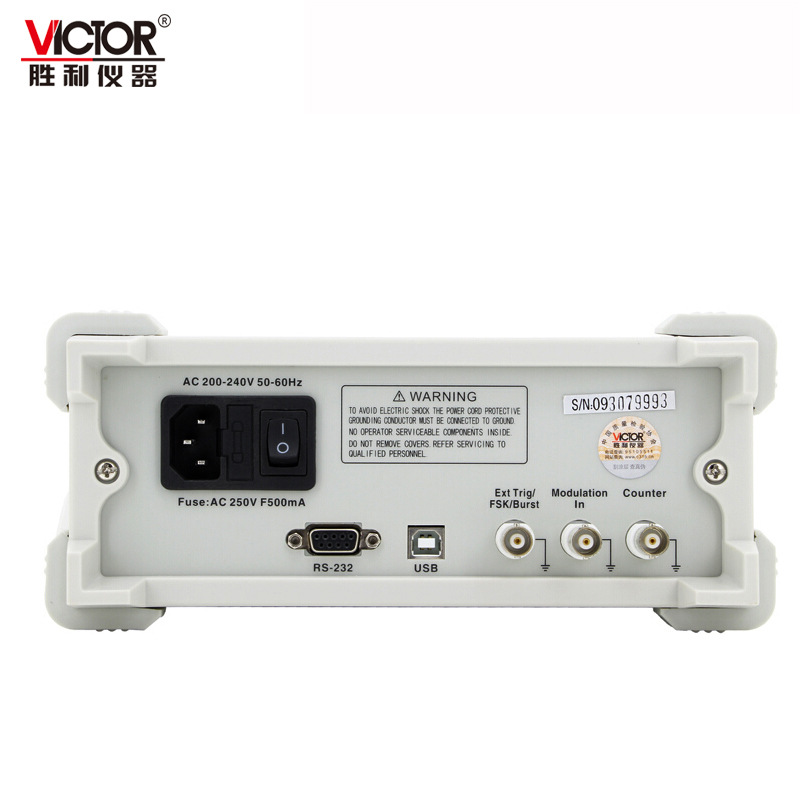

• 通訊接口：標配—RS232接口、USB Device接口，選配—USB Host、外部模擬調制接口。USB Host支持U盤存儲；
• 配備多功能任意波形編輯軟件。

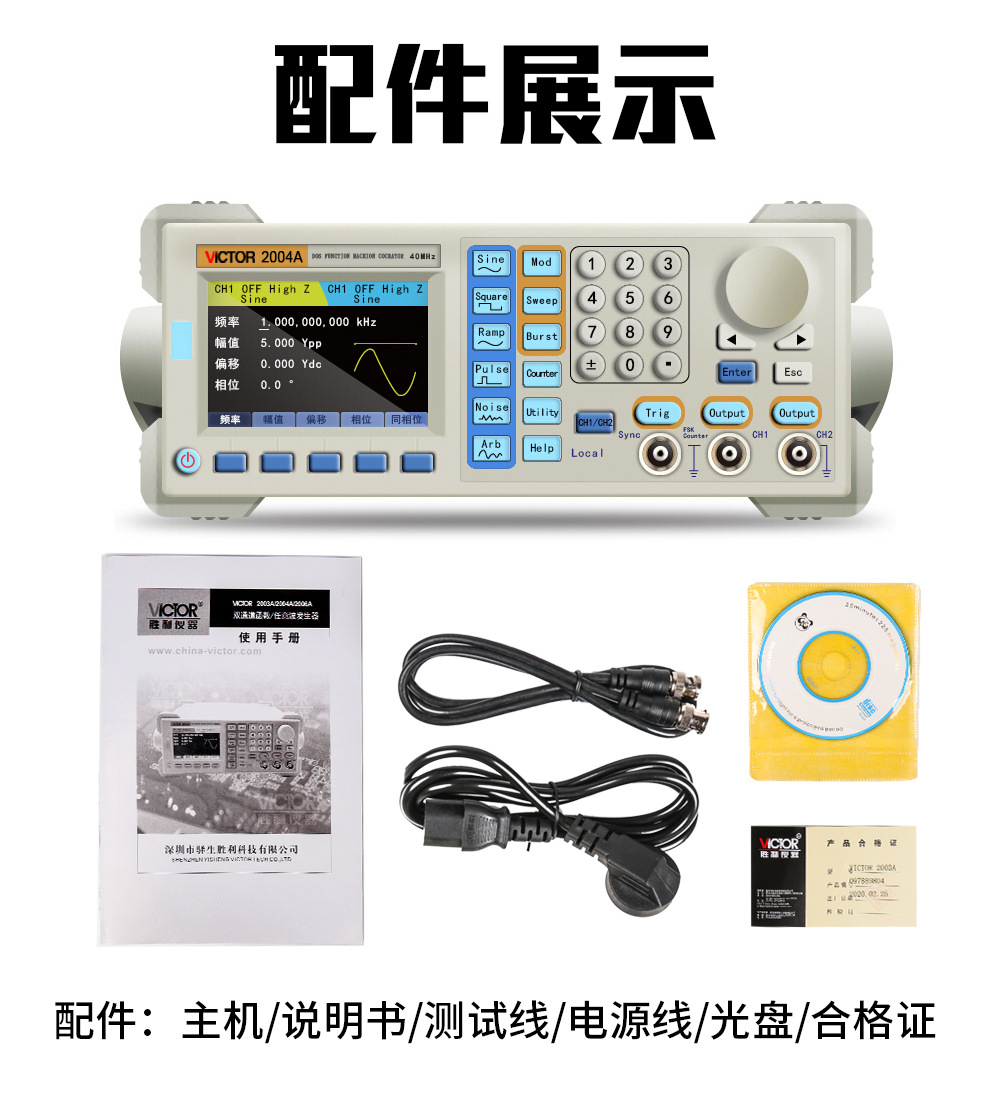

•  標配附件

  1. 30A51型三芯電源線一根
  2. 33A52型BNC同軸電纜一根


   選配附件

  1. 33P01型BNC-鱷魚夾線
  2. 32P02型機柜安裝套件
  3. RS232串口線
  4. USB數據線


  2.產品技術指標

  頻率特性
  	VICTOR2003A				VICTOR2004A			VICTOR2006A
  正弦波	1μHz ~ 25MHz				1μHz ~ 40MHz			1μHz ~ 60MHz
  方波	1μHz ~ 15MHz				1μHz ~ 15MHz			1μHz ~ 15MHz
  三角波	1μHz ~ 15MHz				1μHz ~ 15MHz			1μHz ~ 15MHz
  脈沖波	100μHz ~ 6MHz				100μHz ~ 6MHz			100μHz ~ 6MHz
  任意波	1μHz ~ 6MHz				1μHz ~ 6MHz			1μHz ~ 6MHz
  噪聲（-3dB）	7MHz帶寬
  頻率分辨率	1μHz
  頻率準確度	±5ppm
  頻率穩定度	±1ppm/3小時
  波形特性
  波形種類	正弦波，方波，三角波，脈沖，噪聲，任意波（含DC）。 其中任意波有32種，還有50種用戶自定義波形。
  波形長度	8192點
  波形采樣率	200MSa/s
  波形垂直分辨率	13位
  正弦波特性
  正弦波	諧波抑制度				≥45dBc(<1MHz); ≥40dBc(1MHz~20MHz)
  	總諧波失真度				<0.8%(20Hz ~ 20kHz, 0dBm)
  方波信號特性
  方波	上升/下降時間	<20ns
  	過沖	<5%
  	占空比	頻率<100kHz: 1%~99%; 100kHz≤頻率<5MHz: 20% ~ 80%; 5MHz≤頻率: 40% ~ 60%(0.1%解析度)
  脈沖波特性
  脈沖波	脈沖寬度	小20ns; 1ns分辨率
  	邊沿跳變時間	小20ns;
  	過沖	<5%
  	抖動	6ns+0.1%的周期
  鋸齒波特性
  鋸齒波	線性度	≥98%(0.01Hz~10kHz)
  	對稱性	0.0 ~ 100.0%(解析度0.1%)
  輸出特性
  振幅
  幅值范圍	頻率＜10MHz			10MHz≤頻率＜30MHz			30MHz≤頻率
  	2mVpp ~ 20Vpp			2mVpp ~10Vpp			2mVpp ~5Vpp
  幅值分辨率	1mV
  幅值準確度	設置值的1%+2mVpp（1kHz正弦波，0偏置，>10mVpp）
  幅值平坦度 (相對于1k正弦波，1Vpp)	±0.4dB  <10MHz ； ±1.0dB  ≥10MHz。
  輸出阻抗	50Ω±10%（典型）
  保護	有信號輸出端都可在負載短路情況下工作60s以內
  偏移
  	輸出幅度>0.1V					2mV<輸出幅度≤0.1V
  輸出范圍	±10Vpk，ac + dc					±0.250Vpk，ac + dc
  偏置分辨率	1mV
  相位特性
  相位調節范圍	0~359.9°
  相位分辨率	0.1°
  外測量功能
  頻率計功能	頻率測量范圍		1Hz ~ 100MHz
  	閘門時間		0.01s ~ 10s連續調節
  計數器功能	計數范圍		0 ~ 4294967295
  	計數方式		手動
  輸入信號電壓范圍	2Vpp~20Vpp
  耦合方式	直流或交流兩種耦合方式
  脈寬測量	1ns分辨率，可測20s
  周期測量	1ns分辨率，可測20s
  SYNC輸出
  輸出通道	CH1或CH2，默認CH1
  電平	TTL兼容
  阻抗	50Ω
  上升/下降時間	< 25ns
  頻率	25MHz
  AM調制
  輸出通道	CH1或CH2，默認CH1
  載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
  源	內部/外部
  調制波	正弦波、方波、三角波、斜波
  調制頻率	2mHz~20kHz
  調制深度	0%~120%
  FM調制
  輸出通道	CH1或CH2，默認CH1
  載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
  源	內部/外部
  調制波	正弦波、方波、三角波、斜波
  調制頻率	2mHz~20kHz
  頻偏	0~載波頻率
  PM調制
  輸出通道	CH1或CH2，默認CH1
  載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
  源	內部/外部
  調制波	正弦波、方波、三角波、斜波
  相位偏差	0°~360°
  ASK調制
  輸出通道	CH1或CH2，默認CH1
  載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
  源	內部/外部
  調制波	50%占空比的方波
  調制速率	2mHz~1MHz
  調制幅度	0~載波幅值
  FSK調制
  輸出通道	CH1或CH2，默認CH1
  載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
  源	內部/外部
  調制波	50%占空比的方波
  鍵控頻率	2mHz~1MHz
  PSK調制
  輸出通道	CH1或CH2，默認CH1
  載波	正弦波、方波、鋸齒波、脈沖波、任意波（DC除外）
  源	內部/外部
  調制波	50%占空比的方波
  調制相位	0°~360°
  掃頻功能
  掃頻通道	CH1或CH2，默認CH1
  掃頻類型	線性掃描、對數掃描
  掃頻時間	1ms ~ 500.000s
  設定范圍	起始點和終止點任意設定
  掃頻方向	正向、反向
  觸發源	內部、外部、手動
  脈沖串特性
  輸出通道	CH1或CH2，默認CH1
  載波	正弦波、方波、鋸齒波、脈沖波、噪聲、任意波（DC除外）
  脈沖計數	1~65535或無限、門控
  起始/停止相位	0~360°
  內部周期	1μs~500s
  門控源	外部
  觸發源	內部、外部、手動
  觸發輸入
  輸入信號電壓范圍	2Vpp~20Vpp
  耦合方式	直流或交流兩種耦合方式
  脈沖寬度	>100ns
  反應時間	<500ns（脈沖串）
  	<10μs（掃頻）
  模擬調制輸入
  輸入阻抗	1MΩ
  信號范圍	±2.5V ac+dc


















  附錄

  表1  32種任意波中英文對照表


  NegRamp	負斜波	Boxcar	矩形窗
  AttALT	指數衰減振蕩	Barlett	巴特利特窗
  AmpALT	指數增加振蕩	Triang	三角窗
  StairUP	上階梯	Blackman	布萊克曼窗
  Halfsin	半波正弦	Hamming	海明窗
  stairUD	上下階梯波	Hanning	漢寧窗
  stairDn	下階梯波	Kaiser	凱塞窗
  PPluse	沖激波	DC	直流
  ExpRise	指數上升	Comp	復合函數
  ExpFall	指數下降	Tanh	雙曲正切
  Tan	正切	Coth	雙曲余切
  Cot	余切	Gamma	伽馬函數
  Sqrt	二次根	Lerendre	勒讓德多項式函數
  X^2	二次方	Chebyshev	切比雪夫函數
  Sinc	Sa函數	Bessel	貝塞爾曲線
  Gauss	高斯函數	StepResp	階躍響應
