圖片僅供參考,產品以實物為準

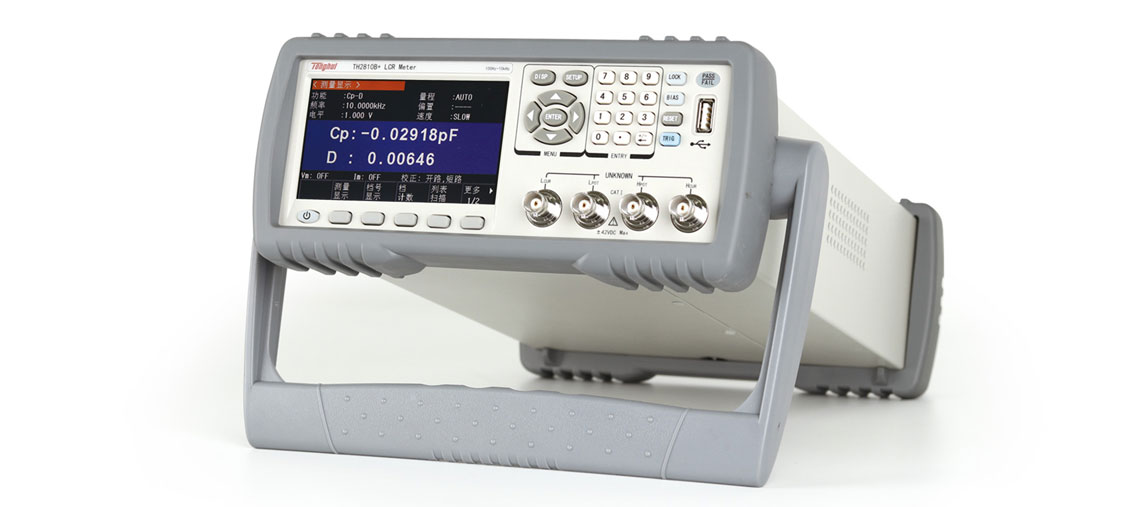

同惠TH2810B+ LCR數字電橋
同惠TH2810B+ LCR數字電橋
TH2810B+
￥3,580.00
同惠TH2810B+ LCR數字電橋產品詳細規格
100Hz，120Hz, 1kHz, 10kHz 4個頻率
基本精度: 0.1%
測試速度:快19ms, 支持低頻高速:TX4+3ms
10檔分選,前面板LED顯示.
6位讀數分辨率
4.3寸TFT液晶顯示，中英文可選操作界面
100組LCRZ儀器設定文件
軟電源開關
支持110V /220V兩種電源電壓
10點列表掃描,支持多頻測試分選
低信號源輸出失調(<100μV) ,滿足大電感共模扼流圈電
感測試需求
強抗沖擊保護能力
開機狀態鎖按鍵
空夾具判斷
數據記錄功能
截屏功能
接口功能、時序、觸發延時等更完整
■ 無源元件測試
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組 、印制電路板
■ 其它元件
繼電器、開關、電纜、電池等的阻抗評估件和網絡元件等的阻抗參數評估
|
產品型號 |
TH2810B+ |
|
|
基本測量準確度 |
0.1% |
|
|
測試頻率 |
100Hz,120Hz,1kHz,10kHz |
|
|
測試參數 |
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% |
|
|
V/I 監視 |
有 |
|
|
AC信號電平 |
0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms |
|
|
信號源內阻 |
10Ω , 100Ω |
|
|
測試端配置 |
5端 |
|
|
測試速度 (ms/次) |
快速: 19ms;中速:83ms;慢速:333ms F≤120Hz 快速:4XT+3ms |
|
|
清零功能 |
開路、短路、負載 |
|
|
列表掃描 |
10點列表掃描每掃描點可單獨分選,支持多頻合并測試分選可對頻率，AC電壓進行掃描測試 |
|
|
等效方式 |
串聯，并聯 |
|
|
量程方式 |
自動，保持 |
|
|
觸發方式 |
內部，手動，外部，總線 |
|
|
平均次數 |
1-255 |
|
|
數學運算 |
直讀，△ABS，△% |
|
|
延時 |
觸發延時,步進延時: 0—60.000s，1ms步進 |
|
|
比較器 |
10檔分選，BIN1-BIN9,NG,AUX，檔計數功能，PASS，F(xiàn)ALL前面板LED顯示 |
|
|
存儲 |
內部非易失性存儲 |
100組LCRZ儀器設定文件 |
|
外部USB存儲器 |
儀器設定文件，CSV數據文件 |
|
|
接口 |
RS232/RS485(可選)、HANDLER、USB HOST、USB DEVICE |
|
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路片 | TH26010 | ||||
| 夾具 | TH26048A | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011CS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒貼片測試線 | TH26029B | ||||
