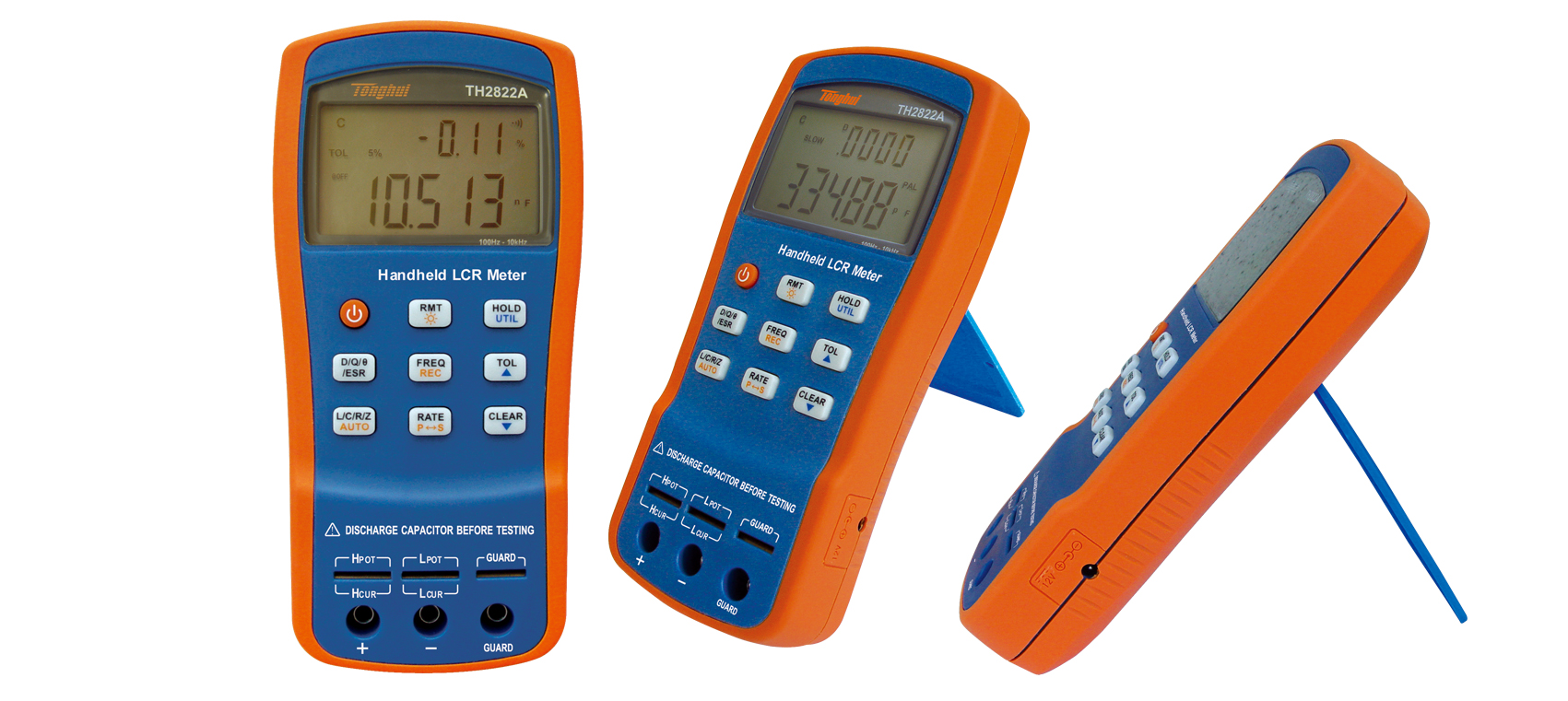

同惠TH2822A 手持式LCR數字電橋
同惠TH2822A 手持式LCR數字電橋
TH2822A
￥1,600.00
同惠TH2822A 手持式LCR數字電橋產品詳細規格
100Hz，120Hz， 1kHz, 10kHz 4個頻率
■
基本精度: 0. 25%
■測試速度: 快250ms
輸出阻抗1002
清新炫麗的雙色鑄塑外殼
主參數0000字讀數，D/Q分辨率0. 0001
■
典型25mA電流的低功耗
創新的五端測試插槽和三端香蕉插孔兼容配置
智能化的自動LCR選擇功能
高達4次/秒的測試速度，快速的自動量程設計
百分比顯示及1/5/ 10/20%四級容限比較模式
■
數據保持及/小/平均值記錄功能
■實用的功能配 置選擇與工作狀態保存能力
■標配Mini -USB通訊接口，SCPI命令集
■
可自由下載的FastAccess PC通訊軟件
同惠電子憑借其的阻抗測試技術，推出了新一代TH2822系列手持式LCR數字電橋，該產品是同惠電子在無源元件測試領域多年不懈努力和探索的結晶。TH2822系列手持式LCR數字電橋采用低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場合可長時間實現對無源元件進行而便捷的測量。
TH2822系列提供USB接口通訊能力，可方便地與PC進行數據通訊和遠程控制。為滿足用戶不斷增加的對SMD器件的測試需求，用戶還可選擇TH26009C和TH26029C兩種SMD四端開爾文測試鉗，以平衡性能和價格的不同需求。
■ 無源元件:
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估
■ 其它元件:
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
|
型號 |
TH2822A |
|
功 能 |
|
|
測試參數 |
主參數: L / C / R / Z 副參數: D / Q / θ / ESR |
|
等效方式 |
串聯，并聯 |
|
參數及等效模式 |
手動/自動 |
|
量程方式 |
自動 |
|
測試端配置 |
三端、五端 |
|
測試速度 |
4次/秒，1.5次/秒 |
|
校準功能 |
短路、開路 |
|
容限比較模式 |
1%,5%,10%,20% |
|
輸入保險絲 |
0.1A / 250V |
|
通訊接口 |
Mini-USB(虛擬串口) |
|
測 試 信 號 |
|
|
信號頻率 |
100Hz, 120Hz, 1kHz, 10kHz |
|
測試信號電平 |
0.6Vrms |
|
信號源輸出阻抗 |
100Ω |
|
顯 示 |
|
|
顯示器 |
LCD主、副參數雙顯示,帶背光（TH2822無） |
|
讀數 |
主參數讀數40,000字副參數D / Q 小分辨率: 0.0001 |
|
準確度 |
0.25% |
|
顯示范圍 |
|
|
L |
0.00μH1000.0H |
|
C |
0.00pF20.000mF |
|
Z/R |
0.0000Ω-10.000MΩ |
|
ESR |
0.0000Ω-999.9Ω |
|
D |
0.0000-9.999 |
|
Q |
0.0000-9999 |
|
θ |
0.00°-±180.0° |
|
供電 |
|
| AC電源適配器 |
輸入：220V/50Hz；輸出：12V-15V DC |
|
典型工作電流 |
28mA。1kHz工作電流：25mA（100Ω負載） |
|
待機（關機）電流 |
2μA |
|
自動關機設定 |
5min, 15min, 30min, 60min, OFF可設定；出廠默認5min |
|
電池低電壓指示 |
電池電壓低于6.8V 時，指示低電壓 |
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 國標適配器 | TH26028(CCC) | ||||
| 手持表測試線 | TH26004F(JC-BBC03009) | ||||
| 短路片 | TH26010B | ||||
| 測試線 | TH26027AS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 測試線 | TH26029C | ||||
