圖片僅供參考,產品以實物為準

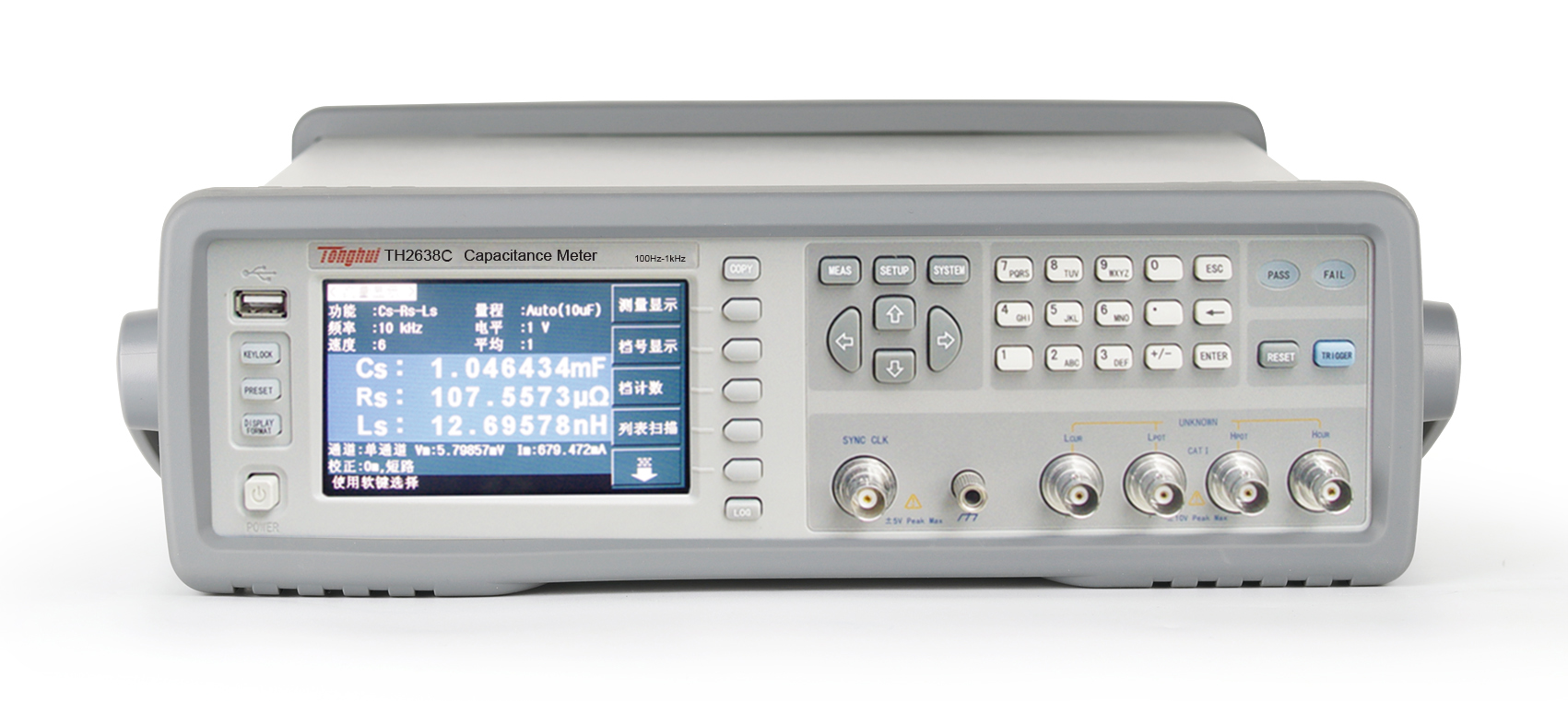

同惠TH2638C 高速精密電容測量?jī)x
同惠TH2638C 高速精密電容測量?jī)x
TH2638C
￥14,750.00
同惠TH2638C 高速精密電容測量?jī)x產品詳細規格
測試頻率:1kHz, 3頻點
精度:容量C:士0. 07%，損耗D:士0. 0005
測試速度:快2. 3ms/次，5檔速度選擇
11檔分選，PASS /FAIL指示，檔計數功能
穩定的ESR 1μ 2讀數分辨率
10點列表掃描，可對頻率、電壓進行掃描
V、I測試信號電平監視功能
低阻抗測試，信號電平補償功能
內部文件存儲和外部U盤文件保存
測量數據可直接保存到盤
截屏保存到U盤
兼容SCPI命令集

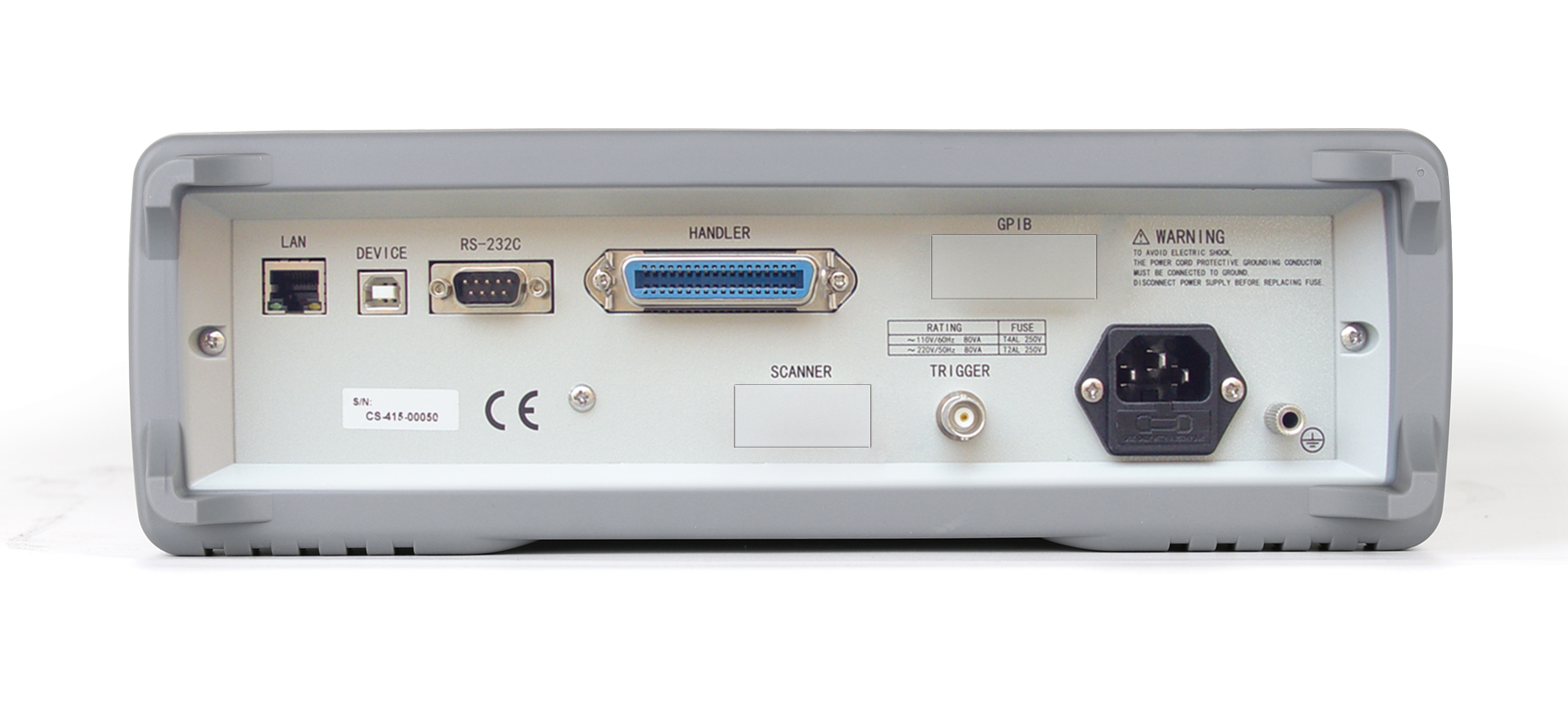

RS232C、USB CDC、 LAN、GPIB接口
HANDLER接口、SCANNER接口、機械手接口
接觸檢查功能
同步信號源
TH2638 是用于陶瓷電容生產測試的一款電容表。TH2638 可用于在頻率 100Hz，120Hz， 1kHz，10kHz，40kHz, 100kHz，1MHz 和測試信號電平（0.1V ～1V）對陶瓷電容作出評估。
TH2638 可提供在有頻率下基本精度為±0.07%（C）、±0.0005（D）的 C-D 測量， 且在每個范圍內都具有七位數的分辨率（損耗因數分辨率為 1 ppm）。
利用其內置的比較器，TH2638 可輸出比較/判定結果，用于將元件分類為多 10 個分 檔（BIN）。此外，通過使用處理器接口和掃描儀接口選件，TH2638 很容易與元器件處理器、 掃描儀和系統控制器結合使用，以使元器件測試、分類和質量控制數據處理實現全自動化。
GPIB/LAN/USB 接口是 TH2638 上的標準接口（TH2638A/B/C 不包含 GPIB 和 Scanner 接口），并支持自動測試。
■ 電解電容器高速高精度測試
■ 陶瓷電容器高速高精度測試
■ 薄膜電容器高速高精度測試
■ 各種電容器生產線高速測試
■ 高速自動化生產線集成測試
■ 半導體、器件、材料分布電容測試
|
產品型號 |
TH2638C |
|
顯示 |
4.3 TFT LCD顯示器480×272 |
|
基本測量準確度 |
容量C: 0.07%，損耗D：±0.0005 |
|
測試頻率 |
100Hz,120Hz,1kHz |
|
AC信號電平 |
0.1V—1V,分辨率0.001V |
|
信號源輸出阻抗 |
0.3Ω、1.5Ω、10Ω根據阻抗自動調整 |
|
測試參數 |
Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-D, Cs-Q,Cs-Rs, Cs-Rs-Ls |
|
測試速度 (ms/次) |
2.3ms,10ms,40ms,55ms,75ms |
|
測試電容量程分布 |
1pF,2.2pF,4.7pF,10pF,22pF,47pF,100pF,220pF,470pF,1nF,2.2nF,4.7nF,10nF,22nF,47nF, 100nF,220nF,470nF,1μF,2.2μF,4.7μF,10μF,22μF,47μF,100μF,220μF,470μF,1mF |
|
列表掃描 |
10點，掃描參數: 測試頻率、AC電壓 |
|
通用功能 |
串、并聯等效模式，測試電纜長度：0、1m，平均：1-255次，校準：開路、短路、負載，ALC功能， 量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，觸發延時：0-999s，鍵盤鎖定功能 |
|
獨有功能 |
接觸檢查功能，同步信號源功能，頻率偏移功能（TH2638）、Cs-Rs-Ls（TH2638A）低輸出阻抗，電平 補償功能，一鍵截屏功能、一鍵記錄功能 |
|
比較器 |
11檔分選, PASS/FAIL指示,檔計數功能 |
|
存儲 |
40組儀器內置測試設定文件 USB存儲器：40設定文件、GIF圖像、CSV數據文件 |
|
接口 |
RS232C,LAN,USBCDC,HANDLER |
