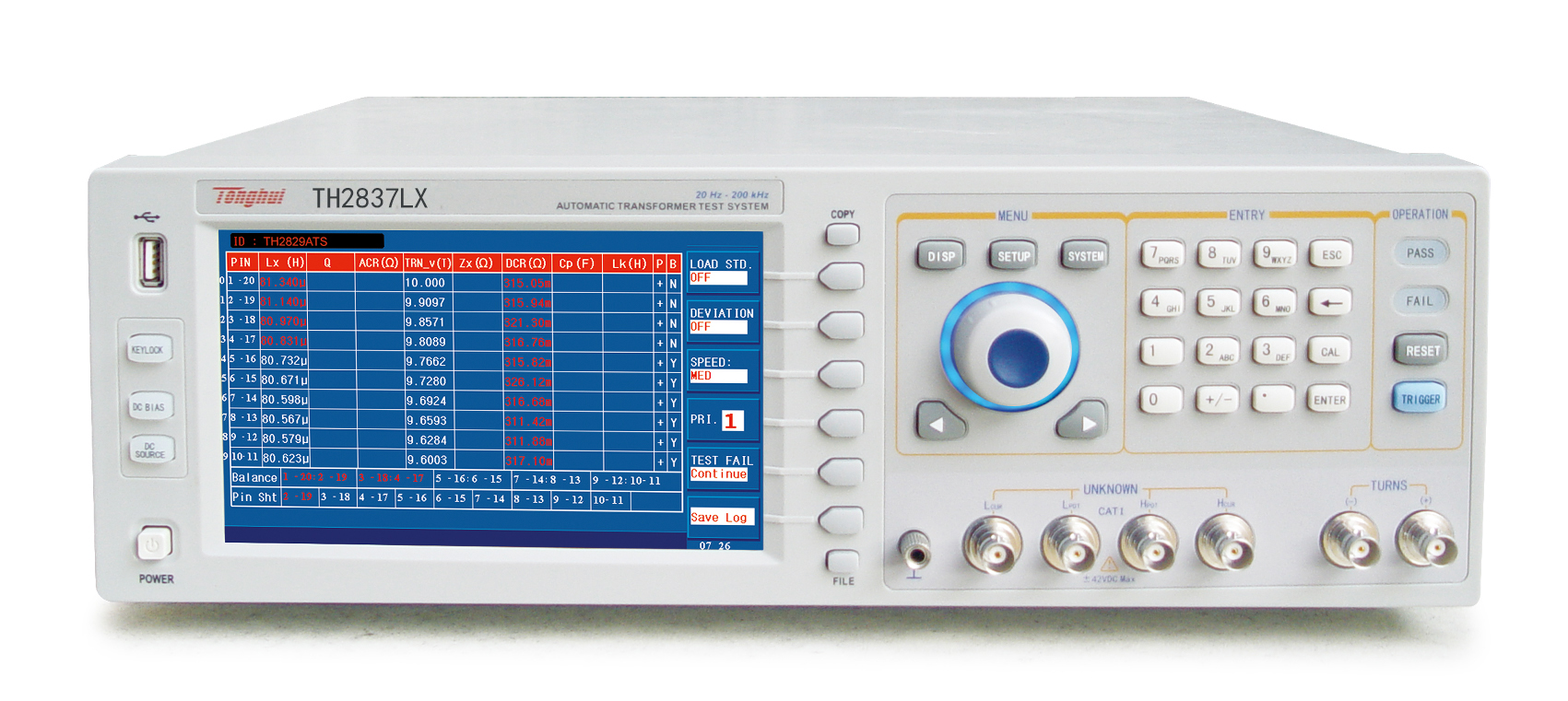

同惠TH2837LX 自動變壓器測試系統
同惠TH2837LX 自動變壓器測試系統
TH2837LX
￥12,666.00
同惠TH2837LX 自動變壓器測試系統產品詳細規格
7英寸16: 9 TFT LCD顯示器，分辨率800RGBX 480
簡潔、淡雅的外觀設計，靈活、便捷的面板操作
測試頻率500kHz，分辨率0. 5mHz
寬闊的信號幅,度范圍5mV 10Vrms，分辨率100 μV
快測試速度達75次/秒
更寬的阻抗測量范圍與更好的小信號測試穩定性
可選配1A偏流源(僅TH2837HX)
改進的高圈數比和弱耦合變壓器測試能力
改進的DCR測試能力，提高低電阻繞組的DCR測試能力
單屏可容納全部掃描測試結果，無需翻頁
LCR測試可選擇一組或兩組主、 副參數顯示(僅TH2837HE)
兼容TH1901、TH1805 20Pin變壓器掃描治具
靈活的時間標記系統，文件設定、校準偏差與扣除時
間均可記憶
對選定的掃描參數進行多檔分選
掃描治具繼電器自檢功能，保證掃描治具的可靠工作
靈活的偏差扣除方式
多種不良處理方式選擇
提供單參數測試循環，對獨立繞組進行測試判斷
管理員與操作員兩級密碼，提高測試安全和可靠性
機內200組設定文件保存,海量盤設定文件保存能力
以csv, GIF格 式保存測試數據或圖像于USB存儲器
機內軟件提供Cpk, Cp, Ck等統計分析能力
參數設定文件向下兼容TH2818X/TH2819X
提供PC級儀器測試設定文件編程能力(選件)
USB HOST和RS282C兩種儀器操作軟件在線升級模式
多種接口方式支持上位機通訊
支持通過LAN接口實現多臺儀器組網
全新定義的TH2837X系列自動變壓器測試系統
滿足高效、測試要求，功能配備齊全是眾多開關變壓器、網絡變壓器制造廠家對測試儀器的強烈渴望與需求。同惠憑籍其多年來的阻抗測試技術與深受國內外廣大客戶信賴的TH2818X/TH2819X自動變壓器測試系統積累的豐富經驗，經過詳細、周密的市場分析與調查，為廣大客戶隆重推出完整體現速度、精度與效率相結合的全新定義的 TH2837X系列自動變壓器測試系統。在當今效率決定發展的年代，TH2837X必將給您帶來前未有的全新體驗，充分為您創造價值。
準確測試 更高的測試頻率、更寬的測試電壓范圍
■ TH2837X按測試頻率提供二種型號選擇，分別為TH2837LX:20Hz-200kHz, TH2837HX: 20Hz-500kHz,均可達到0.5mHz的小分辨率，提供0.05%/0.1%的測量準確度，為您現在和未來的產品提供充分的測試保障。 TH2837X還為您配備了5mV-10Vrms/5mV-2Vrms、分辨率100uV的測試信號源，使您對有器件的測試得心應手，無需再為測試電壓的不足而擔憂，使寬闊的測試電壓和精細的分辨率達到的統一。
高效測試 的高速測試使測試效率全面提升
■ 當今制造業，高效測試是控制和降低成本的強有力的手段，生產效率的提高將顯著而持續地為企業創造價值。TH2837X將的測試技術、控制技術、顯示技術、處理器技術等融于一體，可達到的75次/ 秒的測試速度，整機掃描測試速度比TH2819X提高了近40%。更高效率的提升空間可使您效益倍增，TH2837X提供了前面板PASS/FAIL LED指示，當僅需了解合格與否的信息而關閉LCD時，測試速度甚至可提高近50%。
更多信息
掃描測試結果整屏顯示，LCR可四種參數同時顯示
■ 電子變壓器是一種多腳位多參數的特殊電子器件，其測試需對多種參數進行掃描。以往變壓器測試系統由于顯示器的限制，測試結果需要多次翻頁方能全面觀察。TH2837X采用7英寸800x480彩色TFT LCD顯示器，將有單次掃描測試結果融匯于一頁之中，極大方便了操作者對測試結果的觀察和判斷。當選擇LCR測試功能時，不僅可以以傳統的主、副參數顯示，還能以兩組主、副參數同時顯示的方式，將更多的結果信息呈現出來，無須頻繁轉換測試參數菜單。
方便的信息保存
掃描測試結果與顯示畫面直接U盤保存
■ TH2837X前面板USB HOST接口能讓您快速而方便地使用外部USB存儲器或在儀器內部FLASH上保存狀態文件、變壓器掃描測量結果、LCR測試數據和
LCD顯示圖像。
操作者可將上述數據以CSV、XLS、 GIF等格式進行保存，方便您打印、匯總、存儲與分析。
性能躍升
增強的圈數比和穩定的低DCR測量能力
■ 圈數比測試是電子變壓器參數測試的一個極為重要的內容。較大的圈數比范圍和較弱的電磁耦合是圈數比準確測試的主要障礙。TH2837X通過高達10Vrms的測試信號、的變壓器初次級信號取樣和信號合成方法、改進的圈數比計算方法等一系列重要的改進提高，完善
了變壓器圈數比準確與可靠的測試，并加快了圈數比的測試速度。
TH2837X改善和提高了低DCR的測量能力，即使DCR較低時也能獲得準確而穩定的測量，這保證了低圈數粗線徑線圈DCR的可靠測量。
貼近顧客需求
新增條形碼讀入功能
■ TH2837X可以通過USB HOST讀入被測產品條形碼。該功能可對以往的設置文件賦予條碼；可根據掃入條碼自動尋找對應測試設置文件；可用掃入條碼創建對應的文件；手工輸入條碼也可找到相應文件；發送測試結果可附加條碼信息。條碼輸入可較好地幫助客戶提高產品
和文件管理能力。
創新的系統組網
通過LAN實現多臺儀器組網連通和數據傳遞
■ TH2837HX可選配10/100 Base-T LAN接口，PC可通過域網連通有儀器的LAN接口，借助同惠提供的組網軟件實現多臺變壓器自動測試系統的組網控制，組建網絡化自動變壓器測試系統。有儀器設置文件可在PC 編輯并發送至每臺儀器，也可檢查每臺儀器的測試過程，通過網絡將測試結果數據快速上傳PC以進行存儲、統計與分析。
快捷的文件系統
提供多種設置文件搜索模式
■ TH2837X儀器內部可存儲多200組儀器設定文件，這也增加了尋找特定文件的難度。TH2837X提供了多種文件搜索方法。模糊搜索：輸入關鍵詞可尋找到與關鍵詞相關的文件；搜索：準確的文件名輸入查找；條碼搜索：輸入條形碼或掃描條形碼查找相應的設定文件。
無憂升級
與TH2818X/TH2819X文件系統、測試治具保持兼容
■ 同惠具有多年自動變壓器測試儀器生產銷售的歷史，TH2818X/TH2819X自動變壓器測試系統獲得了廣大客戶的信賴與支持。TH2837X全面兼容TH2818X/ TH2819X有測試治具、測試治具頭、控制接口、測試設定文件，您無需為新老產品的不兼容而擔憂。TH2837X 直接使用TH1901A/B,TH1805A/B掃描測試治具。
助力工藝改進
機內軟件提供多種統計分析能力
■ 降低成本、改進產品工藝、提高產品合格率是有變壓器制造廠家提高利潤和勞動生產率的主要方法。TH2837X配備了Cpk，Ck，Cp等統計分析功能?？蛻艨蓪?duì)幾種選定參數（不過5種）的測試結果進行分析，以快速獲取產品改進的分析數據，用于統計分析的樣本多為9999個。
快速的治具自檢
提供掃描治具自檢功能，確保掃描治具可靠工作
■ 變壓器掃描治具主要由上百個繼電器組成的陣列來掃描切換不同的測試腳位和測試信號。由于繼電器長期頻繁使用，會直接影響繼電器觸點性能，對掃描測試結果造成影響。TH2837X提供了掃描治具繼電器性能的自檢功能，運行該功能可以查找故障繼電器，以進行及時修復，保證掃描治具始終處于良好的工作狀態。
|
型號 |
TH2837LX |
TH2837HX |
||
|
產品功能配置 |
20Pin變壓器掃描測試單組變壓器測試 |
20Pin變壓器掃描測試單組變壓器測試 LCR數字電橋(選件) 提供過10小時的LCR數字電橋功能體驗，體驗版在工作過10小時后將自動關閉?？蛻舸_需安裝可聯系本公司業務人員或代理商另行購買，購買時請?zhí)峁┰敿?xì)的儀器序列號。 |
||
|
基本測量準確度 (詳見技術說明 書) |
LCRZ |
0.1% |
0.05% |
|
|
|
DCR, 圈數比 |
0.1% |
||
|
|
校準條件 |
預熱時間：≥ 30分鐘； 環境溫度：23±5°C； 信號電壓：0.3Vrms - 1Vrms 清“0”：OPEN、SHORT后； 測試電纜長度：0 m |
||
|
測試信號頻率 |
范圍 |
20Hz—200kHz |
20Hz—500kHz |
|
|
|
小分辨率 |
0.5mHz |
||
|
|
準確度 |
0.01% |
||
|
信號源輸出阻抗 |
10Ω、30Ω、50Ω、100Ω可選， ±1% @1kHz |
|||
|
AC測試信號電平 |
正常 |
電平范圍 |
5mV—2Vrms ; 50μA—20mArms |
5mV—10Vrms ; 50μA—100mArms |
|
|
|
小分辨率 |
100μV ; 1μA |
|
|
|
|
準確度 |
10%x設定電壓+2mV |
|
|
|
恒定 |
電平范圍 |
10mV—1Vrms ; 100μA—10mArms |
5mV—5Vrms ; 50μA—50mArms |
|
|
|
小分辨率 |
100μV ; 1μA |
|
|
|
|
準確度 |
10%x設定電壓+2mV |
|
|
DC偏置電壓源 (選件，TH2901) |
范圍 |
------ |
0 — ±1A |
|
|
|
小分辨率 |
|
0.5mA |
|
|
|
準確度 |
|
1%x設定電壓+2mV |
|
|
|
負載開路電壓 |
|
≤9V |
|
|
變壓器測試參數 |
電感, 電容, 阻抗, 交流電阻,品質因數, 漏感，直流電阻, 圈數比, 圈數, 相位,平衡，引腳短路 L, C,Z,ACR,Q,Lk,DCR,Turn Ratio, Turns, Phase, Balance, Pin Short |
|||
|
LCR數字電橋測試參數 |
------ |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk |
||
|
DCR顯示范圍 |
0.00001 Ω－999.999 MΩ |
|||
|
圈數比顯示范圍 |
1:0.001-1000:1 |
|||
|
LCR參數顯示范圍 |
|Z|, R, X 0.00001Ω — 99.9999MΩ |Y|, G, B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -179.999 — 179.999 θ(RAD) -3.14159 — 3.14159 Δ% -999.999% — 999.999% |
|||
|
測量速度(≥10 kHz) |
快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） |
|||
|
等效電路 |
串聯, 并聯 |
|||
|
量程方式 |
自動, 保持 |
|||
|
觸發方式 |
內部, 手動, 外部, 總線 |
|||
|
平均次數 |
|
1－255 |
||
|
清零功能 |
|
開路, 短路, 負載 |
||
|
數學運算 |
|
直讀, ΔABS, Δ% |
||
|
延時時間設定 |
|
0 - 60.000s, 1ms步進 |
||
|
比較器功能 |
|
10檔分選，BIN1～BIN9、NG、AUX |
||
|
|
|
檔計數功能 |
||
|
|
|
PASS、FAIL前面板或掃描治具LED顯示) |
||
|
存儲器 |
|
200組LCRZ儀器設定文件 200組變壓器掃描設定文件 10組GIF圖像文件 |
||
|

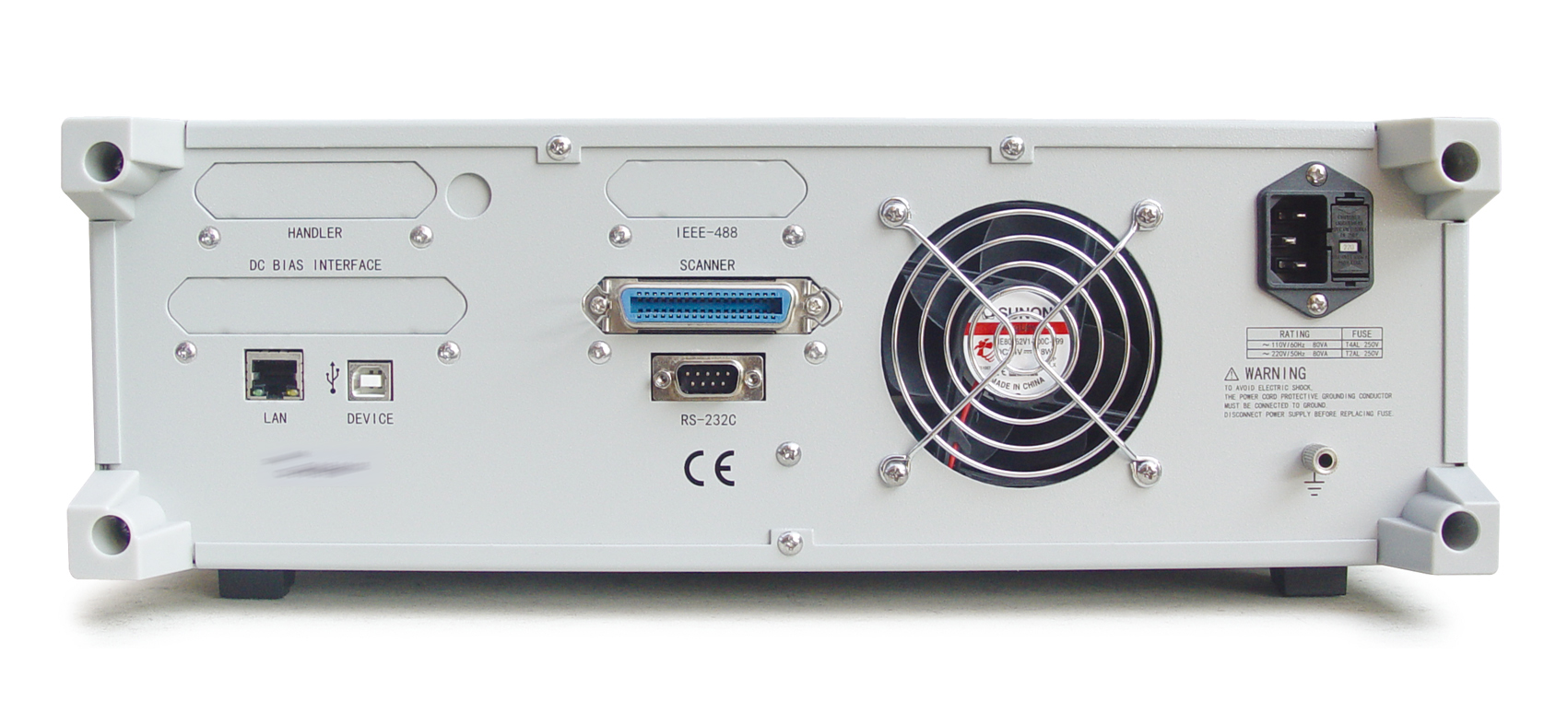

接口 |
控制接口 |
------ |
HANDLER（選件） |
|
|
SCANNER（支持TH1901A-1變壓器掃描夾具） |
||||
|
并行通訊接口 |
------ |
GPIB(選件) |
||
|
串行通訊接口 |
USB DEVICE、RS232C |
|||
|
網絡通訊接口 |
LAN |
|||
|
存儲器接口 |
USB HOST（U盤存儲） |
|||
|
條形碼掃描 |
√ |
|||
|
通用技術參數 |
|
|||
|
工作環境 |
溫度 |
0°C ? 40°C |
||
|
|
濕度 |
≤90%RH |
||
|
電源要求 |
電壓 |
198V-242V AC |
||
|
|
頻率 |
47.5Hz-52.5Hz |
||
|
功耗 |
|
80VA |
||
|
體積(W×H×D) |
|
430mm×185mm×473mm |
||
|
重量 |
|
約13 kg |
||
TH1901A-1掃描測試治具技術參數
|
掃描測試輸出腳位數 |
20 Pin |
|
掃描測試軟引腳輸出 |
用于變壓器軟輸出引腳測試, 共4個。分別為Pin1, Pin20; Pin10, Pin11 |
|
掃描輸出腳位分布電容 |
2.0pF-6.0pF |
|
變壓器鎖緊方式 |
氣動 |
|
面板測試控制 |
START, RESET按鍵， PASS/FAIL LED指示 |
|
Handler接口（從掃描夾具輸出）輸入/輸出信號 |
電源：+5V，GND 輸入：START, RESET 通、斷信號 輸出：PASS, FAIL TTL電平 |
|
電磁閥工作電源輸出 |
+24V |
|
外接啟動輸入 |
腳踏啟動開關 |
|
TH26016掃描控制接口 |
30Pin 掃描控制連接電纜 |
|
工作溫度, 濕度 |
0°C－40°C, ≤90%RH |
|
體積(W×H×D) |
270mm×186mm×73mm |
|
重量 |
約4kg |
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 變壓器測試控制電纜（36芯）（2H/57S-3036*2/L 1800） | TH26016 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011A | ||||
| 手動變壓器掃描測試夾具 | TH1901B | ||||
| 兩端測試線 | TH26004B | ||||
