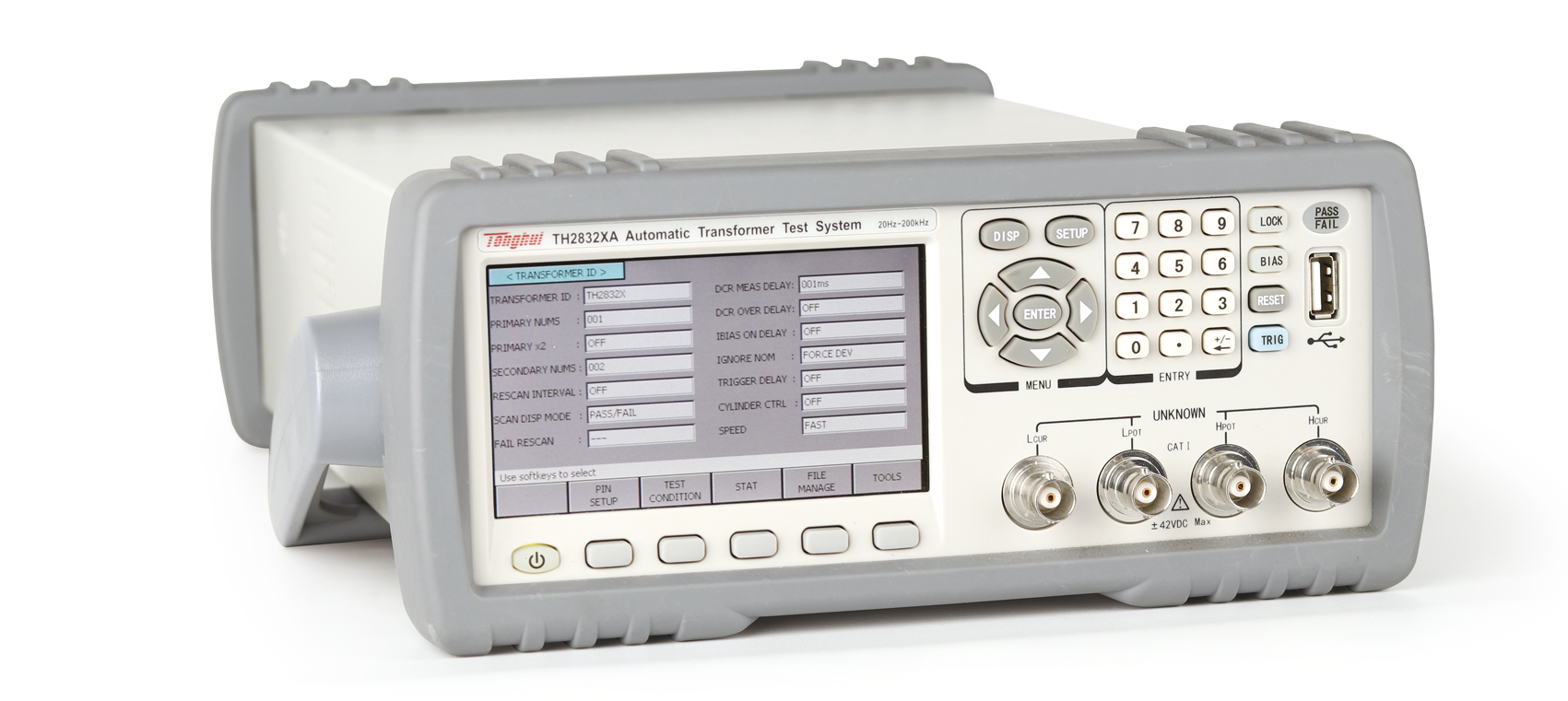

同惠TH2832XA 自動變壓器測試系統
同惠TH2832XA 自動變壓器測試系統
TH2832XA
￥13,430.00
同惠TH2832XA 自動變壓器測試系統產品詳細規格
200kHz頻率，獨立LCR功能
■內置o-50m8/O-5V偏 置電源
■分立無源元件 (L, R, C)多路掃描測試
■繼電器驅動線包、 觸點接觸電阻多路掃描測試
■多 路直流電阻DCR掃描測試
■阻抗網絡多 個無源器件綜合測試分析
■TH2832XA: LCR +變壓器測試系統
TH2832XB:變壓器測試系統
TH2832XC:變壓器測試系統
■4. 3英寸TFT LCD 顯示器，分辨率272X 480 .
■界 面設計
■開關變 壓器掃描測試,綜合特性分析
■網絡變壓器掃描測試， 綜合特性分析
交替的DCR測試信號
■提供單 參數測試循環，對獨立繞組進行測試判斷
■適配TH1B31 24Pin變壓器 掃描治具
■掃描治具繼電 器動作次數查看，以便客戶對繼電器使用狀況的
掌握
■掃描治具繼電 器自檢功能，保證掃描治具的可靠工作
■靈活的偏差扣除方式
■參數設定文件 兼容TH2829X-24
■以csv, GIF格式保存測試數據或圖像于USB存儲器
■儀器內部能保 存100組設定文件保存,海量u盤設定文件保存
■支持U盤軟件在線升級模式
■ 全新窗體式的界面設計和操作風格，在4.3英寸的TFT上呈現。該變壓器測試系統提供20Hz-200kHz的測試頻率，滿足了客戶對開關變壓器、網絡變壓器等的測量需求。變壓器掃描測試涵蓋了變壓器的各種低壓參數，還提供了掃描治具的繼電器使用次數的記錄和查看，以便客戶全面掌握繼電器的使用狀況，及時更換。
|
產品型號 |
TH2832XA |
變壓器測試系統 |
|
|
變壓器測試參數 |
圈數比、圈數、相位、電感、電容、漏感、品質因數、交流電阻、直流電阻、平衡、引腳短路。 |
||
|
基本準確度 |
LCRZ |
0.1% |
|
|
DCR,圈數比 |
0.5% |
||
|
測試信號頻率 |
20Hz-200kHz 共15025點 |
||
|
信號源輸出阻抗 |
30Ω、100Ω可選 |
||
|
AC測試信號電平 |
正常 |
10mV—2Vrms |
小分辨率：10mV,準確度：10%x設定電壓+2mV |
|
100μA—20mArms |
小分辨率：0.1mA |
||
|
恒定電平 |
20mV—1Vrms |
小分辨率：10mV, 準確度：10%x設定電壓+2mV |
|
|
200μA—10mArms |
小分辨率：0.1mA |
||
|
DC偏置電壓源 |
0V—± 5V |
小分辨率：0.5mV, 準確度：1%x設定電壓+5mV |
|
|
0mA—±50mA |
小分辨率：0.5μA |
||
|
LCR數字電橋測試參數 |
|Z|,|Y|,C,L,X,B,R,G,D,Q,θ,DCR |
||
|
DCR顯示范圍 |
0.00001Ω－999.999MΩ |
||
|
圈數比顯示范圍 |
1:0.01－100:1 |
||
|
LCR參數顯示范圍 |
|Z|,R,X |
0.00001Ω—99.9999MΩ |
|
|
|Y|,G,B |
0.00001μs—99.9999s |
||
|
C |
0.00001pF—9.99999F |
||
|
L |
0.00001μH—99.9999kH |
||
|
D |
0.00001—9.99999 |
||
|
Q |
0.00001—99999.9 |
||
|
θ(DEG) |
-179.999º—179.999º |
||
|
θ(RAD) |
-3.14159—3.14159 |
||
|
Δ% |
-999.999%—999.999% |
||
|
測量時間(≥10 kHz) |
快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms） |
||
|
等效電路 |
串聯,并聯 |
||
|
量程方式 |
自動,保持 |
||
|
觸發方式 |
內部,手動,外部,總線 |
||
|
平均次數 |
1－255 |
||
|
清零功能 |
開路,短路,負載 |
||
|
數學運算 |
直讀,ΔABS,Δ% |
||
|
觸發延時時間設定 |
0－60.000s,1ms步進 |
||
|
步進延時時間設定 |
0－60.000s,1ms步進 |
||
|
比較器功能 |
10檔分選，BIN1～BIN9、NG、AUX |
||
|
檔計數功能 |
|||
|
PASS、FAIL前面板或掃描夾具LED顯示 |
|||
|
存儲器 |
100組LCRZ儀器設定文件記憶100組變壓器掃描設定文件記憶 |
||
|

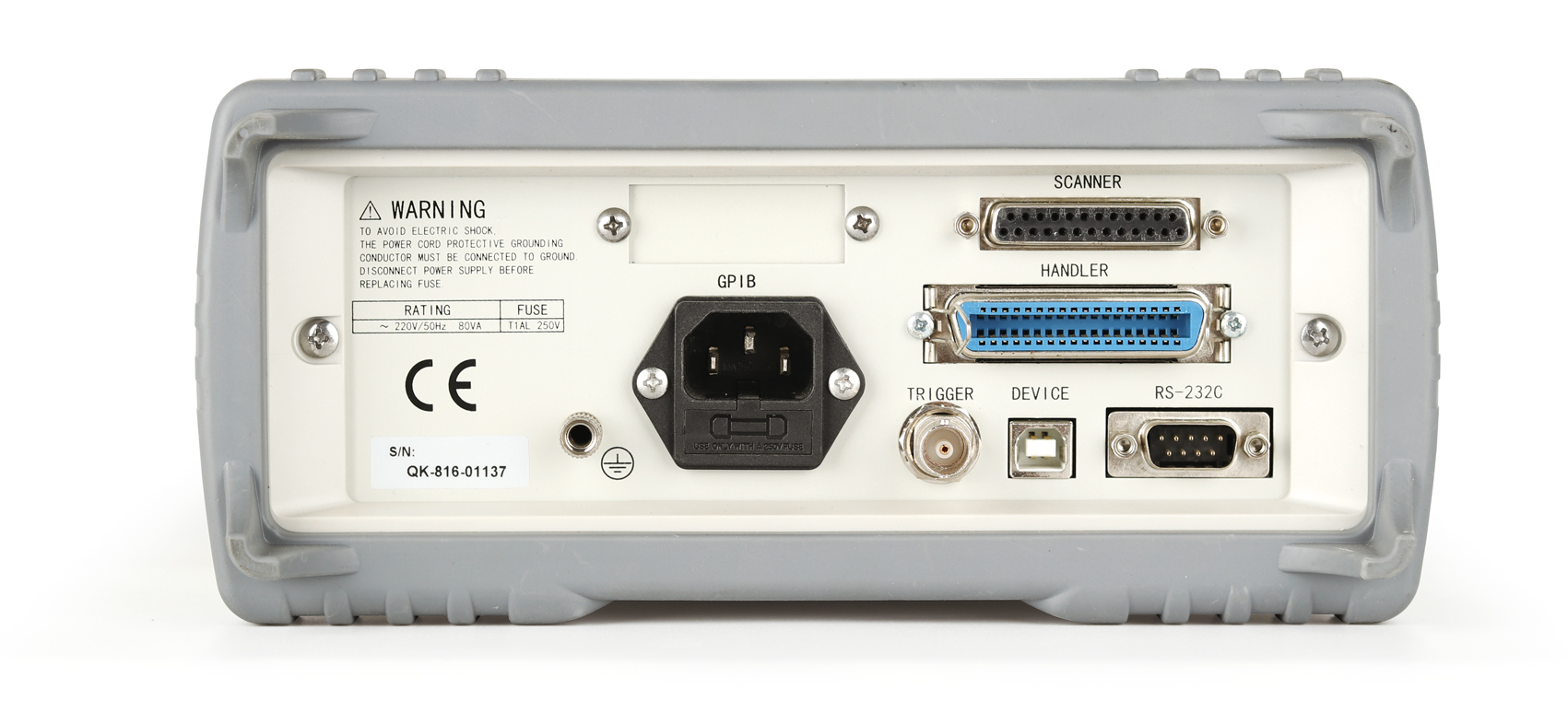

接口 |
控制接口 |
HANDLER或SCANNER |
|
|
通訊接口 |
USB HOST、RS232C、RS485(選件)、GPIB(選件) |
||
|
存儲器接口 |
USBDEVICE |
||
|
TH1831掃描測試治具技術參數 |
|||
|
掃描測試輸出腳位 |
24Pin |
||
|
24 Pin掃描輸出端分布電容 |
20pF |
||
|
變壓器鎖緊方式（選件） |
氣動(TH1831-02)支持0.7MPa |
||
|
手動(TH1831-01) |
|||
|
面板測試控制 |
START，RESET按鍵，PASS/FAIL LED指示 |
||
|
Handler接口（從掃描夾具輸出）輸入/輸出信號 |
電源：+5V，GND 輸入：START，RESET輸出：PASS，F(xiàn)AIL 通、斷信號TTL電平 |
||
|
外部啟動輸入 |
腳踏啟動開關 |
||
|
工作溫度，濕度 |
0°C-40°C，≤90%RH |
||
|
電磁閥工作電源輸出 |
+24V |
||
|
體積 |
228mm×203mm×53 mm |
||
|
重量 |
2.9kg |
||
