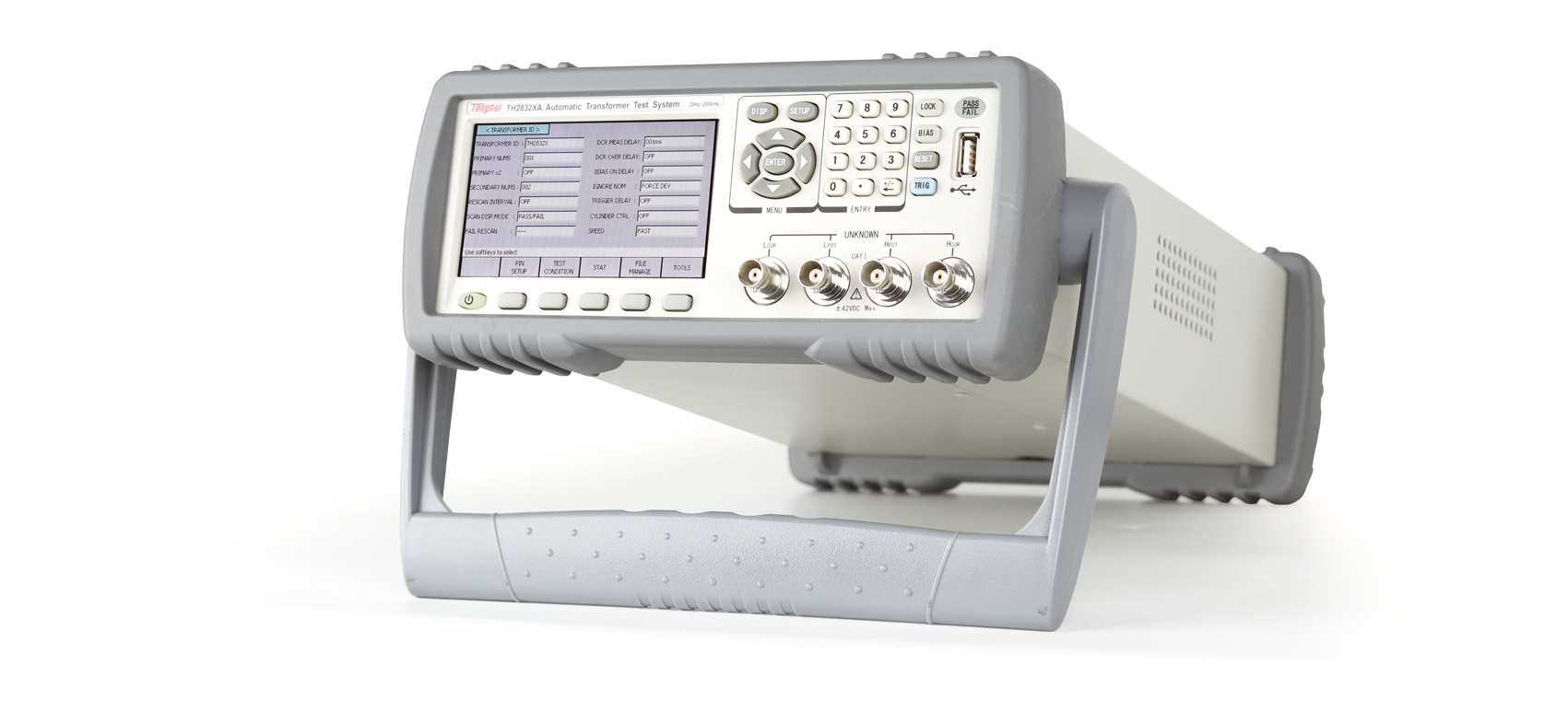

同惠TH2832XB 自動變壓器測試系統
同惠TH2832XB 自動變壓器測試系統
TH2832XB
￥11,270.00
同惠TH2832XB 自動變壓器測試系統產品詳細規格
■200kHz 頻率，不含獨立LCR功能
內置0-50mA/0-5V偏置電源
■分立無源元件 (L, R, C)多路掃描測試
■
繼電器驅動線包、觸點接觸電阻多路掃描測試
多路直流電阻DCR掃描測試
阻抗網絡多個無源器件綜合測試分析
■
TH2832XA: LCR +變壓器測試系統
TH2832XB:變壓器測試系統
TH2832XC:變壓器測試系統
4.3英寸TFT LCD顯示器，分辨率272X 480
■界 面設計
■
開關變，壓器掃描測試，綜合特性分析
網絡變壓器掃描測試，綜合特性分析
■交替的DCR測試信號
■提供單 參數測試循環,對獨立繞組進行測試判斷
適配TH1831 24Pin變壓器掃描治具
■掃描治 具繼電器動作次數查看,以便客戶對繼電器使用狀況
的掌握.
掃描治具繼電器自檢功能，保證掃描治具的可靠工作
■靈活的偏差扣除方式
■
參數設定文件兼容TH2829X- -24
以csv, GIF格式保存測試數據或圖像于USB存儲器
■儀器內部能保存 100組設定文件保存,海量u盤設定文件保存
支持U盤軟件在線升級模式
■提供PC級儀 器測試設定文件編程功能(選件)
■
RS- 232, USB DEVICE等接口支持上位機通訊
■ 全新窗體式的界面設計和操作風格，在4.3英寸的TFT上呈現。該變壓器測試系統提供20Hz-200kHz的測試頻率，滿足了客戶對開關變壓器、網絡變壓器等的測量需求。變壓器掃描測試涵蓋了變壓器的各種低壓參數，還提供了掃描治具的繼電器使用次數的記錄和查看，以便客戶全面掌握繼電器的使用狀況，及時更換。
|
產品型號 |
TH2832XB 變壓器測試系統 |
||
|
變壓器測試參數 |
圈數比、圈數、相位、電感、電容、漏感、品質因數、交流電阻、直流電阻、平衡、引腳短路。 |
||
|
基本準確度 |
LCRZ |
0.1% |
|
|
DCR,圈數比 |
0.5% |
||
|
測試信號頻率點 |
20Hz-200kHz 共15025 |
||
|
信號源輸出阻抗 |
30Ω、100Ω可選 |
||
|
AC測試信號電平 |
正常 |
10mV—2Vrms |
小分辨率：10mV,準確度：10%x設定電壓+2mV |
|
100μA—20mArms |
小分辨率：0.1mA |
||
|
恒定電平 |
20mV—1Vrms |
小分辨率：10mV,準確度：10%x設定電壓+2mV |
|
|
200μA—10mArms |
小分辨率：0.1mA |
||
|
DC偏置電壓源 |
0V—± 5V |
小分辨率：0.5mV,準確度：1%x設定電壓+5mV |
|
|
0mA—±50mA |
小分辨率：0.5μA |
||
|
DCR顯示范圍 |
0.00001Ω－999.999MΩ |
||
|
圈數比顯示范圍 |
1:0.01－100:1 |
||
|
測量時間(≥10 kHz) |
快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms） |
||
|
等效電路 |
串聯,并聯 |
||
|
量程方式 |
自動,保持 |
||
|
觸發方式 |
內部,手動,外部,總線 |
||
|
平均次數 |
1－255 |
||
|
清零功能 |
開路,短路,負載 |
||
|
數學運算 |
直讀,ΔABS,Δ% |
||
|
觸發延時時間設定 |
0－60.000s,1ms步進 |
||
|
步進延時時間設定 |
0－60.000s,1ms步進 |
||
|
比較器功能 |
10檔分選，BIN1～BIN9、NG、AUX |
||
|
檔計數功能 |
|||
|
PASS、FAIL前面板或掃描夾具LED顯示 |
|||
|
存儲器 |
100組LCRZ儀器設定文件記憶100組變壓器掃描設定文件記憶 |
||
|

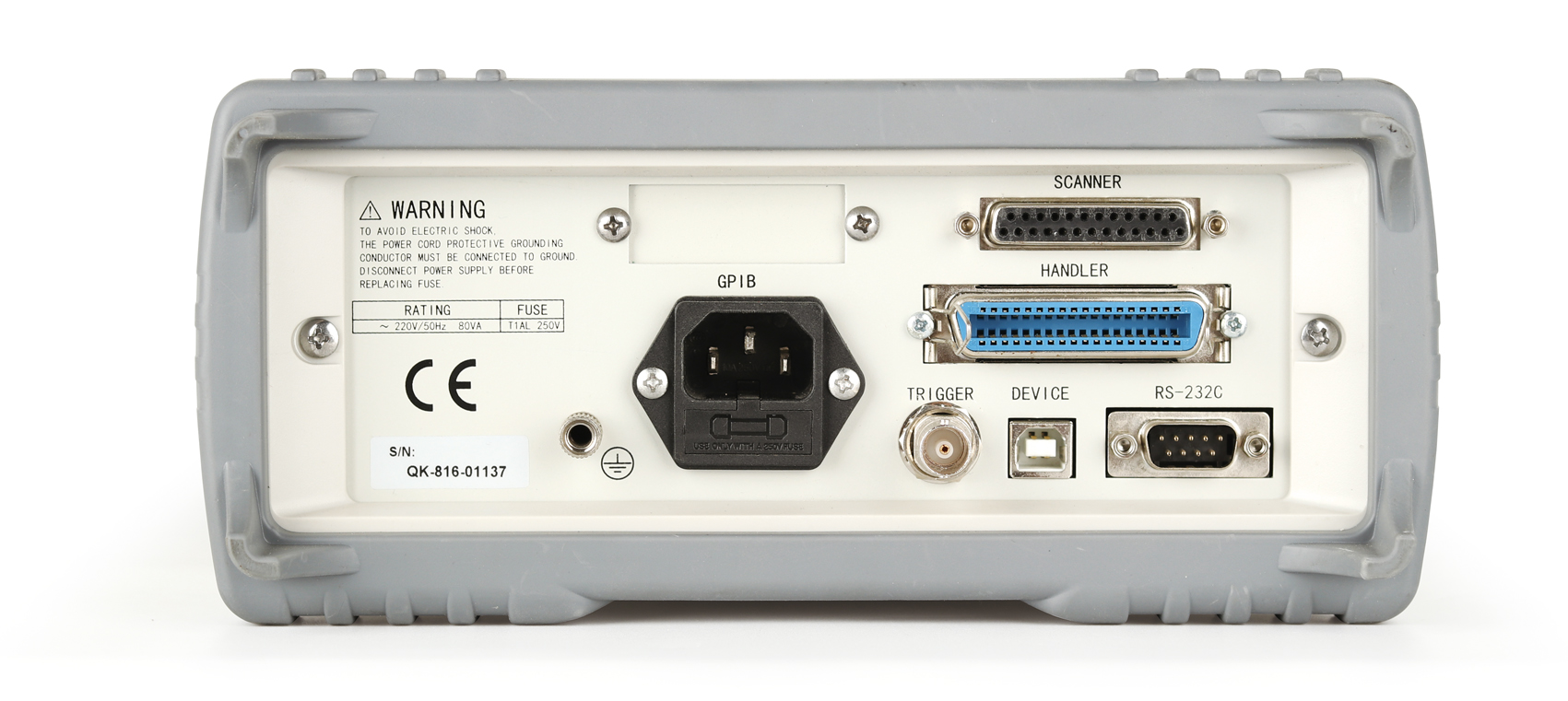

接口 |
控制接口 |
HANDLER或SCANNER |
|
|
通訊接口 |
USB HOST、RS232C、RS485(選件)、GPIB(選件) |
||
|
存儲器接口 |
USBDEVICE |
||
|
TH1831掃描測試治具技術參數 |
|||
|
掃描測試輸出腳位 |
24Pin |
||
|
24 Pin掃描輸出端分布電容 |
20pF |
||
|
變壓器鎖緊方式（選件） |
氣動(TH1831-02)支持0.7MPa |
||
|
手動(TH1831-01) |
|||
|
面板測試控制 |
START，RESET按鍵，PASS/FAIL LED指示 |
||
|
Handler接口（從掃描夾具輸出）輸入/輸出信號 |
電源：+5V，GND 輸入：START，RESET 輸出：PASS，F(xiàn)AIL 通、斷信號TTL電平 |
||
|
外部啟動輸入 |
腳踏啟動開關 |
||
|
工作溫度，濕度 |
0°C-40°C，≤90%RH |
||
|
電磁閥工作電源輸出 |
+24V |
||
|
體積 |
228mm×203mm×53mm |
||
|
重量 |
2.9kg |
||
