同惠TH6511 高精度可編程線性直流電
同惠TH6511 高精度可編程線性直流電源
TH6511
￥4,630.00
同惠TH6511 高精度可編程線性直流電源產品詳細規格
TH6500系列高精度可編程直流電源涵蓋了6個型號（96W-216W），其突出的優點是具有高的精度和分辨率以及極快的電壓上升速度。儀器內置一塊電壓表和歐姆表，方便用戶測試外部電壓和電阻。
TH6500系列電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的性能。全系列采用4.3寸TFT LED顯示屏，有設置與輸出參數同屏顯示，使用起來更加直觀。UI設計方面儀器采用菜單化操作，軟鍵、旋鈕控制及輸入?yún)?shù)，使用起來方便快捷，能很好的適應產線快速操作以及高校、實驗室的應用需求。
TH6500系列還具有強大的可編輯能力。儀器可保存10個測試文件，每個測試文件可編輯100個測試步驟，當需要時可一鍵調取，并且支持測試文件循環輸出。
TH6500系列標配了RS232、USB HOST和USB DEVICE接口，可選配GPIB接口,支持SCPI和MODBUS通訊協議，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。小體積、標準機箱尺寸加上前后面板都可輸出的設計特點，使得TH6500系列電源可以方便地集成在標準機柜里面。
功能特點
A. 高精度、低紋波、低噪聲
高性能的直流電源是測試的基礎，TH6500系列在TH6000家族中的精度，其電壓電流的回讀值解析度高達0.1mV和0.01mA。電源輸出時的紋波控制在3mVp-p以內，極大的降低了噪聲對被測物的潛在影響。
B. 便于自動化集成

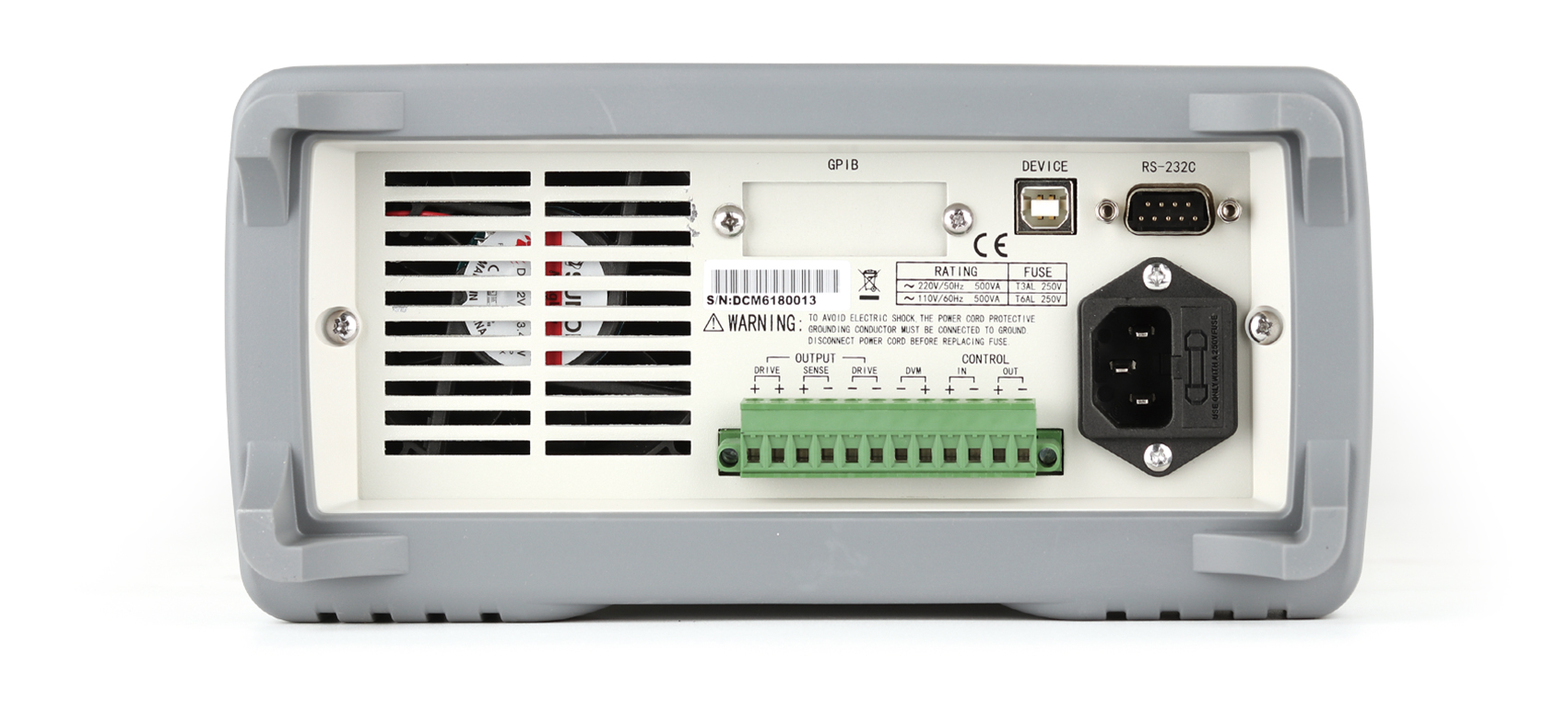

TH6500系列電源前后面板都配備有輸出端、采樣端和測試端，具有1/2標準機箱尺寸，配備齊全的通訊接口，支持SCPI和MODBUS通訊協議，使其可以方便的集成于自動化系統上。
C. 遠端補償功能
當儀器輸出電流較大、導線細長阻值較大，儀器輸出端到被測件的導線上會分得較大電壓，造成被測件兩端實際電壓小于儀器輸出電壓。使用遠端補償功能可以補償測試線上的壓降，保證被測件兩端電壓為實際設置的輸出電壓。
D. 人性化設計
H6500全系列配備4.3寸TFT LCD顯示屏，有設置參數和輸出參數同時顯示在同一屏幕中。屏幕左側對應于參數設置區域配備了電壓、電流、時間快速設置按鈕，使用起來更加方便、直觀。數字編碼旋鈕、數字鍵盤可快速準確地輸入設置參數，避免了電位器調節帶來的效率低下和不問題。
E. 強大的編輯能力
儀器回調列表中可儲存100組狀態數據，每組數據可設置電壓值、電流值、過保電壓和過保電流，需要時可在回調列表中直接調用（如圖E-1）。儀器還設計了100個觸發文件的快速調用功能（如圖E-2），每個觸發文件包含100個觸發步驟(如圖E-3)。每個觸發步驟可編輯輸出電壓、輸出電流、輸出時間，每個測試文件可編輯循環輸出的次數。當收到觸發信號時，電源按照測試文件的順序執行輸出任務,并且在<觸發輸出>頁面顯示輸出狀態（如圖E-4）。
F. 數據記錄功能
TH6500系列還可以記錄輸出電壓、輸出電流和時間數據，數據采樣率約為100ms左右,采集結束后以excel表格形式保存于U盤中，便于后期數據分析。
G. 電壓、電阻測量功能
TH6500系列電源自帶一塊五位半的數字電壓表和毫歐表，用于測量外部電壓、電阻。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室
|
參數 |
TH6501 |
TH6502 |
TH6503 |
TH6511 |
TH6512 |
TH6513 |
|
|
額定輸出 |
電壓 |
0-20V |
0-32V |
0-72V |
0-20V |
0-32V |
0-72V |
|
電流 |
0-5A |
0-3A |
0-1.5A |
0-10A |
0-6A |
0-3A |
|
|
功率 |
100W |
96W |
108W |
200W |
192W |
216W |
|
|
負載調節率 |
電壓 |
≤0.01%+2mV |
|||||
|
電流 |
≤0.05%+1.5mA |
||||||
|
電源調節率 |
電壓 |
≤0.01%+1mV |
|||||
|
電流 |
≤0.05%+1mA |
||||||
|
設定值解析度 |
電壓 |
1mV |
|||||
|
電流 |
0.1mA |
||||||
|
回讀值解析度 |
電壓 |
0.1mV |
|||||
|
電流 |
0.01mA |
||||||
|
設定精度12月(25℃±5℃) |
電壓 |
≤0.03%+3mV |
|||||
|
電流 |
≤0.05%+2mA |
||||||
|
回讀精度12月(25℃±5℃) |
電壓 |
≤0.02%+3mV |
|||||
|
電流 |
≤0.05%+2mA |
≤0.05%+2.5mA |
|||||
|
紋波和噪聲(20Hz-20MHz) |
差模電壓 |
≤3mVp-p and 1mVrms |
≤4mVp-p and 1mVrms |
||||
|
差模電流 |
＜3mArms |
＜4mArms |
|||||
|
動態恢復時間(50%- LOAD) 恢復到75mv以內的時間 |
＜200us |
||||||
|
上升時間 |
10%-90% |
＜20ms |
|||||
|
下降時間 |
90%-10% |
＜200ms |
＜250ms |
＜150ms |
＜200ms |
＜250ms |
＜150ms |
|
過壓保護 |
范圍(典型值) |
1-19V |
1-31V |
1-71V |
1-19V |
1-31V |
1-71V |
|
精度(典型值) |
±(設定值*0.5%+0.5V) |
||||||
|
響應時間(典型值) |
<10ms |
||||||
|
DVM(DC) |
顯示值精度 |
±0.02%+10mv |
|||||
|
顯示分辨率 |
0.1mv |
||||||
|
輸入差模電壓范圍 |
0-40Vpk |
||||||
|
輸入共模電壓范圍 |
0-30Vpk |
||||||
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 兩端測試線 | TH26004C | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 大電流測試線纜 | TH26035D | ||||
| 大電流測試線纜 | TH26035E | ||||
