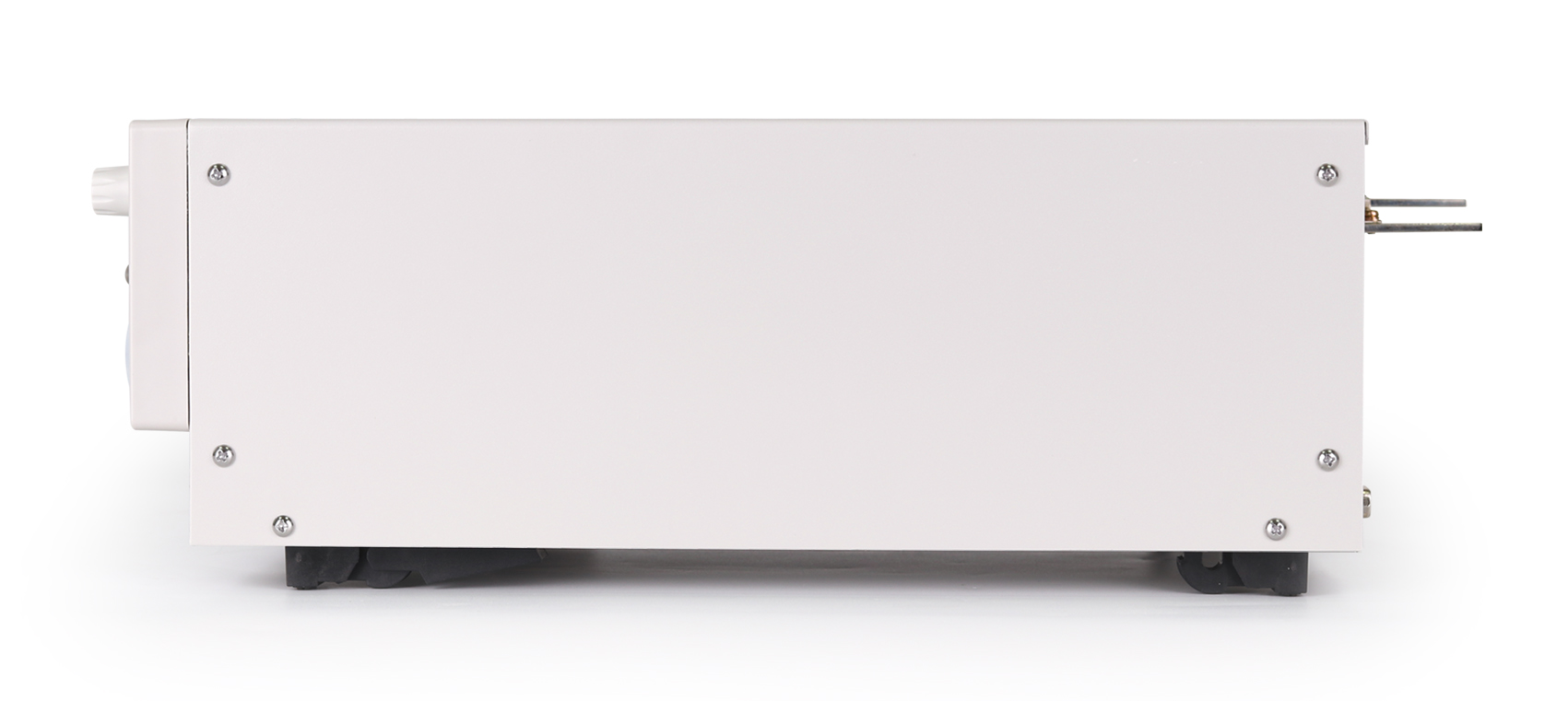

同惠TH6722 可編程開關直流電源
同惠TH6722 可編程開關直流電源
TH6722
￥6,730.00
同惠TH6722 可編程開關直流電源產品詳細規格
TH6700系列是一款單路輸出、寬范圍可編程開關直流電源，有輸出功率為360W、720W以及1080W的三種機型。用戶可以實現主從串聯2臺或者主從并聯3臺TH6700電源，滿足更高的輸出電壓和輸出電流需求。
TH6700系列具有可調斜率功能，用戶可以設置輸出電壓、電流的上升、下降時間，避免開關瞬間的浪涌電流破壞器件。
TH6700系列的恒壓/恒流優先選擇模式能夠很好的保護被測件。傳統電源在輸出開啟時通常處于CV模式，這會瞬間給容性負載帶來較大的浪涌電流。TH6700系列在輸出開啟瞬間，能優先運行在CC模式，避免突發的尖峰電流，保護器件。
TH6700系列的可編程內阻功能可應用于仿真電池的輸出。例如，TH6700可以設置模擬電池內阻的電阻值，從而使輸出電壓下跌。
TH6700系列提供OVP、OCP和OTP保護。輸出電壓或電流一旦過預先設定的值，輸出立即關閉；機器內部的溫度一旦過一定的溫度，輸出也會立即關閉。
TH6700系列后面板可以接成兩端量測或四端量測。接成四端量測時具有遠端補償功能，可補償電源到待測件上的壓降。
功能特點
A. 可調斜率功能
通過設置電壓或電流的上升/下降時間獲得電壓/電流轉換速率來控制輸出
例如：設置輸出電壓為20V，電壓轉換速率為5V/s，則上升時間為4s；
電壓轉換速率為10V/s，則上升時間為2s；
電壓轉換速率為20V/s，則上升時間為1s；
電壓轉換速率為40V/s，則上升時間為0.5s。
B. 可編程內部電阻 - 仿真電池輸出
電池一般具有內部電阻，在使用電池供電時，輸出電壓由于電池的內部電阻分壓，會出現電壓下跌。
計算公式：
使用TH6700設置模擬內阻值，從而使輸出電壓下跌，模擬電池的真實輸出。
C. 數據保存 – 記錄被測件運行數據
用于記錄電流、電壓、時間等數據，打開記錄后以1 次/s的速率開始記錄，5000 次。
接上sense端則記錄被測件兩端實際電壓、電流值；
不接sense端則記錄TH6700輸出的電壓、電流值。
結束后，儀器數據將以CSV后綴名保存至 U 盤CSV 文件夾下。
D. 恒壓（CV）/恒流(CC)優先選擇模式 – 保護被測件
傳統電源在輸出開啟時通常處于CV模式，這會瞬間給電容性負載帶來一個較大的浪涌電流。
恒壓優先模式，用于在輸出開啟時獲取較快的電壓爬升速度，以便針對需要電壓高速的測試場景。
恒流優先模式是指在輸出開啟瞬間，優先運行在CC模式,可以:
1. 避免突發的尖峰電流，保護器件免遭浪涌電流損壞。
2. 輸出電流無過沖，用來測試恒流工作特性的待測物
■ 研發和設計驗證通用測試
■ 新能源 太陽能電池，新動力汽車，電動自行車
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 教學實驗室
■ LED測試
|
TH6711 |
TH6712 |
TH6713 |
TH6721 |
TH6722 |
TH6723 |
|||
|
輸出 |
功率 |
額定功率 |
360W |
720W |
1080W |
360W |
720W |
1080W |
|
功率限制 |
約額定功率*105% |
|||||||
|
電壓 |
額定電壓 |
0-30V |
0-30V |
0-30V |
0-80V |
0-80V |
0-80V |
|
|
電壓 |
31.5V |
84V |
||||||
|
電流 |
額定電流 |
0-33A |
0-66A |
0-100A |
0-12.5A |
0-25A |
0-37.5A |
|
|
電流 |
36A |
72A |
108A |
13.5A |
27A |
40.5A |
||
|
設 置 |
電壓 |
范圍 |
0-31.5V |
0~84V |
||||
|
電流 |
范圍 |
0~36A |
0-72A |
0-108A |
0-13.5A |
0-27A |
0-40.5A |
|
|
負載調節率 |
電壓 |
≤20mV |
≤45mV |
|||||
|
電流 |
≤41mA |
≤77mA |
≤113mA |
≤18.5mA |
≤32mA |
≤45.5mA |
||
|
電源調節率 |
電壓 |
≤18mV |
≤43mV |
|||||
|
電流 |
≤41mA |
≤77mA |
≤113mA |
≤18.5mA |
≤32mA |
≤45.5mA |
||
|
設定值解析度 |
電壓 |
10mV |
||||||
|
電流 |
10mA |
10mA |
100mA |
10mA |
10mA |
10mA |
||
|
回讀值解析度 |
電壓 |
10mV |
||||||
|
電流 |
10mA |
10mA |
100mA |
10mA |
10mA |
10mA |
||
|
設定值精度 (25℃±5℃) |
電壓 (>0.1V) |
≤0.1%+10mV |
||||||
|
電流 (>0.1A) |
≤0.1%+30mA |
≤0.1%+60mA |
≤0.1%+100mA |
≤0.1%+20mA |
≤0.1%+40mA |
≤0.1%+50mA |
||
|
回讀值精度 (25℃±5℃) |
電壓 (>0.1V) |
≤0.1%+20mV |
||||||
|
電流 (>0.1A) |
≤0.1%+40mA |
≤0.1%+70mA |
≤0.1%+100mA |
≤0.1%+20mA |
≤0.1%+40mA |
≤0.1%+50mA |
||
|
紋波與噪聲 (20Hz-2MHz) |
差模電壓 |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms |
|
|
差模電流 |
≤72mArms |
≤144mArms |
≤216mArms |
≤27mArms |
≤54mArms |
≤81mArms |
||
|
動態恢復時間 (50%-負載) 頻率=100Hz |
恢復到0.1% + 10mV: ≤2ms |
|||||||
|
上升時間（空載） |
10%-90% |
≤50ms |
||||||
|
上升時間（滿載） |
10%-90% |
≤50ms |
||||||
|
下降時間（滿載） |
90%-10% |
≤50ms |
||||||
|
下降時間（空載） |
90%-10% |
≤500ms |
||||||
|
定時器 |
設置范圍 |
0-9999999（時分秒） |
||||||
|
啟動延時 |
設置范圍 |
0-99.99s |
||||||
|
停止延時 |
設置范圍 |
0-99.99s |
||||||
|
斜率設置 |
電壓上升 |
0.01-60V/s |
0.1-160V/s |
|||||
|
電壓下降 |
0.01-60V/s |
0.1-160V/s |
||||||
|
電流上升 |
0.01-72A/s |
0.1-144A/s |
0.1-216A/s |
0.01-27A/s |
0.01-54A/s |
0.01-81A/s |
||
|
電流下降 |
0.01-72A/s |
0.1-144A/s |
0.1-216A/s |
0.01-27A/s |
0.01-54A/s |
0.01-81A/s |
||
|
模擬內阻 |
設置范圍 |
0-0.833Ω |
0-0.417Ω |
0-0.278Ω |
0-5.926Ω |
0-2.963Ω |
0-1.975Ω |
|
|
外部電壓控制 (25℃±5℃) |
CV精度 |
額定輸出電壓±0.5% |
||||||
|
CC精度 |
額定輸出電流±1% |
|||||||
|
外部電阻控制 (25℃±5℃) |
CV 精度 |
額定輸出電壓±1.5% |
||||||
|
CC 精度 |
額定輸出電流±1.5% |
|||||||
|
功率因數 |
100VAC（滿載） |
0.99 |
||||||
|
200VAC（滿載） |
0.97 |
|||||||
|
效率 |
100VAC（滿載） |
75% |
76% |
|||||
|
200VAC（滿載） |
77% |
78% |
||||||
|
主從控制 |
主從并聯 |
含主機多并聯3臺 |
||||||
|
主從串聯 |
含主機多串聯2臺 |
|||||||
|
保護 |
過壓OVP |
3-33V |
3-33V |
3-33V |
8-88V |
8-88V |
8-88V |
|
|
過流OCP |
3.6-37.8A |
5-75.6A |
5-113.4A |
1.35-14.18A |
2.7-28.35A |
4.05-42.53A |
||
|
過溫OTP |
內部溫度上升決定 |
|||||||
|
體積和重量 |
外形體積 |
215(W)×146(H)×420(D) |
|
|
|
|||
|
上架體積 |
215(W)×132(H)×420(D) |
|
|
|
||||
|
重量（凈重） |
3kg |
5.3kg |
7.5kg |
3kg |
5.3kg |
7.5kg |
||
|
供電電源 |
88-265VAC，50/60HZ |
|||||||
|
l 電源調節率（88-132VAC 或 170-265VAC，恒載） l 負載調解率（空載-滿載，恒輸入電壓） l 上升時間（額定輸出電壓 10%-90%，帶額定電阻負載） l 下降時間（額定輸出電壓 90%-10%，帶額定電阻負載） l 動態恢復時間（負載從額定輸出電流的 50%至 變化時，輸出電壓在額定輸出的0.1%+10mV 范圍內恢復的時間） |
||||||||
