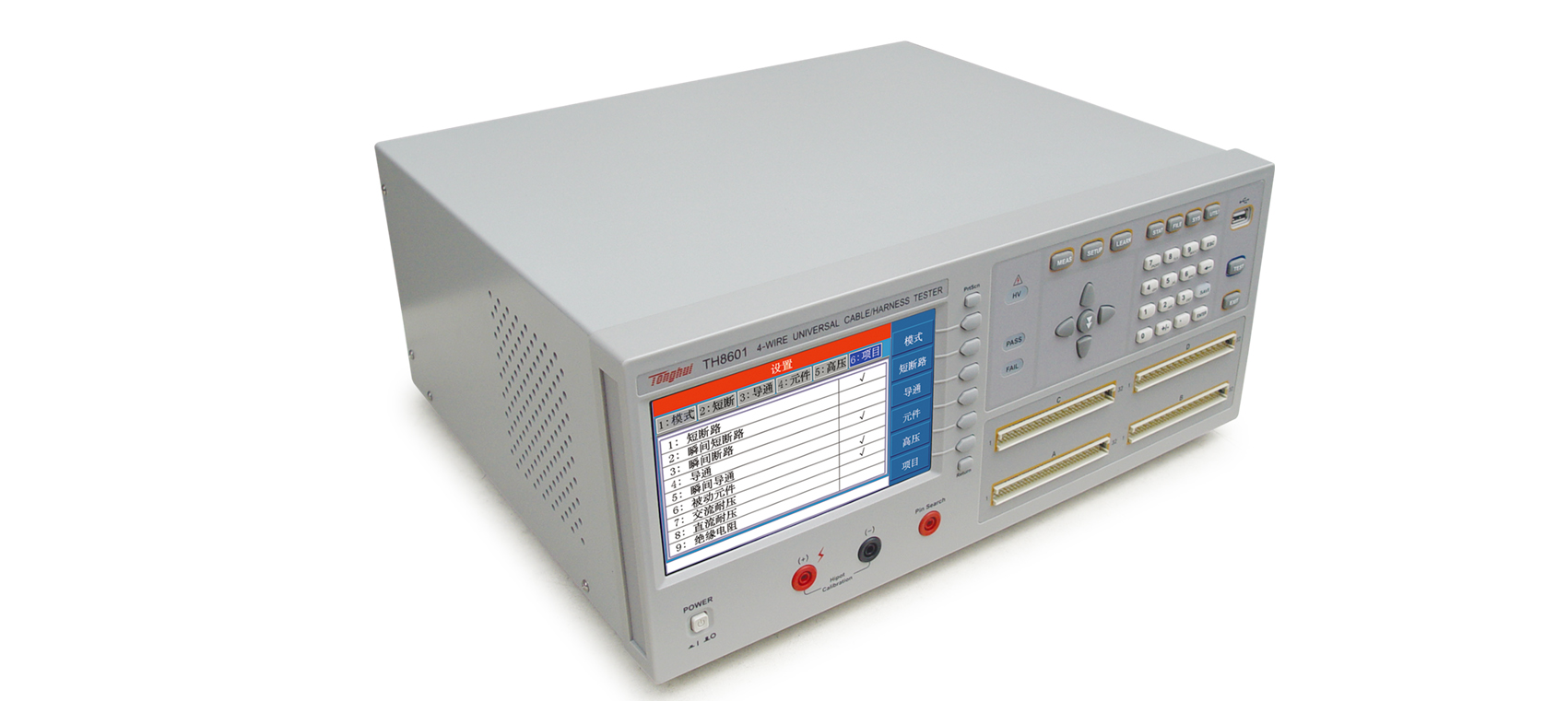

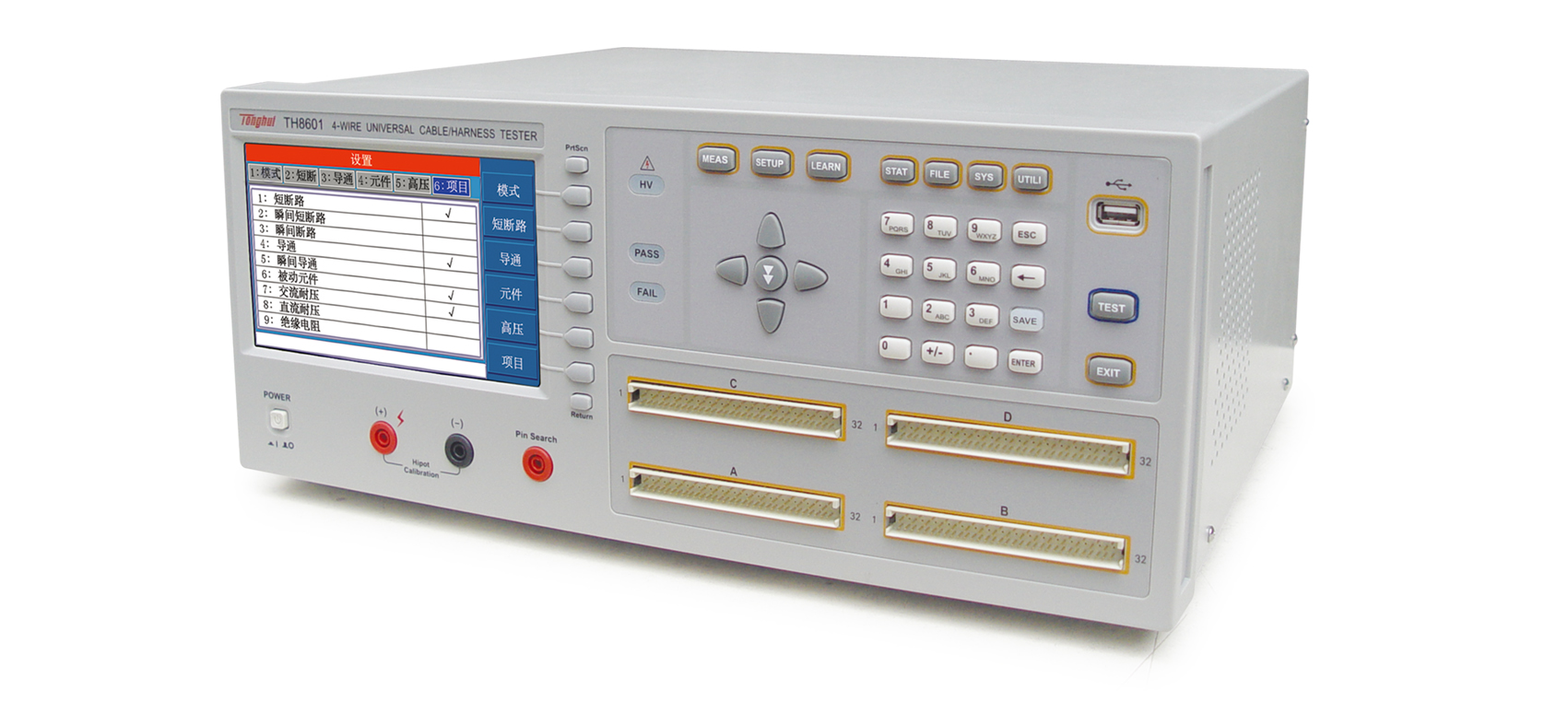

同惠TH8601 線材綜合測試儀
同惠TH8601 線材綜合測試儀
TH8601
￥19,080.00
同惠TH8601 線材綜合測試儀產品詳細規格
交流50Hz-100kHz測試頻率，0. 1%度
直流0V-5V測試幅度, 10%度
多128P腳位進行掃描和測試
大于100G的自身絕緣阻抗
7寸TFT LCD真彩顯示器，800X480分辨率，16位色
Cotex_ m3處理器核心
中英文可選操作界面
RS232, RS485, GPIB, USB, LAN, Handler等接口選擇
USB接口用于存儲設置文件,存儲測試數據,程序升級
■ TH8601系列四端線材綜合測試儀是于各種線纜，線束和排 線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數測試 系統。該系統提供可編程的恒流恒壓源以及高壓源，測試項目涵蓋了導通，被動元件（電感，電阻，電容，二極管），交直流耐壓，絕緣電阻各種高低壓參數。本系統采用的LCR數字采樣及高速長壽命通道切換技術，大大提高了測試精度，速度以及使用壽命。采用高低壓分離技術，大大的提高絕緣電阻的測試性能。豐富的接口設計，本儀器還提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用戶運用于自動化檢測和自動化產線。
■ 通訊和IT
電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、
USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE
硬盤連接線、SATA硬盤連接線等
■ 汽車電子
ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品
連接線、音視頻連接線
■ 電子工業
排線、扁平線、接插件、電源線、多路開關、RS232連接線、
GPIB連接線、USB延長線、多芯插座
■ 元器件
無源器件：電容、電感，電阻，二極管
■ 安規測試
多路耐壓、絕緣
|
參數 |
范圍 |
詳細指標 |
|
|
測試腳位（Pin） |
TH8601 |
128 |
|
|
TH8601A |
64 |
||
|
測試信號源 |
正弦信號源 |
50Hz-100kHz 幅度、頻率可編程 |
0.02% |
|
電容元件測試 |
1Vrms |
10% |
|
|
可編程直流信號源 |
5Vdc MAX |
10% ±1個字 |
|
|
可編程直流電流源 |
1-20mA |
10% ±1個字 |
|
|
可編程直流高壓源 |
5V-100V |
10% ±1個字 |
|
|
100V-1500V |
5% ±1個字 |
||
|
可編程交流高壓源 |
50V-100V |
10% ±1個字 |
|
|
100V-1000V |
5% ±1個字 |
||
|
通道板通斷掃描信號源 |
5V |
|
|
|
測試速度 |
瞬間斷短路（128點） |
10ms（一次全部掃描64NET O/S的時間） |
|
|
單邊靈敏度掃描測試(64 路) |
|
||
|
網絡表掃描測試（64 路） |
|
||
|
測試速度基本值 |
100ms（單個被動元件的測量時間，或者一條電纜的總測量時間） |
||
|
電容測量 |
10pF-1000μF |
10% ±1個字 |
|
|
電阻測試 |
0.01Ω-1MΩ |
2% ±1個字 |
|
|
導通/瞬通 |
0.01Ω-950Ω |
2% ±1個字 |
|
|
斷短路 |
1kΩ-50kΩ |
10% ±1個字 |
|
|
二極管測試 |
0-10V |
10% ±1個字 |
|
|
絕緣電阻 |
1MΩ-100MΩ |
5% ±5個字 |
|
|
100MΩ-1000MΩ |
10% ±5個字 |
||
|
直流漏電流 |
1μA-5mA |
5% ±2個字 |
|
|
交流漏電流 |
0.01mA-5mA |
10% ±5個字 |
|
