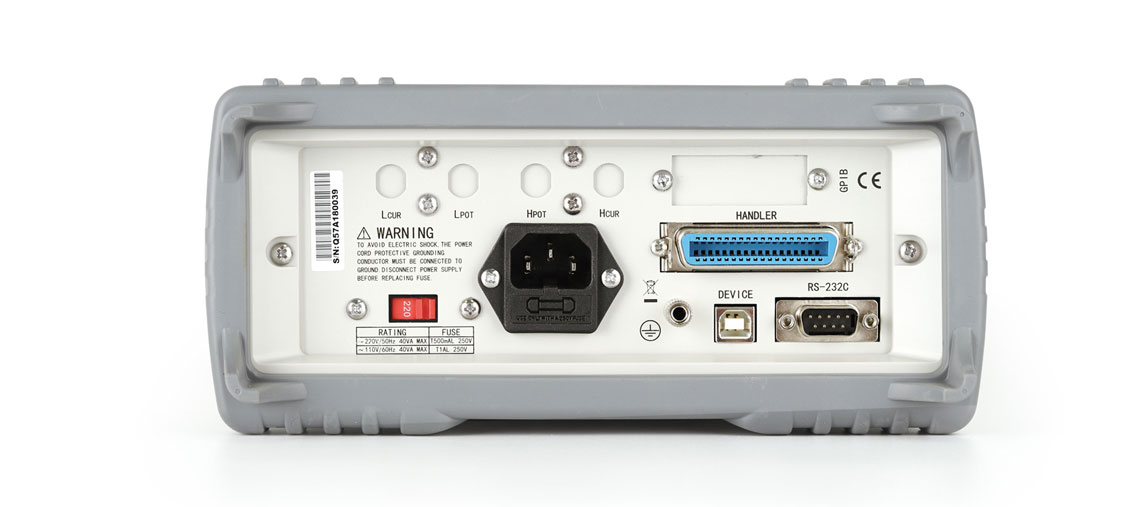

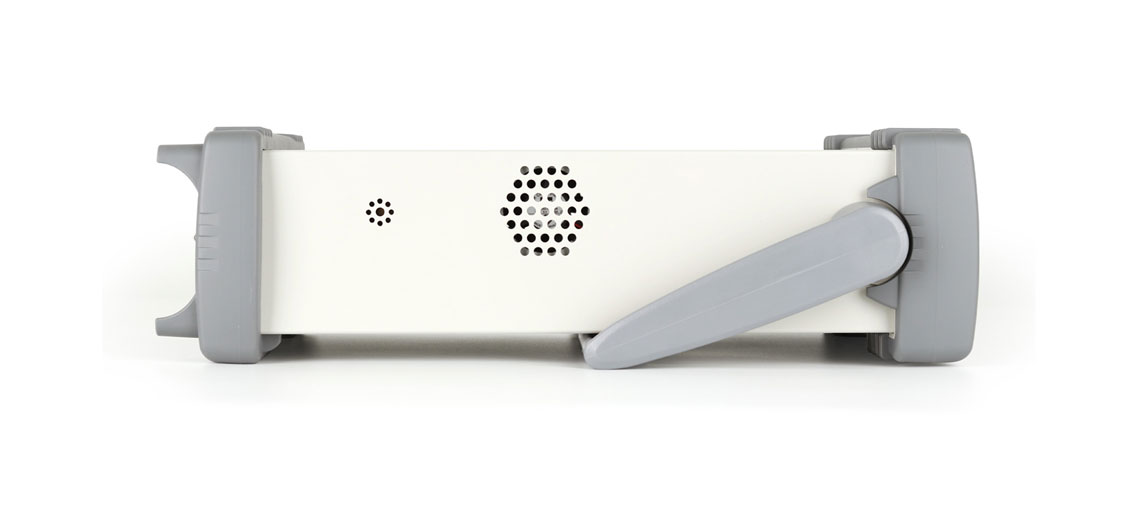

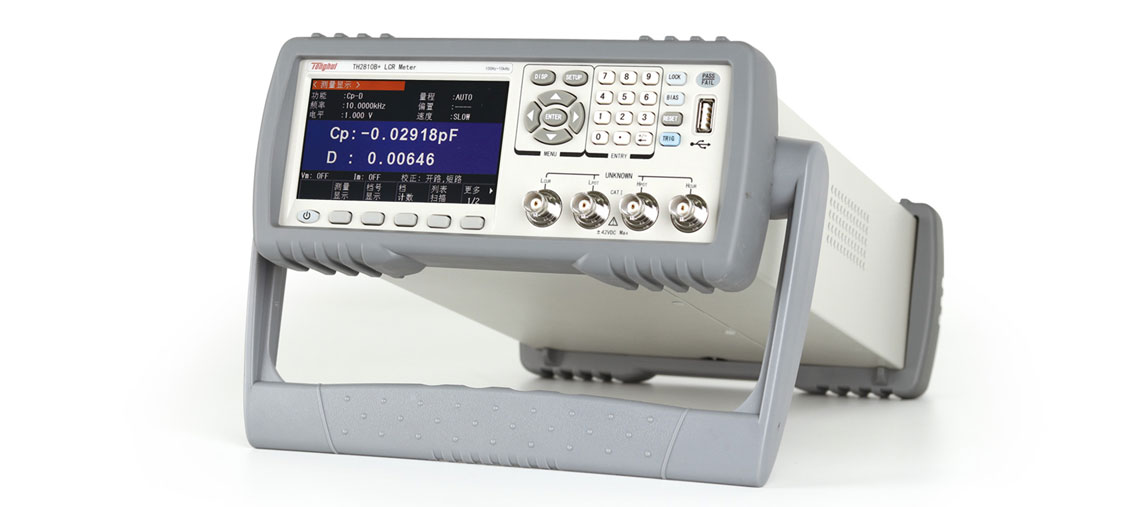

圖片僅供參考,產品以實物為準
TH2810B+ LCR數字電橋產品詳細規格
技術參數
型號
TH2810B+
TH2817B+
顯示器
4.3寸TFT LCD
讀數
6位讀數分辨率
測試參數
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
基本準確度
0.1%
等效方式
串聯,并聯
量程方式
自動,保持
觸發方式
內部,外部,手動,總線
內部,外部,手動 測量速度
快速:19ms，中速:83ms，慢速:333ms
清零功能
開路，短路，負載
測試端配置
5端
測試信號頻率
100Hz,120Hz,1kHz,10kHz
50Hz,60Hz,100Hz,120Hz, 1kHz,10kHz,20kHz,40kHz,50kHz,100kHz 輸出阻抗
10 Ω 、100 Ω
AC測試信號電平
0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms
LCR參數顯示范圍
|Z|,R,X
0.00001Ω - 99.9999MΩ
C
0.00001pF - 9.99999F
L
0.00001uH - 99.9999KH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
△%
-999.999% - 999.999%
θr
-3.14159 - 3.14159
θd
-179.999 - 179.999
平均次數
1-255
數學運算
直讀，△ABS，△%
觸發延時
0 - 60.000s，1ms步進
步進延時
0 - 60.000s，1ms步進
列表掃描
10點列表掃描每掃描點可單獨分選可對頻率，AC電壓進行掃描測試
比較器功能
10檔分選，BIN1-BIN9,NG,AUX
檔計數功能
PASS，FALL前面板LED顯示
內部非易失性存儲器
40組LCRZ儀器設定文件
外部USB存儲器
儀器設定文件，CSV數據文件
接口
控制接口
HANDLER
通訊接口
USB HOST，RS232C，RS485（選件）
存儲接口
USB DEVICE
雙頻測試
任意兩點頻率可選
V/I監視
有
上架體積
215(W)x88(H)x335(D)
外形體積
235(W)x105(H)x360(D)
重量
3.6kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路片 | TH26010 | ||||
| 夾具 | TH26048A | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011CS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒貼片測試線 | TH26029B | ||||
