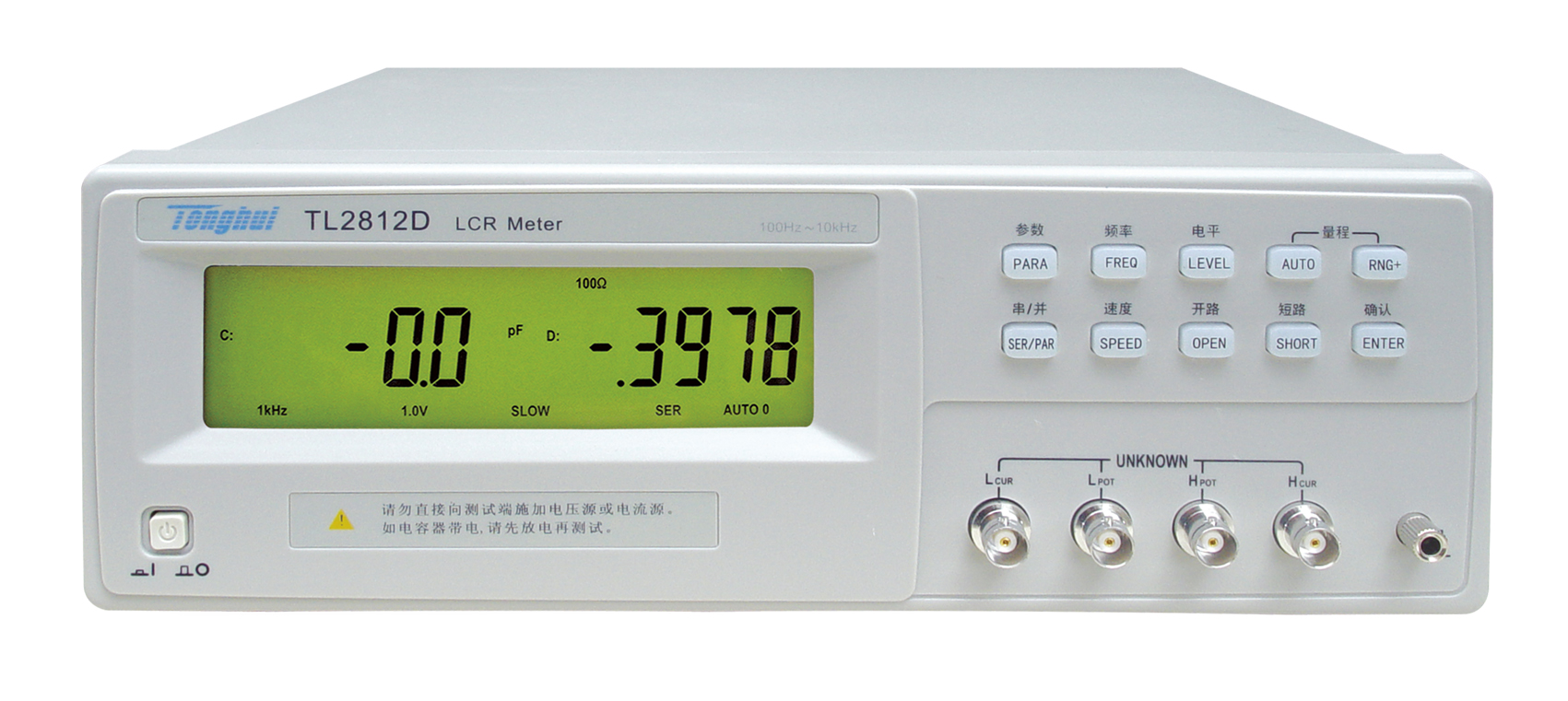

TL2812D LCR數字電橋產品詳細規格
技術參數
測量功能
測試參數
L-Q, C-D, R-Q, |Z|-Q
基本準確度
0.25%
等效電路
串聯, 并聯
量程方式
自動, 保持
觸發方式
內部
測試速度(1kHz) (次/秒)
快速:12,中速:5.1,慢速:2.5
校準功能
開路 / 短路,掃頻清零
測試端配置
5端
測試信號
測試信號頻率
100Hz,120Hz,1kHz,10kHz,±0.01%
輸出阻抗
100 Ω
測試信號電平
0.3Vrms, 1Vrms
測量顯示范圍
|Z|, R
0.1 mΩ — 99.99 MΩ
C
0.01pF — 99999μF
L
0.01μH — 99999H
D
0.0001 — 9.9999
Q
0.0001 — 9999.9
顯示
顯示方式
直讀,帶背光大字符LCD顯示
顯示器
主、副參數：5位
一般技術指標
工作溫度、 濕度
0℃-40℃,≤75%RH
電源 要求
電壓
198V-242V
頻率
47.5Hz-63Hz
功耗
≤20VA
體積
310(W)×108(H)×375(D)
重量
3.7kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端Kelvin測試線 | TH26004S-1 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
