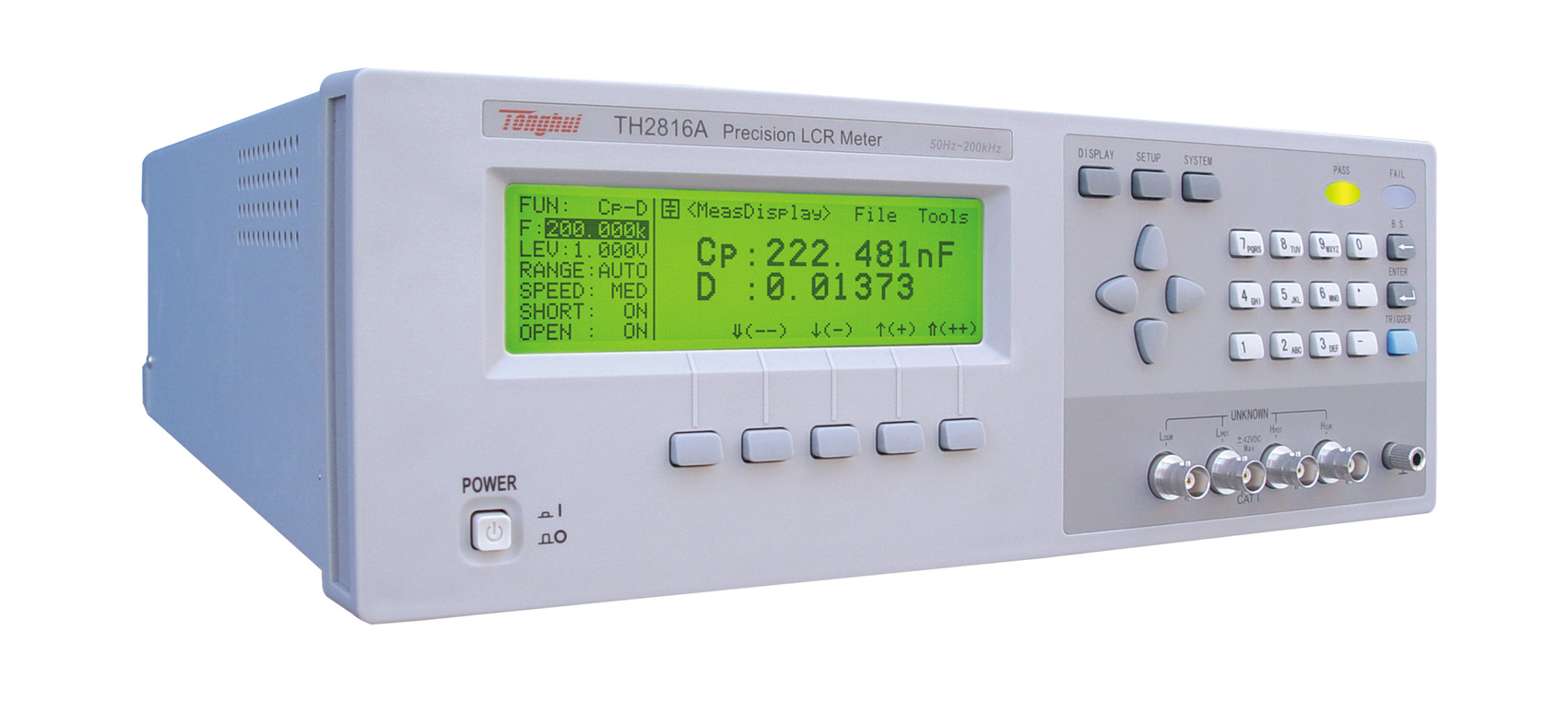

TH2816A 精密LCR數字電橋產品詳細規格
技術參數
測試參數
|Z|,C,L,X,B,R,G,D,Q,θ
顯示器
240x64點陣LCD顯示器，6位讀數分辨率
測試頻率
50Hz-200kHz,1.2萬多個頻點
測試電平范圍
10mVrms-2. 0Vrms,10mV步進
基本準確度
0.05%
顯示范圍
|Z|,R,X
0.00001Ω-99.9999MΩ
G,B
0.00001μS-999.999S
C
0.00001pF-999.999mF
L
0.00001μH-9.99999kH
D
0.00001-9.99999
Q
0.00001-99999.9
θ(DEG)
-179.999°-179.999°
θ(RAD)
-3.14159-3.14159
△%
-999.999%-999.999%
測量速度
快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒
等效電路
串聯，并聯
量程方式
自動，保持
觸發方式
內部，手動，外部，總線
平均次數
1-255
清零功能
開路，短路，負載校正
測量端
5端
顯示方式
直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數
列表掃描
4點頻率, 電平, 直流偏置列表掃描測試
比較器功能
TH2816A
十檔（九檔合格，一檔不格）另有一個附屬檔
存儲器
12組內部?jī)x器設定供存儲/調用
接口

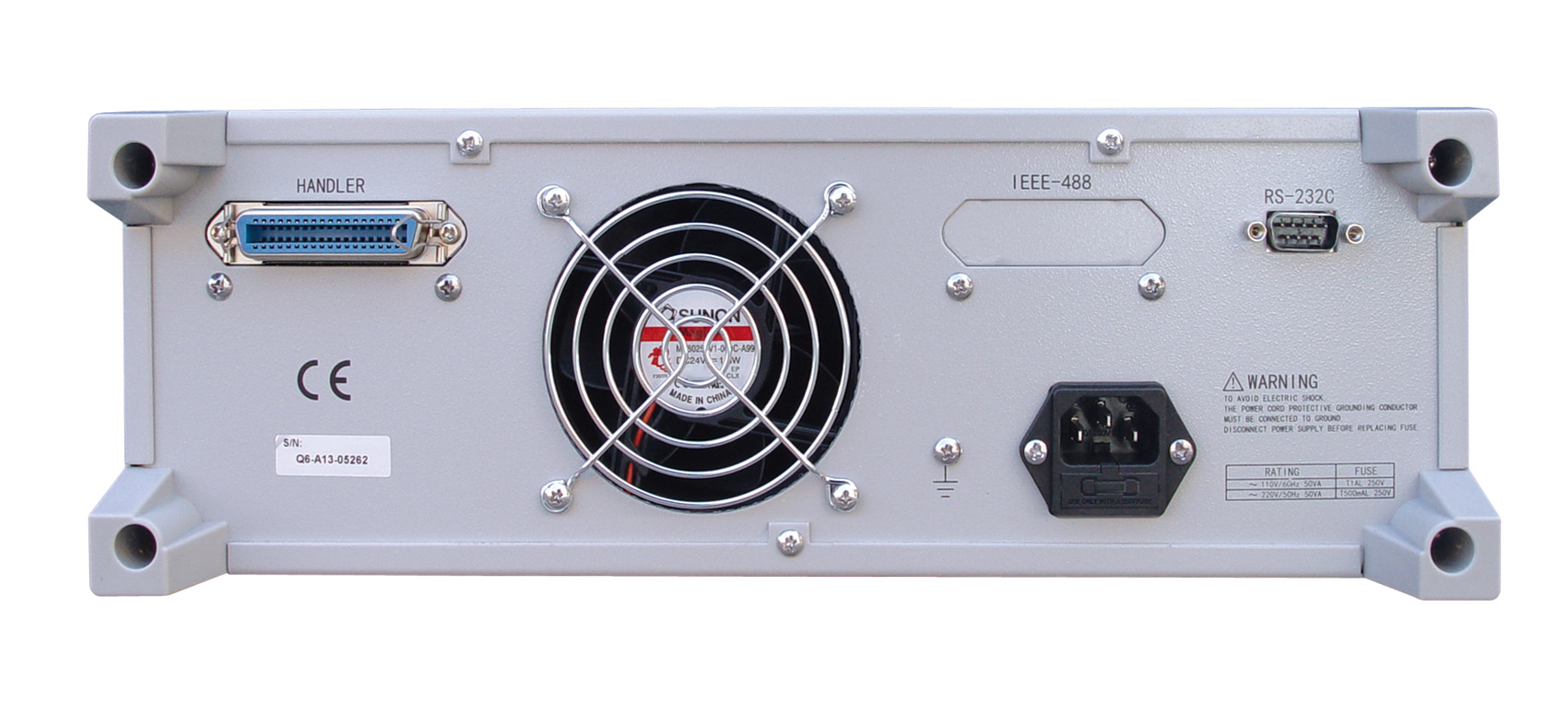

TH2816A
RS-232C,HANDLER，GPIB(選件)
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端夾具 | TH26005A | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 磁環夾具 | TH26008A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 帶盒貼片測試線 | TH26029B | ||||
