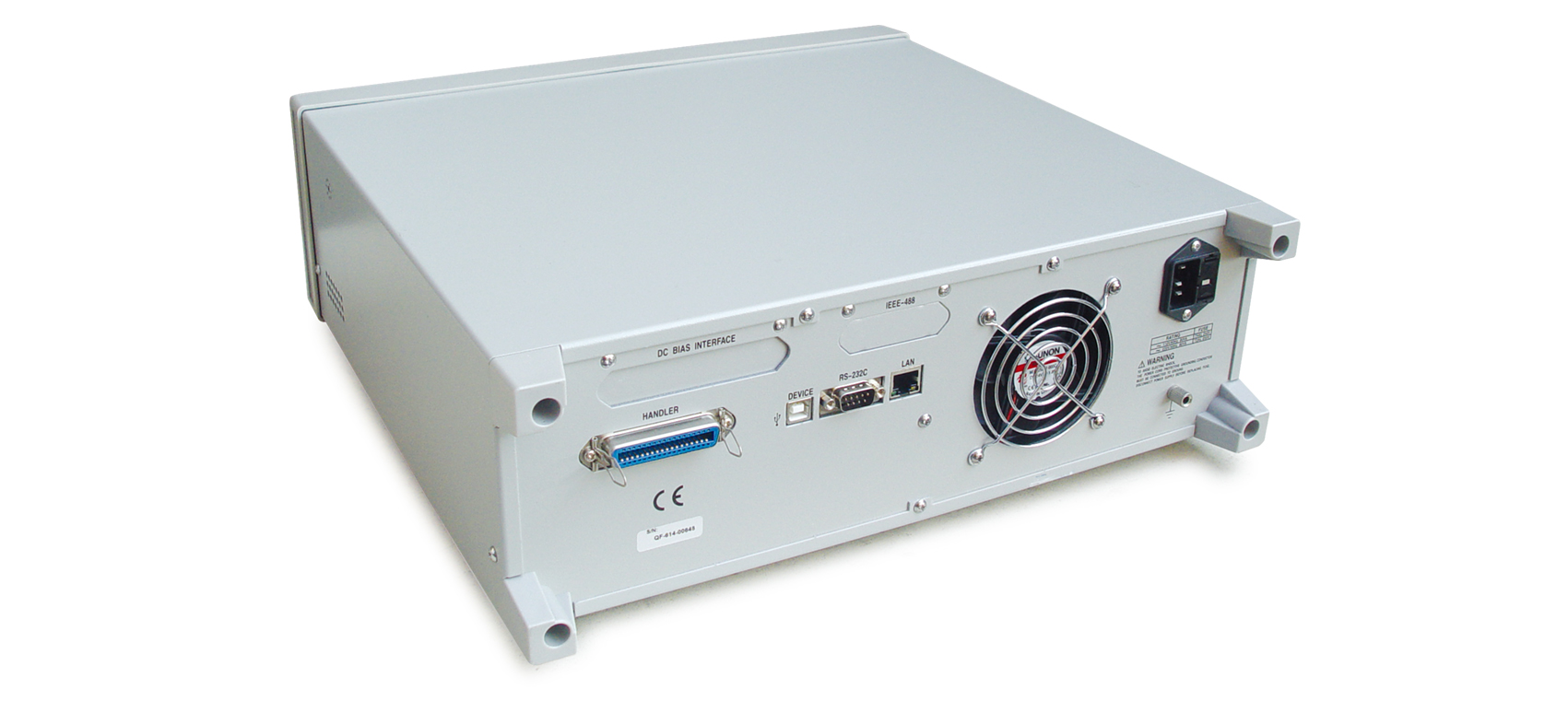

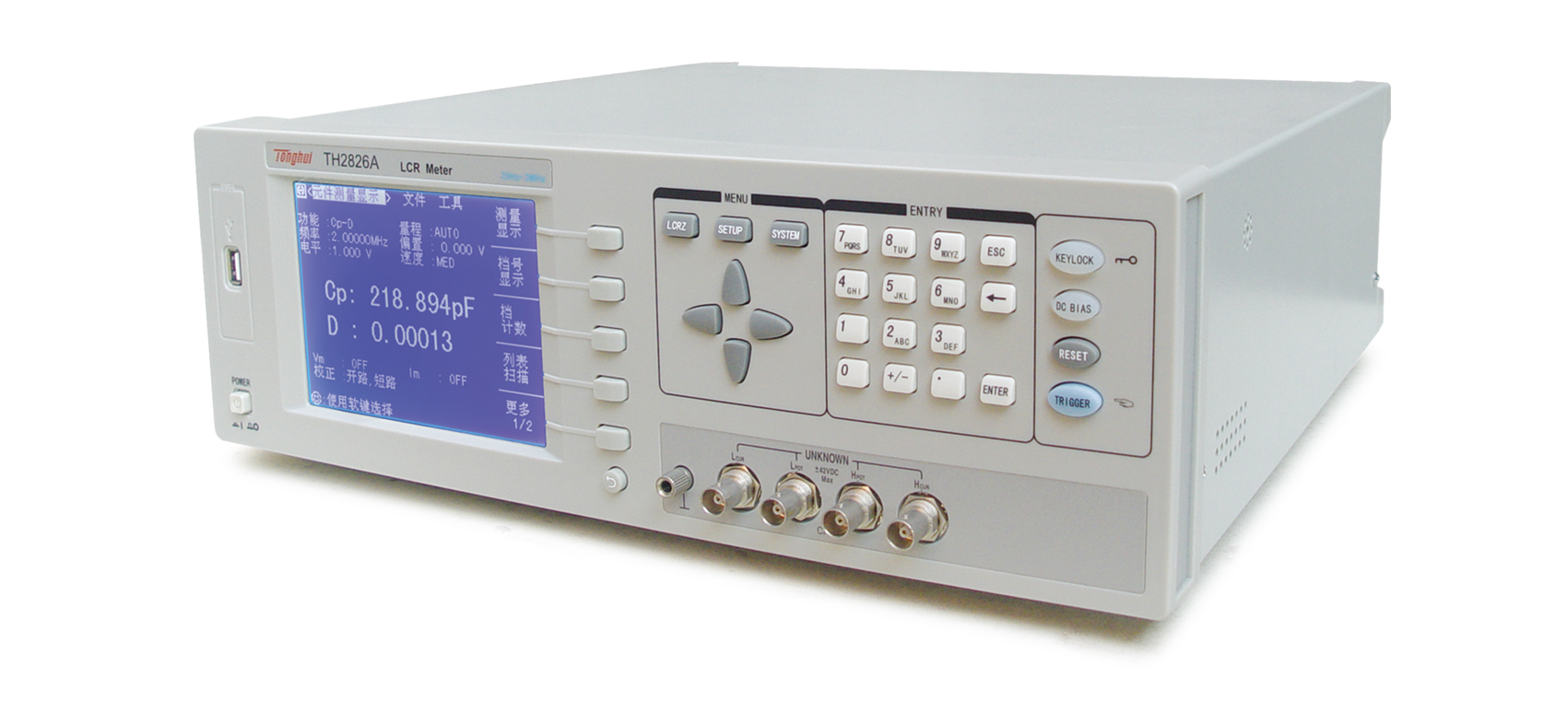

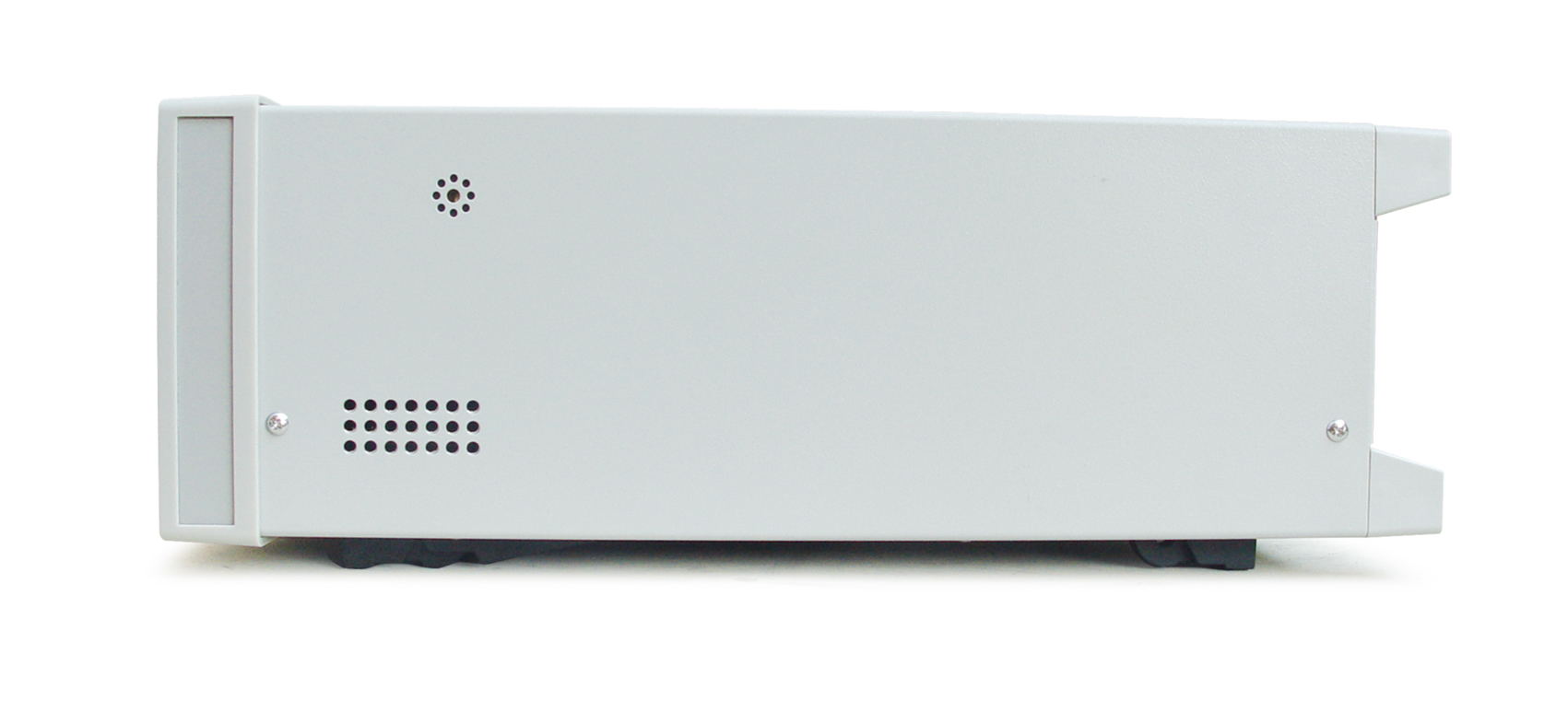

圖片僅供參考,產品以實物為準
TH2826A 高頻LCR數字電橋產品詳細規格
技術參數
測試參數
C,L,R,Z,Y,X,B,G,D,Q,θ,DCR
測試頻率
TH2826A
20 Hz～2MHz,10mHz步進
測試信號電平
f≤1MHz
10mV～5V,±（10%+10mV）
f>1MHz
10mV～1V,±（20%+10mV)
輸出阻抗
10Ω, 30Ω, 50Ω, 100Ω
基本準確度
0.1%
顯示范圍
L
0.0001 uH ～ 9.9999kH
C
0.0001 pF ～ 9.9999F
R,X,Z,DCR
0.0001 Ω ～ 99.999 MΩ
Y, B, G
0.0001 nS ～ 99.999 S
D
0.0001 ～ 9.9999
Q
0.0001 ～ 99999
θ
-179.99°～ 179.99°
測量速度
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s
校準功能
開路 / 短路點頻、掃頻清零，負載校準
等效方式
串聯方式, 并聯方式
量程方式
自動, 保持
顯示方式
直讀, Δ, Δ%
觸發方式
內部, 手動, 外部, 總線
內部直流偏
電壓模式
-5V ～ +5V, ±(10%+10mV), 1mV步進
置源
電流模式（內阻為50Ω）
-100mA ～ +100mA, ±(10%+0.2mA),20uA步進
比較器功能
10檔分選及計數功能
顯示器
320×240點陣圖形LCD顯示
存儲器
可保存20組儀器設定值
接口
USB DEVICE( USBTMC and USBCDC support)
USB HOST(FAT16 and FAT32 support)
LAN(LXI class C support)
RS232C
HANDLER
GPIB（選件）
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 夾具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
