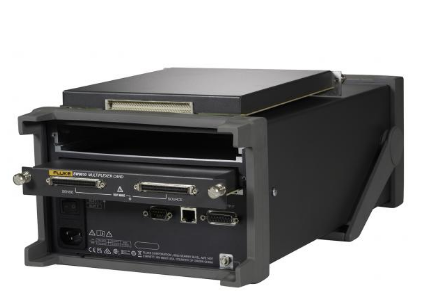

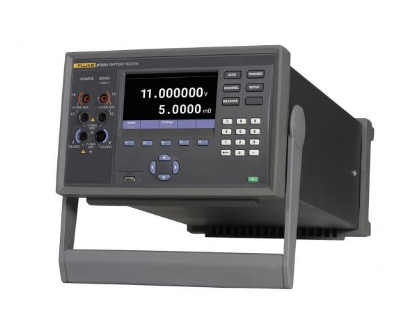

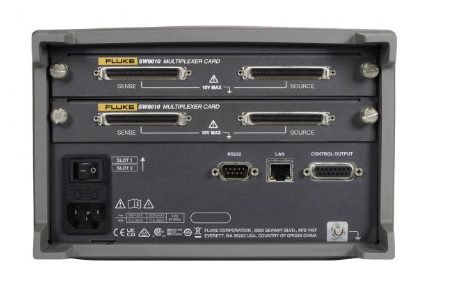

圖片僅供參考,產品以實物為準
產品分類
Fluke BT5300系列 高精度電池測試儀產品詳細規格
產品規格: Fluke BT5300系列 高精度電池測試儀
| 參數 | |
| 測量項目 | 交流電阻，直流電壓，邊電壓檢測 |
| 測量方法 | 交流4端子法（1KHz） |
| 額定輸入 | DC±11V |
| 輸入阻抗 | 10MΩ , 高阻（>10GΩ） |
| 采樣速度 | 快/快速/中速/慢速 四檔 |
| 支持的回路電阻 | 3mΩ量程 ≤ 10Ω |
| 其他量程 ≤ 20Ω | |
| 觸發 | 內部/外部 |
| 延遲 | ON/OFF 延遲時間：0~9.999秒 |
| 平均 | ON/OFF, 平均次數 2 ~ 16次 |
| 測試值存儲 | 多 512組 |
| 通道擴展 | 內部：插入兩塊多通道掃描模塊SW9010， 多64個通道（僅BT5311 和 BT5321支持） 外部：連接開關主機 SW1080，多256個通道 |
| 外部接口 | RS-232C , LAN |
| 其他功能 | 接觸檢測 |
| 采樣時間 | |
| 采樣速度 ： 交流內阻與直流電壓同時采集 | 采樣時間 (50Hz/60Hz) |
| 快 | 10 ms / 8.3 ms |
| 快速 | 20 ms / 16.7 ms |
| 中速 | 100 ms / 83.3 ms |
| 慢速 | 200 ms / 166.7 ms |
| 測量量程和精度 | |||||
| 交流電阻測量 | |||||
| 量程 | 3mΩ | 30mΩ | 300mΩ | 3Ω | 10Ω |
| 顯示值 | 5.0000 mΩ | 50.000 mΩ | 500.00 mΩ | 5.0000 Ω | 15.000 Ω |
| 分辨率 | 0.1μΩ | 1 μΩ | 10 μΩ | 100 μΩ | 1mΩ |
| 測試電流1 | 100/200/300 mA2 | 100 mA | 10 mA | 1 mA | 1 mA |
| 測試電流頻率 | 1 kHz±1 Hz | ||||
| 精度3 | 0.2%*讀數 + 6個字 | ||||
| 溫度系數 | (0.05%*讀數 + 0.005%*滿量程)/°C | ||||
| 響應時間（純電阻） （＜18°C 或 ＞28°C ） | < 20 ms | ||||
| 1. 測試電流誤差 ±10% | |||||
| 2. 針對3mΩ量程，慢速采樣率下，不同測試電流的精度為 100mA 0.5%*讀數+20個字 200mA 0.3%*讀數+12個字 300mA 0.2%*讀數+6個字 | |||||
| 3. 在不同采樣速度下，額外增加誤差 3mΩ量程 快：± 30字， 快速 ± 10字, 中速 ± 5字 30mΩ ~ 10Ω量程 快：± 3字， 快速 ± 2字, 中速 ± 2字 | |||||
| 直流電壓測量 | ||
| BT5310/BT5311 | BT5320/BT5321 | |
| 位數 | 6.5 位 | 7.5 位 |
| 量程 | 10V | |
| 顯示值 | ±11.00000 V | ±11.000000 V |
| 分辨率 | 10 μV | 1 μV |
| 精度1 | 25ppm*讀數 + 50 μV | 16ppm*讀數 + 15 μV |
| 響應時間（典型值） | < 20 ms | < 20 ms |
| 溫度系數（＜18°C 或 ＞28°C ） | (5ppm*讀數 + 1ppm*滿量程) /°C | (1ppm*讀數 + 1ppm*滿量程)/°C |
| 1. 在不同采樣速度下，需要額外增加誤差 BT5310/BT5311 快：±50 μV；快速：±30 μV；中速：±10 μV BT5320/BT5321 快：±50 μV；快速：±20 μV；中速：±5 μV | ||
| 型號對比 | ||||
| 特性 | BT5310 | BT5311 | BT5320 | BT5321 |
| 直流電壓分辨率 | 6.5位 | 7.5位 | ||
| 儀器內部是否能插入多通道掃描模塊SW9010 | 否 | 是， 多插入2個模塊 | 否 | 是， 多插入2個模塊 |
| 儀器外部是否能連接開關主機 SW1080 | 是 | 是 | 是 | 是 |
| 通用指標 | |
| 尺寸(長*寬*深） | BT5300電池測試儀：216mm * 133mm * 383mm |
| SW1080開關主機：430mm * 128mm * 260mm | |
| SW9010掃描模塊：202 mm * 26mm * 222mm | |
| 重量 | BT5300電池測試儀：7.3kg (不含SW9010) |
| SW1080開關主機：9kg (不含SW9010) | |
| SW9010掃描模塊：500 g | |
| 顯示 | 4.3 英寸, TFT LCD，分辨率480x272 |
| 操作溫度 | 0 °C to +40 °C |
| 存儲溫度 | -10 °C to +50 °C |
| 操作濕度 | 無凝結（<10°C ） |
| ≤90% RH (at 10°C to 30°C) | |
| ≤75% RH (at 30°C to 40°C) | |
| ≤45% RH (at 40°C to 50°C) | |
| 海拔高度 | 3000米 |
| 存儲海拔 | 12000米 |
| 額定電源電壓 | AC100V~240V（自動切換） |
| 額定電源頻率 | 50/60Hz |
| 額定功率 | 60 VA |
| 安規 | IEC 61010-1: Pollution Degree 2 |
| 電磁兼容 | IEC 61326-1: Industrial |
| 保修 | BT5300電池測試儀：3年 SW1080開關主機：3年 SW9010掃描模塊：1年 注：繼電器，保險絲和連接器不屬于保修對象 |
