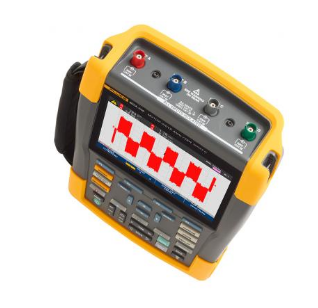

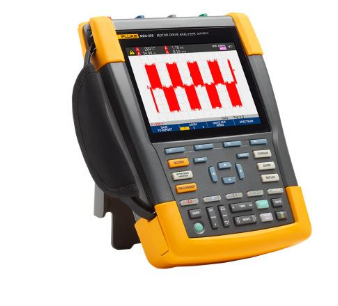

Fluke MDA-550 Series III Motor Drive Analyzer產品詳細規格
產品規格: Fluke MDA-550 Series III Motor Drive Analyzer
| 測量和分析組合 | |||||
| 測試點 | 子分組 | 讀數 1 | 讀數 2 | 讀數 3 | 讀數 4 |
| 電機驅動器輸入 | |||||
| 電壓和電流 | |||||
| 相 - 相 | V-A-Hz | V ac+dc | A ac+dc | Hz | |
| V peak | V peak max | V peak min | V pk-to-pk | 峰值系數 | |
| A peak | A peak max | A peak min | A pk-to-pk | 峰值系數 | |
| 相 - 地 | V-A-Hz | V ac+dc | A ac+dc | Hz | |
| V peak | V peak max | V peak min | V pk-to-pk | 峰值系數 | |
| A peak | A peak max | A peak min | A pk-to-pk | 峰值系數 | |
| 電壓失衡 | 失衡 | V ac+dc | V ac+dc | V ac+dc | 失衡 |
| 峰值 | V pk-to-pk | V pk-to-pk | V pk-to-pk | ||
| 電流失衡 | 失衡 | A ac+dc | A ac+dc | A ac+dc | 失衡 |
| 峰值 | A pk-to-pk | A pk-to-pk | A pk-to-pk | ||
| 電機驅動器直流總線 | |||||
| 直流 | V dc | V pk-to-pk | V peak max | ||
| 波紋 | V ac | V pk-to-pk | Hz | ||
| 電機驅動器輸出 | |||||
| 電壓和電流（已濾波） | V-A-Hz | V PWM | A ac+dc | Hz | V/Hz |
| V peak | V peak max | V peak min | V pk-to-pk | 峰值系數 | |
| A peak | A peak max | A peak min | A pk-to-pk | 峰值系數 | |
| 電壓失衡 | 失衡 | V PWM | V PWM | V PWM | 失衡 |
| 峰值 | V pk-to-pk | V pk-to-pk | V pk-to-pk | ||
| 電流失衡 | 失衡 | A ac+dc | A ac+dc | A ac+dc | 失衡 |
| 峰值 | A pk-to-pk | A pk-to-pk | A pk-to-pk | ||
| 電壓調制 | |||||
| 相 - 相 | 縮放 1 | V PWM | V pk-to-pk | Hz | V/Hz |
| 縮放 2 | V peak max | V peak min | 電壓增量 | ||
| 峰值縮放 3 | V peak max | 電壓增量/秒 | 峰值上升時間 | 過沖 | |
| 縮放 3 級 | 電壓增量 | 電壓增量/秒 | 上升時間水平 | 過沖 | |
| 相 - 地 | 縮放 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| 縮放 2 | V Peak max | V peak min | 電壓增量 | Hz | |
| 峰值縮放 3 | V Peak max | 電壓增量/秒 | 峰值上升時間 | 過沖 | |
| 縮放 3 級 | 電壓增量 | 電壓增量/秒 | 上升時間水平 | 過沖 | |
| Phase-DC + | 縮放 1 | V PWM | V pk-to-pk | V Peak max | V peak min |
| 縮放 2 | V peak max | V peak min | 電壓增量 | Hz | |
| 峰值縮放 3 | V peak max | 電壓增量/秒 | 峰值上升時間 | 過沖 | |
| 縮放 3 級 | 電壓增量 | 電壓增量/秒 | 上升時間水平 | 過沖 | |
| Phase-DC - | 縮放 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| 縮放 2 | V peak max | V peak min | 電壓增量 | Hz | |
| 峰值縮放 3 | V peak max | 電壓增量/秒 | 峰值上升時間 | 過沖 | |
| 縮放 3 級 | 電壓增量 | 電壓增量/秒 | 上升時間水平 | 過沖 | |
| 電機輸入 | |||||
| 電壓和電流（已濾波） | V-A-Hz | V PWM | A ac+dc | Hz | V/Hz |
| V peak | V peak max | V peak min | V pk-to-pk | 峰值系數 | |
| A peak | A peak max | A peak min | A pk-to-pk | 峰值系數 | |
| 電壓失衡 | 失衡 | V PWM | V PWM | V PWM | 失衡 |
| 峰值 | V pk-to-pk | V pk-to-pk | V pk-to-pk | ||
| 電流失衡 | 失衡 | A ac+dc | A ac+dc | A ac+dc | 失衡 |
| 峰值 | A pk-to-pk | A pk-to-pk | A pk-to-pk | ||
| 電壓調制 | |||||
| 相 - 相 | 縮放 1 | V PWM | V pk-to-pk | Hz | V/Hz |
| 縮放 2 | V peak max | V peak min | 電壓增量 | ||
| 峰值縮放 3 | V peak max | 電壓增量/秒 | 峰值上升時間 | 過沖 | |
| 縮放 3 級 | 電壓增量 | 電壓增量/秒 | 上升時間水平 | 過沖 | |
| 相 - 地 | 縮放 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| 縮放 2 | V peak max | V peak min | 電壓增量 | Hz | |
| 峰值縮放 3 | V peak max | 電壓增量/秒 | 峰值上升時間 | 過沖 | |
| 縮放 3 級 | 電壓增量 | 電壓增量/秒 | 上升時間水平 | 過沖 | |
| 電機軸 | |||||
| 軸電壓 | 事件關閉 | V pk-to-pk | |||
| 事件打開 | 電壓增量 | 上升/下降時間 | 電壓增量/秒 | 事件/秒 | |
| 電機驅動器輸入、輸出和電機輸入 | |||||
| 諧波 | 電壓 | V ac | V fundamental | Hz fundamental | % THD |
| 電流 | A ac | A fundamental | Hz fundamental | THD/TDD 百分比 | |
| 測量功能 | 規格 |
| 直流電壓 (V dc) | |
| 電壓，10:1 或 100:1 探針 | 1000 V |
| 使用 10:1 或 100:1 探針時的分辨率（接地電壓） | 1mV/10mV |
| 滿刻度讀數 | 999 個計數 |
| 4 s 至 10 us/div 時的精度 | ±（1.5% + 6 個計數） |
| 真有效值電壓（V ac 或 V ac + dc）（選擇直流耦合功能時） | |
| 使用 10:1 或 100:1 探針時的電壓（接地電壓） | 1000 V |
| 使用 10:1 或 100:1 探針時的分辨率 | 1 mv/10 mV |
| 滿刻度讀數 | 999 個計數 |
| 直流至 60 Hz | ±（1.5% + 10 個計數） |
| 60 Hz 至 20 kHz | ±（2.5% + 15 個計數） |
| 20 kHz 至 1 MHz | ±（5% + 20 個計數） |
| 1 MHz 至 25 MHz | ±（10% + 20 個計數） |
| 脈寬調制電壓 (V pwm) | |
| 用途 | 測量脈寬調制信號，例如電機驅動器逆變器輸出信號 |
| 原理 | 讀數顯示的是基于基本頻率整個周期數的采樣平均值獲得的有效電壓 |
| 精度 | 與正弦波信號的 Vac+dc 相同 |
| 峰值電壓 (V peak) | |
| 模式 | 峰值、小峰值，或峰間 |
| 使用 10:1 或 100:1 探針時的電壓（接地電壓） | 1000 V |
| 使用 10:1 或 100:1 探針時的分辨率 | 10 mV |
| 精度 | |
| 峰值、小峰值 | ± 0.2 div |
| 峰間 | ± 0.4 div |
| 滿刻度讀數 | 800 個計數 |
| 電流 (AMP)，使用電流鉗 | |
| 量程 | 與 V ac、Vac+dc 或 V peak 相同 |
| 比例因數 | 0.1 mV/A、1 mV/A、10 mV/A、20 mV/A、50 mV/A、100 mV/A、200 mV/A、400 mV/A |
| 精度 | 與 Vac、Vac+dc 或 V peak 相同（加電流鉗精度） |
| 頻率 (Hz) | |
| 量程 | 1.000 Hz 至 500 MHz |
| 滿刻度讀數 | 9999 個計數 |
| 精度 | ±（0.5% + 2 個計數） |
| 電壓/頻率比 (V/Hz) | |
| 用途 | 顯示在交流電機變速驅動器上測得的 V PWM 數值（參見 V PWM）除以基本頻率的結果 |
| 精度 | % Vrms + % Hz |
| 電壓失衡驅動器輸入 | |
| 用途 | 顯示某一相位電壓除以 3 個真有效值電壓的平均值得百分比的差值 |
| 精度 | 基于 Vac+dc 數值的指示性百分比 |
| 電壓失衡驅動器輸出和電機輸入 | |
| 用途 | 顯示某一相位電壓除以 3 個脈寬調制電壓的平均值得百分比的差值 |
| 精度 | 基于 V PWM 數值的指示性百分比 |
| 電流失衡驅動器輸入 | |
| 用途 | 顯示某一相位電流除以 3 個交流電流值平均值得百分比的差值 |
| 精度 | 基于 Aac+dc 數值的指示性百分比 |
| 電流失衡驅動器輸出和電機輸入 | |
| 用途 | 顯示某一相位電流除以 3 個交流電流值平均值得百分比的差值 |
| 精度 | 基于 A ac 數值的指示性百分比 |
| 上升時間和下降時間 | |
| 讀數 | 電壓差 (dV)、時差 (dt)、電壓差除以時間差 (dV/dT)、過沖 |
| 精度 | 與示波器精度相同 |
| 諧波和頻譜 | |
| 諧波 | 直流至 51 次 |
| 頻譜范圍 | 1…9 kHz，9-150 kHz（20 MHz 濾波器開），至 500 MHz（電壓調制） |
| 軸電壓 | |
| 事件/秒 | 基于上升和下降時間（脈沖放電）測量的指示性百分比 |
| 報告數據采集 | |
| 屏幕數量 | 報告中可以保存典型的 50 頁屏幕（取決于壓縮比） |
| 傳輸至電腦 | 使用 32 GB 或更小的 2 GB U 盤或 mini-USB 轉 USB 數據線或 WiFi 連接功能以及適用于 ScopeMeter? 的 FlukeView? 2 |
| 探針設置 | |
| 電壓探針 | 1:1、10:1、100:1、1000:1、20:1、200:1 |
| 電流鉗 | 0.1 mV/A、1 mV/A、10 mV/A、20 mV/A、50 mV/A、100 mV/A、200 mV/A、400 mV/A |
| 軸電壓探針 | 1:1、10:1、100:1 |
| 安全性 | |
| 一般信息 | IEC 61010-1：污染等級 2 |
| 測量 | 測量標準 IEC 61010-2-030：CAT IV 600 V/CAT III 1000 V |
| 任何端子與接地端之間的電壓 | 1000 V |
| 輸入電壓 | 通過 VPS410-II 或 VPS421 1000 V CAT III/600 V CAT IV |
| BNC 輸入 | A、B、C、D 直接 300 V CAT IV |
| 浮動電壓，利用測試工具或帶 VPS410-II/VPS421 電壓探針的測試工具 | 從任何端子到接地端為 1000 V CAT III/600 V CAT IV；任意端子之間為 1000 V CAT III/600 V CAT IV |
| 探針和探針參考引線之間的工作電壓 | VPS410-II：1000 V VPS421: 2000 V |
