Fluke 1625-2 接地電阻測試儀產品詳細規格
產品規格: Fluke 1625-2 接地電阻測試儀
| 通用技術指標 | ||||
| 存儲器 | 通過 USB 端口可訪問內部存儲器存儲的多達 1500 條記錄 | |||
| 測量功能 | 干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻 | |||
| 顯示屏 | 4 數位（2999 數位） - 7 段液晶顯示屏（可視性提高） | |||
| 操作 | 中央旋轉開關和功能鍵 | |||
| 溫度范圍 | ||||
| 工作溫度 | -10 °C 至 50 °C（14 °F 至 122 °F） | |||
| 存放溫度 | -30 °C 至 60 °C（-22 °F 至 140 °F） | |||
| 溫度系數 | ± 讀數的 0.1% /°C <18 °C >28 °C | |||
| 防護類型 | 按照 EN60529，殼體防護等級為 IP56；電池蓋防護等級為 IP40 | |||
| 電壓 | 警告 – 插口 "鉗口" 至插口 E、ES、S 或 H | |||
| Urms = 0 V | ||||
| 插口 E、ES、S 或 H 相互之間任意組合，Urms = 250 V（屬于誤用） | ||||
| 安全性 | 采用雙重和/或加強絕緣保護。對地50 V（按照 IEC61010-1）。污染等級 2 | |||
| 質量標準 | 按照 DIN ISO 9001 標準開發、設計和生產 | |||
| 外場影響 | 符合 DIN 43780 (8/76) | |||
| 輔助電源 | 6 x 1.5 V 堿性電池（IEC LR6 或 AA 型） | |||
| 電池壽命范圍 | 使用 IEC LR6/ AA 型：通常為3,000 次測量 (RE+RH ≤ 1 kΩ) | |||
| 使用 IEC LR6/ AA 型：通常為6,000 次測量 (RE + RH > 10 kΩ) | ||||
| 尺寸（寬 x 高 x 深） | 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in) | |||
| 重量 | ≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（攜帶箱中含附件和電池） | |||
| 外殼材料 | 聚酯 | |||
| 干擾電壓直流 + 交流的測量 (UST) | ||||
| 測量誤差極限：方法 | 全波整流 | |||
| 測量范圍 | 1 V 至 50 V | |||
| 顯示范圍 | 0.0 V 至 50 V | |||
| 分辨率 | 0.1 V | |||
| 頻率范圍 | 交流/直流 45 Hz 至 400 Hz 正弦波 | |||
| 精度 | ±（讀數的 5% + 5 位數） | |||
| 測量序列 | 約 4 次測量/秒 | |||
| 內阻 | 約 1.5 MΩ | |||
| 過載 | Urms = 250 V | |||
| 干擾頻率的測量 (F) | ||||
| 測量誤差極限：方法 | 測量干擾電壓的振蕩周期 | |||
| 測量量程 | 6.0 Hz 至 400 Hz | |||
| 顯示范圍 | 16.0 Hz 至 299.9 Hz 至 999 Hz | |||
| 分辨率 | 0.1 Hz 至 1 Hz | |||
| 量程 | 1 V 至 50 V | |||
| 精度 | ±（讀數的 1% + 2 位數） | |||
| 接地電阻 (RE) | ||||
| 測量方法 | 按照 IEC61557-5 標準用探針測量電流和電壓 | |||
| 開路電壓 | 20/48 V，交流 | |||
| 短路電流 | 250 mA（交流） | |||
| 測量頻率 | 手動或自動選擇 94、105、111 和 128 Hz(AFC)，在函數 R1 中為 55 Hz | |||
| 噪聲抑制 | 120 dB（16 2/3、50、60 和 400 Hz） | |||
| 對地過載 | Urms = 250 V | |||
| 電氣測量規格 | ||||
| 固有誤差或影響量 | 參考條件或工作范圍 | 符號代碼 | 按照 IEC1557 標準相關部分要求或測試 | 測試類型 |
| 固有誤差 | 參考條件 | A | 第 5 部分 6.1 節 | R |
| 位置 | 參考位置 ±90 ° | E1 | 第 1 部分 4.2 節 | R |
| 電源電壓 | 以制造商規定的極限值 | E2 | 第 1 部分 4.2 和 4.3 節 | R |
| 溫度 | 0 °C 和 35 °C | E3 | 第 1 部分 4.2 節 | T |
| 串聯干擾電壓 | 參閱第 4.2 和 4.3 節 | E4 | 第 5 部分 4.2 和 4.3 節 | T |
| 探針和輔助接地電極的電阻 | 0 至 100 x RA 但 ≤ 50 kΩ | E5 | 第 5 部分 4.3 節 | T |
| 系統頻率 | 標稱頻率的 99% 至 101% | E7 | 第 5 部分 4.3 節 | T |
| 系統電壓 | 標稱電壓的 85% 至 110% | E8 | 第 5 部分 4.3 節 | T |
| 操作誤差 | B = ±(|A| + 1,15 √E21 E22 E23 E24 E25 E26 ) | 第 5 部分 4.3 節 | R | |
| B[%] = ± B/基準值 x A = 固有誤差 En = 偏差 R = 例行測試 T = 類型測試 | ||||
| 測量量程 | 0.020 Ω 至 300 kΩ | |||
| 顯示范圍 | 0.001 Ω 至 2.999 Ω | |||
| 3.00 Ω 至 29.99 Ω | ||||
| 30.0 Ω 至 299.9 Ω | ||||
| 0.300 kΩ 至 2.999 kΩ | ||||
| 3.00 kΩ 至 29.99 kΩ | ||||
| 30.0 kΩ 至 299.9 kΩ | ||||
| 分辨率 | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| 精度 | ±（讀數的 2% + 2 位數） | |||
| 操作誤差 | ±（讀數的 5% + 5 位數） | |||
| 測量時間 | 固定頻率時通常為 8 秒使用自動頻率控制， 30 秒，完成有測量頻率循環 | |||
| 由于探針和輔助接地電極的電阻導致的附加誤差 | RH(RS + 2000 Ω)/RE x 1.25 x 10-6% + 5 位數 | |||
| RH 和 RS 測量誤差 | 固定頻率時通常為RE + RS + RH 的 10% | |||
| 探針電阻 | ≤ 1 MΩ | |||
| 輔助接地電極電阻 | ≤ 1 MΩ | |||
如果誤差處于 IEC61557-5 要求的限定范圍之內，則會自動檢查。 | ||||
| 測量分辨率的自動轉換取決于輔助接地電極電阻 RH | ||||
| Umeas = 48 V 時的 RH | < 300 Ω | |||
| < 6 Ω | ||||
| < 60 Ω | ||||
| < 600 Ω | ||||
| Umeas = 20 V 時的 RH | < 250 Ω | |||
| < 2.5 kΩ | ||||
| < 25 kΩ | ||||
| < 250 kΩ | ||||
| 分辨率 | 1 mΩ | |||
| 10 mΩ | ||||
| 100 mΩ | ||||
| 1 Ω | ||||

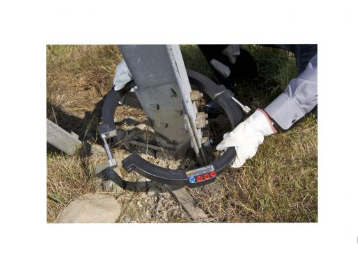

| 選擇性接地電阻測量 (RE 鉗口) | ||||
| 測量方法 | 按照 EN61557-5 標準用探針測量電流和電壓，并用額外的變壓器測量單個支路中的電流。 | |||
| 開路電壓 | 20/48 V，交流 | |||
| 短路電流 | 250 mA（交流） | |||
| 測量頻率 | 手動或自動選擇 94、105、111 和 128 Hz (AFC)，55 Hz (R1) | |||
| 噪聲抑制 | 120 dB（162/3、50、60 和 400 Hz） | |||
| 對地過載 | 對地Urms = 250 V（將不會啟動測量） | |||
| 測量量程 | 0.020 Ω 至 300 kΩ | |||
| 顯示范圍 | 0.001 Ω 至 2.999 Ω | |||
| 3.00 Ω 至 29.99 Ω | ||||
| 30.0 Ω 至 299.9 Ω | ||||
| 0.300 kΩ 至 2.999 kΩ | ||||
| 3.00 kΩ 至 29.99 kΩ | ||||
| 分辨率 | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 精度 | ±（讀數的 7% + 2 位數） | |||
| 操作誤差 | ±（讀數的 10% + 5 位數） | |||
| 由于探針和輔助接地典型電極電阻導致的附加誤差 | RH(RS + 2000 Ω)/RETOTAL x 1.25 x 10-6% + 5 位數 | |||
| RH 和 RS 測量誤差 | 固定頻率時通常為RETOTAL + RS + RH 的 10% | |||
| 測量時間 | 固定頻率時通常為8 秒使用自動頻率控制， 30 秒，完成有測量頻率循環。 | |||
| 待測單個支路的小電流 | 0.5 mA | 使用互感器 (1000:1) | ||
| 0.1 mA | 使用互感器 (200:1) | |||
| 通過互感器的干擾電流 | 3 A | 使用互感器 (1000:1) | ||
| 1. 使用的電流鉗/互感器。 | ||||
| 電阻測量 (R~) | ||||
| 測量方法 | 測量電流和電壓 | |||
| 測量電壓 | 20 V 交流電壓，矩形脈沖 | |||
| 短路電流 | > 250 mA（交流） | |||
| 測量頻率 | 手動或自動選擇 94、105、111 和 128 Hz (AFC) | |||
| 測量量程 | 0.020 Ω 至 300 kΩ | |||
| 顯示范圍 | 0.001 Ω 至 2.999 Ω | |||
| 3.00 Ω 至 29.99 Ω | ||||
| 30.0 Ω 至 299.9 Ω | ||||
| 300 Ω 至 2999 Ω | ||||
| 3.00 kΩ 至 29.99 kΩ | ||||
| 30.0 kΩ 至 299.9 kΩ | ||||
| 分辨率 | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| 精度 | ±（讀數的 2% + 2 位數） | |||
| 操作誤差 | ±（讀數的 5% + 5 位數） | |||
| 測量時間 | 通常為 6 秒 | |||
| 干擾電壓 | 24 V，過 24 V 無法啟動測量 | |||
| 過載 | Urms 值 = 250 V | |||
| 電阻測量（R 直流） | ||||
| 測量方法 | 可按照 IEC61557-4 進行電流-電壓測量 | |||
| 測量電壓 | 直流 20 V | |||
| 短路電流 | 250 mA DC | |||
| 測量值的公式 | 對于四極測量，可延長 H、S、ES 導線而不會產生附加誤差。 導線 E 中的電阻 > 1 ? 時，可導致 5m ?/? 的附加誤差。 | |||
| 測量量程 | 0.020 Ω 至 300 kΩ | |||
| 顯示范圍 | 0.001 Ω 至 2.999 Ω | |||
| 3.00 Ω 至 29.99 Ω | ||||
| 30.0 Ω 至 299.9 Ω | ||||
| 300 Ω 至 2999 Ω | ||||
| 3.0 kΩ 至 29.99 kΩ | ||||
| 30.0 kΩ 至 299.9 kΩ | ||||
| 分辨率 | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| 精度 | ±（讀數的 2% + 2 位數） | |||
| 操作誤差 | ±（讀數的 5% + 5 位數） | |||
| 測量序列 | 約 2 次測量/秒 | |||
| 測量時間 | 通常為 4 秒，包括極性反轉（二極或四極） | |||
| 干擾電壓 | 直流或交流電壓 ≤3 V，過 3 V 無法啟動測量 | |||
| 感應率 | 2 Henry | |||
| 過載 | Urms = 250 V | |||
| 測量導線電阻的補償 (RK) | ||||
| 在函數 RE 三極、RE 四極（鉗口）、R 交流和 R 直流二極中，可以打開測量導線電阻的補償 (RK) | ||||
| 測量值的公式 | R顯示 = R測量 - R補償2 | |||
| 2. 設定點輸入值 RK = 0.000 Ω，通過調整測量在 0.000 至 29.99 Ω 范圍內變化。 | ||||
| 無樁接地回路測量（雙鉗口，無樁） | ||||
| 開關檔位 | RA 四極（雙鉗口，無樁） | |||
| 分辨率 | 0.001 Ω 至 0.1 Ω | |||
| 測量量程 | 0.02 Ω 至 199.9 Ω | |||
| 精度 | ±（讀數的 7% + 3 位數） | |||
| 操作誤差 | ±（讀數的 10% + 5 位數） | |||
| 測量電壓 | Vm = 48 V 交流（初級電壓） | |||
| 測量頻率 | 128 Hz | |||
| 噪聲電流 (IEXT) | IEXT = 10 A（交流）(RA < 20 Ω) | |||
| 對地IEXT = 2 A（交流）(RA > 20 Ω) | ||||
| 測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量。 自動量程選擇。 僅當按照的小距離使用的電流鉗進行測量時，有關無樁接地回路測量的信息才有效。 | ||||
