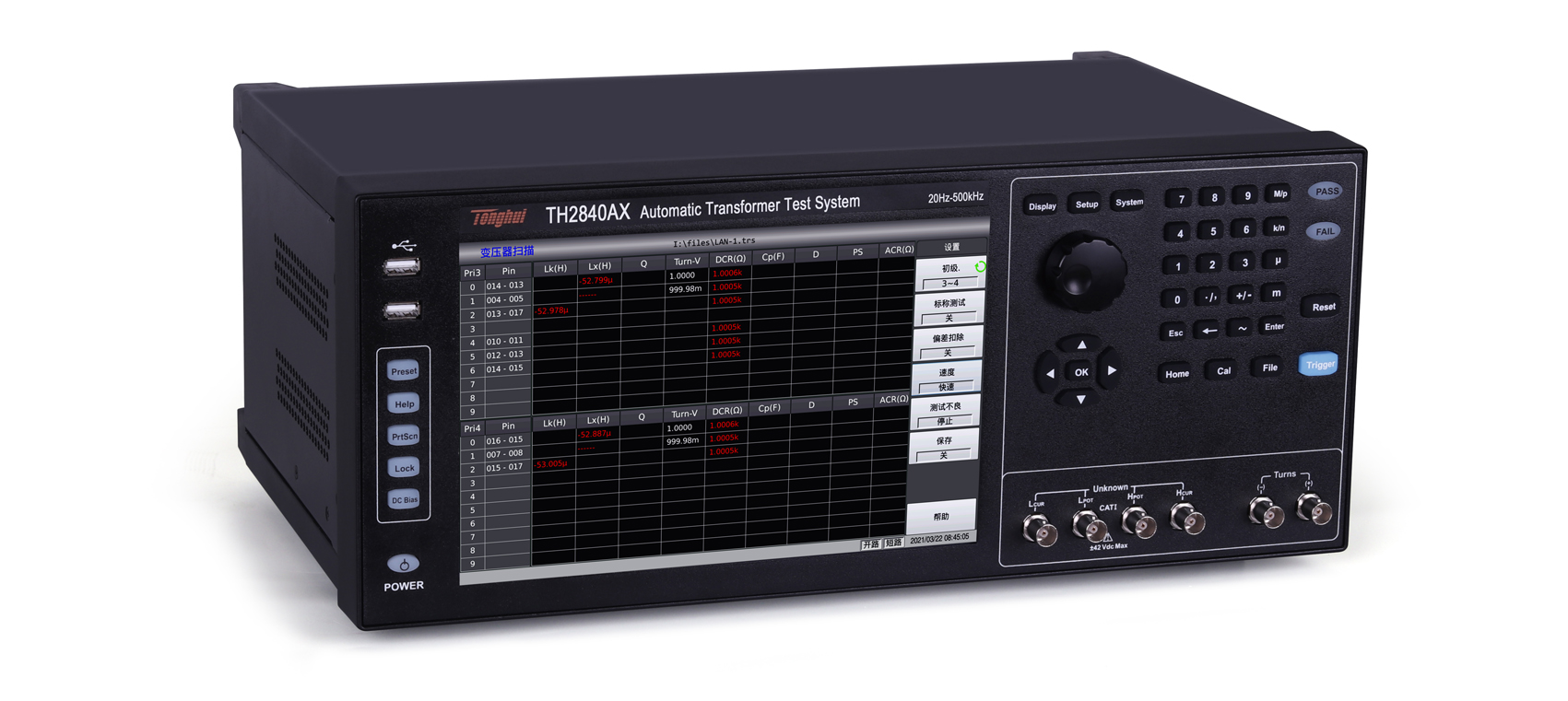

TH2840AX 自動變壓器測試系統產品詳細規格
技術參數
產品型號
TH2840AX
TH2840BX
TH2840NX
顯示
顯示器
10.1英寸(對角線)電容觸摸屏
比例
16:9
分辨率
1280×RGB×800
測試頻率
范圍
20Hz-500kHz
20Hz-2MHz
20Hz-500kHz
精度
0.01%
分辨率
0.1mHz (20.0000Hz-99.9999Hz)
1mHz (100.000Hz-999.999Hz)
10mHz (1.00000kHz-9.99999kHz)
100mHz (10.0000kHz-99.9999kHz)
1Hz (100.000kHz-999.999kHz )
10Hz (1.00000MHz-2.00000MHz)
AC測試信號模式
額定值(ALCOFF)
設定電壓為測試端開路時Hcur電壓
設定電流為測試端短路時從Hcur流出電流
恒定值
(ALCON)
保持DUT上電壓與設定值相同
保持DUT上電流與設定值相同
測試電平
電壓范圍
5mVrms-20Vrms
F≤1MHz 5mVrms-20Vrms
F>1MHz 5mVrms-15Vrms
5mVrms-20Vrms
準確度
±（10%×設定值+2mV）（AC≤2Vrms）
±（10%×設定值+5mV）（AC＞2Vrms）
分辨率
1mVrms(5mVrms-0.2Vrms)
1mVrms(0.2Vrms-0.5Vrms)
1mVrms(0.5Vrms-1Vrms)
10mVrms(1Vrms-2Vrms)
10mVrms(2Vrms-5Vrms)
10mVrms(5Vrms-10Vrms)
10mVrms(10Vrms-20Vrms)
電流范圍
50μArms-100mArms
分辨率(100Ω 內阻)
10μArms(50μArms-2mArms)
10μArms(2mArms-5mArms)
10μArms(5mArms-10mArms)
100μArms (10mArms-20mArms)
100μArms (20mArms-50mArms)
100μArms (50mArms-100mArms)
RDC測試
電壓范圍
100mV-20V
分辨率
1mV(0V-1V)
10mV(1V-20V)
電流范圍
0mA-100mA
分辨率
10μA(0mA-10mA)
100μA(10mA-100mA)
DC偏置
電壓范圍
0V-±40V
準確度
AC≤2V 1%×設定電壓+5mV
AC>2V 2%×設定電壓+8mV
分辨率
1mV(0V - ±1V)
10mV(±1V - ±40V)
電流范圍
0mA-±100mA
分辨率
10μA（0mA-10mA）
100μA（10mA-100mA）
內置電流源
電流范圍
0mA-2A
準確度
I>5mA ±（2%×設定值+2mA）
分辨率
1mA
輸出阻抗
30Ω，±4 @1kHz
100Ω，±2 @1kHz
LCR模塊測量參數
測量參數
方式
四參數任意選擇
AC
Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
DC
RDC、VDC、IDC
測試端配置
四端對
測試電纜長度
0m、1m、2m、4m
數學運算
與標稱值的偏差Δ，與標稱值的百分比偏差Δ%
等效方式
串聯、并聯
校準功能
開路OPEN、短路SHORT、負載LOAD
測量平均
1-255次
量程選擇
自動AUTO、手動HOLD
量程配置
LCR
100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
RDC
1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
測量時間
快速+：0.56ms
快速：3.3ms
中速：90ms
慢速：220ms
準確度
0.05%（具體參考說明書）
測量顯示范圍
Cs、Cp
0.00001pF-9.99999F
Ls、Lp
0.00001μH-99.9999kH
D
0.00001-9.99999
Q
0.00001-99999.9
R、Rs、Rp、X、Z、RDC
0.001mΩ-99.9999MΩ
G、B、Y
0.00001μs-99.9999S
VDC
±0V-±999.999V
IDC
±0A-±999.999A
θr
-3.14159-3.14159
θd
-179.999°-179.999°
Δ%
±（0.000%-999.9%）
TurnsRatio
1：0.001—1000：1
LCR模塊其他測試參數請參考TH2840系列LCR數字電橋技術參數部分
變壓器測量
測試參數
Cs/Cp：電容、Ls/Lp：電感、DCR：直流電阻、Zx：阻抗、Rs/Rp：電阻、D：損耗、Q：品質因數、dZ：相位角、Lk：漏感、Phase：相位)、Balance：平衡
Turns-Ratio（圈數比）：Ns:Np=U2/U1，Np:Ns=U1/U2 Turns（圈數)：Ns=Np×U2/U1，Np=Ns×U1/U2
測試模式
連續
在單次觸發方式下，手動觸發一次，測完設置的變壓器有測試參數一次
單步
在單次觸發方式下，手動觸發一次，測量變壓器的一個測量參數，再觸發一次，再測下一個參數
測量時間
快速
快速：3.3ms, 快速+：1ms(＞10kHz)
中速
中速：90ms
慢速
慢速：220ms
偏置源
參考偏置部分參數
平均次數
每個測試參數可以設置不同的平均次數，平均次數為0-255
延時
每個測試參數可以設置不同的延時時間，
變壓器掃描
內置掃描路數（PIN）
6×（24×2）=288PIN（AX,BX無內置掃描板）
變壓器HANDLE接口
引腳定義
NS1-NS30、GOOD、NG、TEST、觸發、復位（與TH2829X系列一致）（NX）（AX,BX NSI-NS9）
輸出特點
光耦隔離，ULN2003驅動增強，集電極輸出
模式
直讀、百分比
量程
自動、保持
偏置源
參考偏置部分參數
外接掃描盒
兼容TH1901系列、TH1831掃描盒
繞組數
初級
60
次級
9
平均次數
每個測試參數可以設置不同的平均次數，平均次數為0-255
延時
每個測試參數可以設置不同的延時時間
測量時間
快速
快速：3.3ms(≥1kHz), 快速+：1ms(≥10kHz) (不含繼電器動作時間)
中速
中速：90ms
慢速
慢速：220ms
測試引線接口
25*2pinFRC插座，引腳順序與TH2829系列完全相同（NX）
其他功能及參數
存儲調用
內部
約100M非易失存儲器測試設定文件
外置USB
測試設定文件、截屏圖形、記錄文件
鍵盤鎖定
可鎖定前面板按鍵

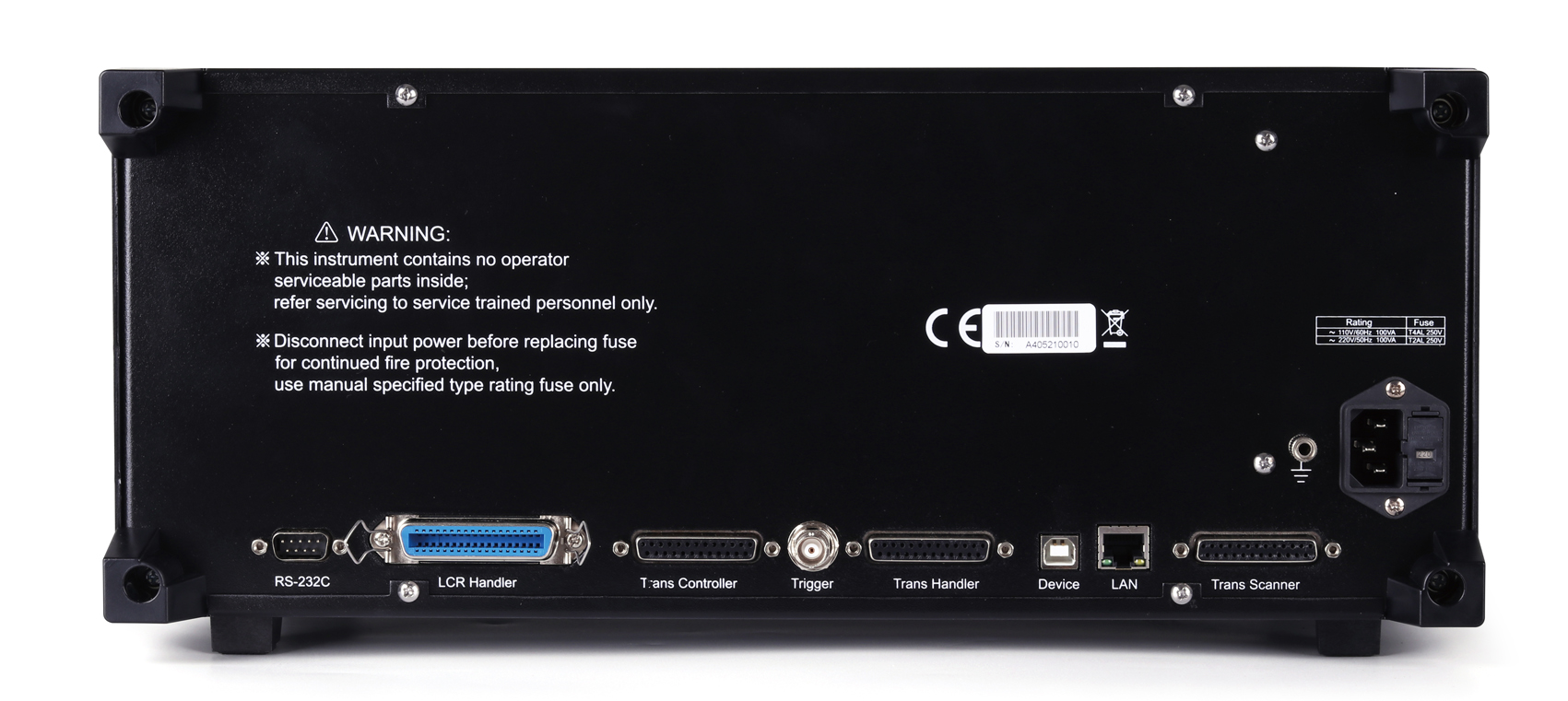

接口
USB HOST
2個USB HOST接口，可同時接鼠標、鍵盤，U盤同時只能使用一個
USB DEVICE
通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB2.0相符合，陰接頭用于連接外部控制器。
LAN
10/100BaseT以太網，8引腳，速度自適應
HANDLER
用于Bin分檔信號輸出
外部DC BIAS
控制
支持TH1778A(變壓器掃描不支持)
RS232C
標準9針，交叉
RS485
可以接收改制或外接RS232轉RS485模塊
開機預熱時間
60分鐘
輸入電壓
100-120VAC/198-242VAC可選擇，47-63Hz
功耗
不小于130VA
尺寸（WxHxD）mm3
430mm(W)x177mm(H)x265mm(D)
430mm(W)x177mm(H)x405mm(D)
重量 (kg)
11kg
17kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
| 連接線纜 | TH26058A | ||||
| 兩端測試線 | TH26004B | ||||
| 手動變壓器掃描測試夾具 | TH1806B | ||||
| 腳踏啟動開關 | TH1801-001 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
