圖片僅供參考,產品以實物為準
TH2690A 皮安表/絕緣電阻計產品詳細規格
技術參數
產品型號
TH2690A
顯示
顯示器
5.0寸電容式觸摸彩色LCD顯示器
測量分辨率
6?位
電流測量
量程
精度
分辨率
20pA
------
------
200pA
------
------
2nA
±（0.2%+50fA）
1fA
20nA
±（0.2%+3pA）
10fA
200nA
±（0.2%+5pA）
100fA
2μA
±（0.1%+50pA）
1pA
20μA
±（0.05%+500pA）
10pA
200μA
±（0.05%+5nA）
100pA
2mA
±（0.05%+50nA）
1nA
20mA
±（0.05%+500nA）
10nA
電阻測量
量程
精度
分辨率
1MΩ
±（0.135%+1Ω）
1Ω
10MΩ
±（0.135%+10Ω）
10Ω
100MΩ
±（0.185%+100Ω）
100Ω
1GΩ
±（0.285%+1kΩ）
1kΩ
10GΩ
±（0.41%+10kΩ）
10kΩ
100GΩ
±（0.41%+100kΩ）
100kΩ
1TΩ
±（0.45%+1MΩ）
1MΩ
10TΩ
------
------
100TΩ
------
------
量程
電流量程
電壓源
1MΩ
200μA
20V
10MΩ
20μA
20V
100MΩ
2μA
20V
1GΩ
200nA
20V
10GΩ
20nA
20V
100GΩ
2nA
20V
1TΩ
2nA
200V
10TΩ
------
------
100TΩ
------
------
測量電阻
10TΩ
電壓測量（獨立輸入單元）
量程
精度
分辨率
2V
±（0.05%+40μV）
1μV
20V
±（0.05%+400μV）
10μV
輸入阻抗
>200TΩ
電荷測量（指標在1s內有效）
量程
------
2nC
------
20nC
------
200nC
------
2μC
------
電壓源
量程
精度
分辨率
20V
±（0.05%+2mV）
700μV
1000V
±（0.05%+100mV）
35mV
量程
輸出電流
20V
±20mA
1000V
±1mA
電壓源功能
直流、掃描(單掃描、雙掃描、列表掃描)、 ARB (方波)
溫度測量范圍及精度
-40℃-10℃
1℃
10℃ - 55℃
0.5℃
55℃ - 80℃
1℃
濕度測量范圍及精度
0 - 20%RH
4%
20- 80%RH
3%
80-RH
4%
視圖模式
儀表視圖、圖形視圖、直方圖、滾動視圖

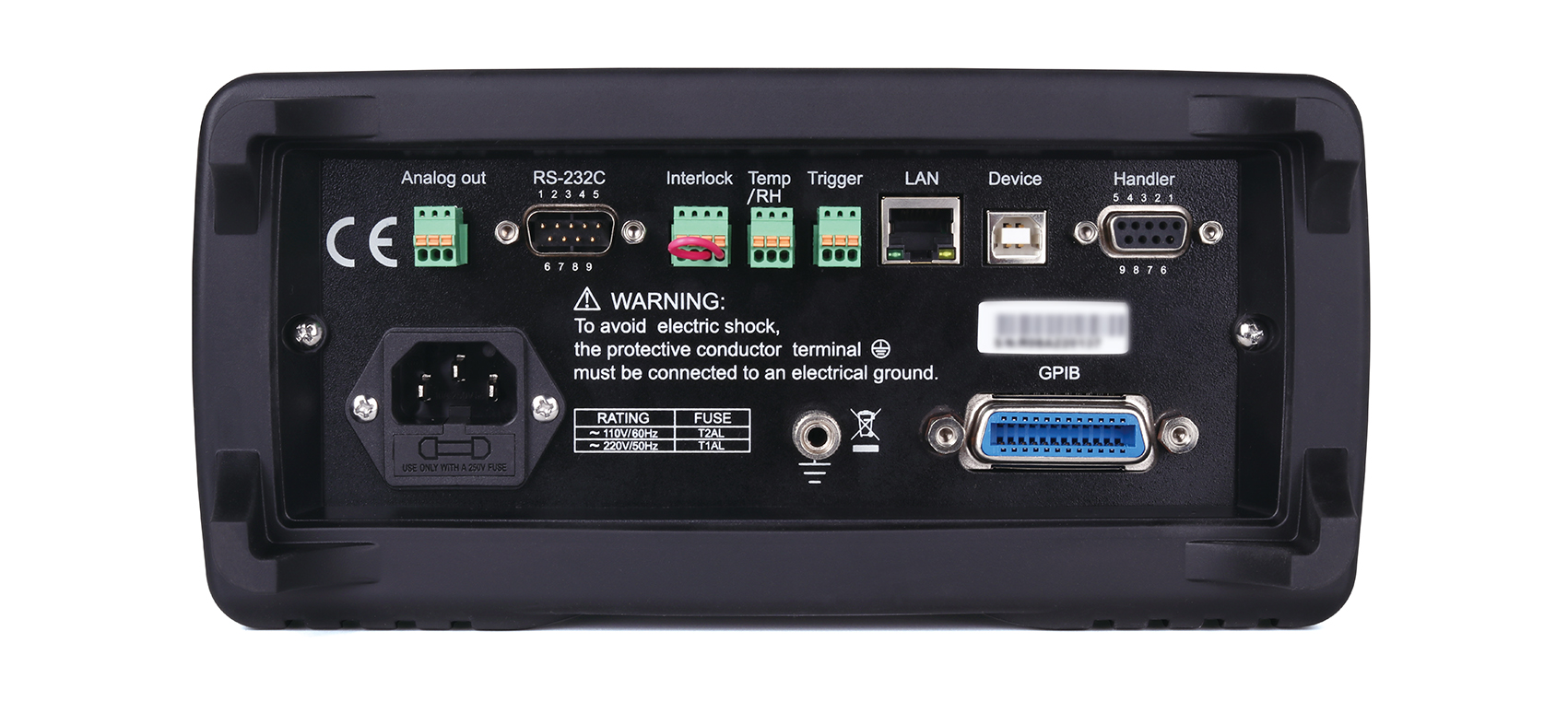

測試端子
電壓輸入
三軸BNC
電流輸入
三軸BNC
電壓輸出
√
COMMON
√
GROUND
香蕉座
接口
D/A輸出
±2V FS
HANDLER
√
通訊接口
RS232、USB DEVICE、USB HOST、LAN、GPIB
傳感器輸入
溫濕度
互鎖輸入
√
環境溫度與濕度
使用溫濕度
0°C--45°C，30 %--80 %，無冷凝
存放溫濕度
-20°C--60°C，10 %--90 %，無冷凝
精度保證
23℃±5℃， 30%-80%RH
預熱時間
1小時
環境溫度變化
自校準后小于±3℃
校準周期
1年
一般指標
電源
AC：90 V--264 V, 50/60 Hz；或 DC：127 V—370 V
功率
上架尺寸
215(W)×88(H)×412(D)
外形尺寸
235(W)×111(H)×440(D)
重量
3.5kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路連接線 | TH26058C | ||||
| 高壓測試線 | TH90003D | ||||
| 高壓測試線（紅色） | TH90003E | ||||
| 溫濕度傳感器 | TH2690_THS | ||||
| 連接線纜 | TH26058D | ||||
| Φ4鱷魚夾（紅黑各一個） | TH26058F | ||||
| Φ4防電燈籠插線纜（雙頭線纜、紅黑各一根） | TH26058G | ||||
| USB接口線 | TH26017(USB連接線 2H/USB-AM USB-BM/L 1500) | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 連接線纜 | TH26058B | ||||
| Φ4燈籠表筆（紅黑各一個） | TH26058E | ||||
