VICTOR 6415B免解扣桿塔接地電阻測試儀產品詳細規格
應用領域
適用于電力、郵電、鐵路、通信、礦山等部門測量桿塔接地電阻及電氣安全檢查與接地工程竣工驗收。
產品特點

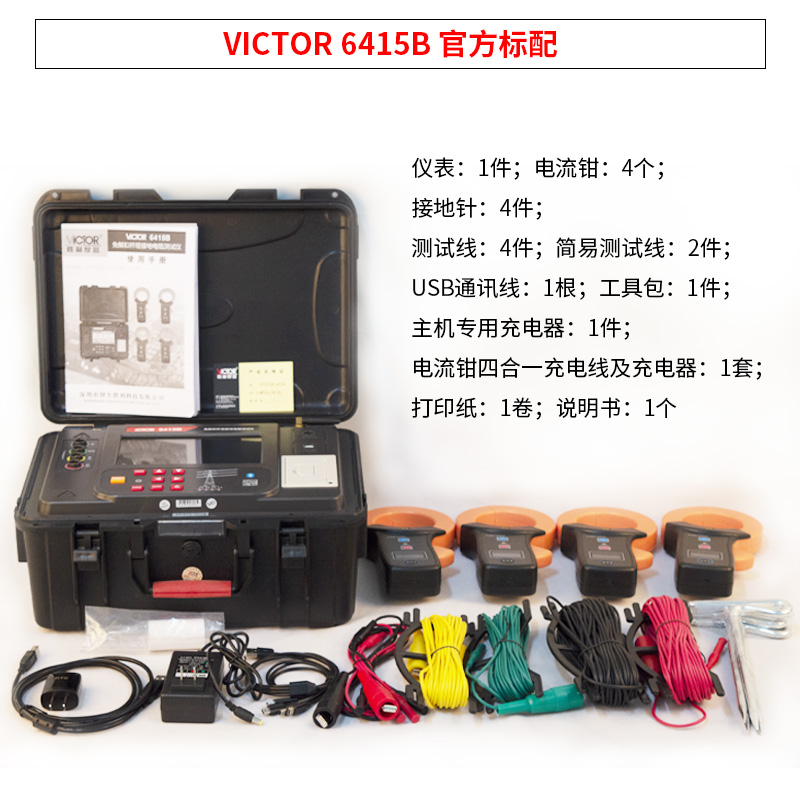

1、由主機、4個電流鉗、測試線、輔助接地棒、通訊線、打印機等組成；
2、主機采用7寸彩屏，測試結果一目了然；
3、電流鉗與主機采用無線通訊，儀表還具有藍牙通訊，下載APP后可在手機進行測試及查看測試結果；
4、能存儲100組數據，通過上位機軟件上傳測試結果，實現歷史數據讀取、查閱、保存、報表、打印等功能；
5、外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用；
6、配有大容量可充電鋰電池組，特別適合在戶外工地使用。
測量精度
測量功能 | 測量范圍 | 精 度 | 分辨力 |
接地電阻(R) (4鉗法) | 0.10Ω～20.00Ω | ±10%rdg±5dgt | 0.01Ω |
20.0Ω～200.0Ω | 0.1Ω | ||
接地電阻(R) | 0.10Ω～20.00Ω | ±2%rdg±3dgt | 0.01Ω |
20.0Ω～200.0Ω | ±2%rdg±3dgt | 0.1Ω | |
200Ω～2000Ω | ±2%rdg±3dgt | 1Ω | |
2.00kΩ～20.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1m～100m； π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m； π=3.14) | 10Ωm | |
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
交流電流（A～） | 1.00mA～50.00mA | ±2%rdg±3dgt | 0.01mA |
0.50A～5.000A | ±2%rdg±3dgt | 0.001A | |
5.0A～500.0A | ±3%rdg±3dgt | 0.1A | |
接地電壓（V～） | 0.0V～200.0V | ±2%rdg±3dgt | 0.1V |
技術指標
基本功能 | VICTOR 6415B | |
量 程 | 4鉗法測接地電阻：200Ω | |
接地電阻：0.00Ω～20.00kΩ | ||
交流電流：1.00mA～500.0A | ||
接地電壓：0.0V～200.0V | ||
測量方法 | 桿塔接地電阻：4鉗法 | |
接地電阻：額定電流變極法 | ||
土壤電阻率：四極法(溫納法) | ||
交流電流：鉗形CT，有效值采集 | ||
接地電壓：分壓，有效值采集 | ||
電流鉗口徑 | Φ68mm | |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) | |
短路測試電流 | AC 55mA max | |
開路測試電壓 | AC 15V max | |
測試電壓波形 | 正弦波 | |
標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 | |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 | |
輔助接地棒 | 4根：φ10mm×250mm（約935g） | |
測量時間 | 接地電阻、土壤電阻率：約30秒/次 | |
通訊接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 | |
打 印 機 | 內置式 | |
數據存儲 | 100組，“001/100”存儲指示，顯示“100/100”表示存儲已滿 | |
溢出顯示 | 量程溢出時“OL”符號指示 | |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～20kΩ(100R+rC<20kΩ，100R+rP<20kΩ) | |
報警功能 | 測量值過報警設定值時，“警號”報警符號提示 | |
自動關機 | 開機后30分鐘，自動關機 | |
電池電壓 | 當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需進行充電 | |
工作電流 | 待機: 約400mA；測量：約550mA | |
工作溫濕度 | -10℃～40℃；80%rh以下 | |
存放溫濕度 | -20℃～60℃；70%rh以下 | |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 | |
防護等級 | IP65（合蓋時） | |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) | |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004。 |
