VICTOR 4108A架空線路接地故障巡查儀產品詳細規格
應用領域
用于故障線路停電后快速準確定位接地故障點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。
產品特點

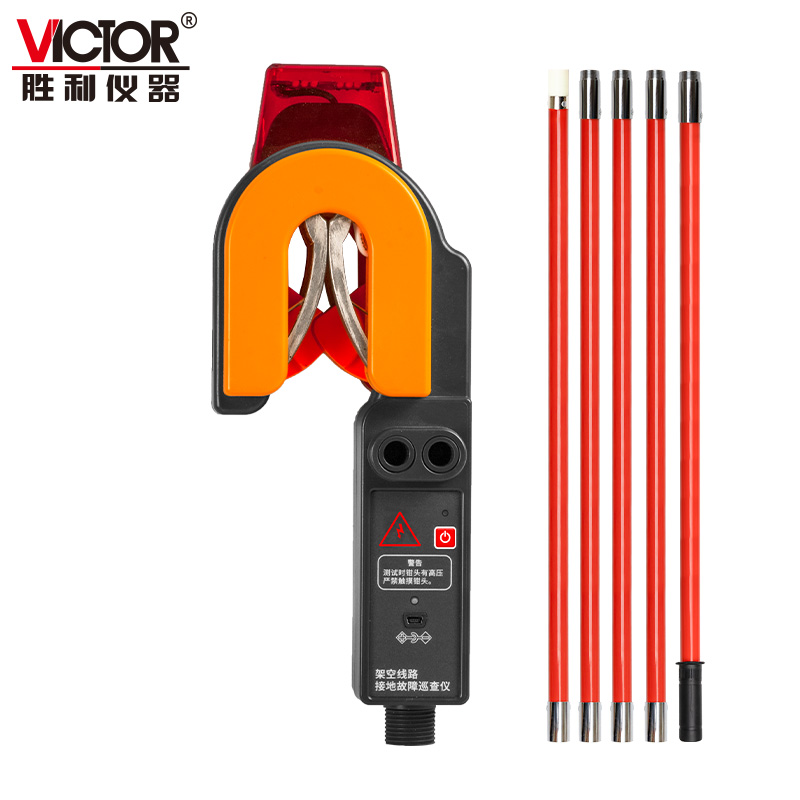

1. 創新的集成式檢測鉗集信號發射、采集于一體，鉗形結構，掛接方便，一次掛裝即可完成線路故障測試，無需分兩處進行輸出信號和采集信號操作，也無需斷開PT，測試便捷快速，減少了作業人員，提高工作效率。
2. 檢測鉗帶有非接觸驗電器，被測線路如帶電發出燈光報警，同時主機會播報語音提示，確保操作人員和設備的安全。
3. 特別適合有電纜分支的故障線路。短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。
4. 輸出電壓高達8000V，有8000V及3000V兩檔選擇，滿足用戶不同需求。
5. 大容量充電電池，充滿電后可完成整條線路的巡查工作。
6. 檢測速度快，掛接后數秒種即可得到測試結果。
7. 7寸彩屏故障指向清晰明了。
8. 語音播報功能，提示故障方向。
9. 具有藍牙通訊功能，通訊距離可達40m，下載APP后可在手機進行測試及查看測試結果，做手持接收器使用。
測試原理
在架空線路停運后，由主機輸出低頻高壓信號，通過檢測鉗左右兩側的發射鉗分別向線路施加交流電壓信號，檢測鉗中間的高靈敏電流互感器檢測兩側電流幅值、相位。電流經過主機、檢測鉗，流經故障線路，在接地故障點入地并通過接地針返回主機。
儀器輸出為高壓交流信號，分布電容與故障接地電阻構成RC并聯電路，通過檢測線路兩側的電壓、電流信號以及電壓與電流之間的相位，判斷出當前負載是容性還是感性負載，再通過比較左側和右側純阻性阻抗的大小，從而確定接地故障點位于左側還是右側。沿線路將檢測鉗依次掛接在線路上，手持接收器指示出故障點的方向，以此逐漸逼近故障點。
主機測試界面
7寸彩屏，清晰顯示：故障指示方向、現場測試參數、歷史測試記錄、電池電量、通訊情況、操作方法。
藍牙APP測試界面
技術指標
基本功能 | VICTOR 4108A |
功能 | 架空線路接地故障查找 |
測試方式 | 鉗形CT |
輸出電壓 | AC 3000V/8000V |
輸出頻率 | 50Hz |
鉗口尺寸 | Φ36mm |
驗電報警 | 檢驗被測電纜線是否帶電，帶電發出聲光報警 |
通訊方式 | 433MHz無線通訊 |
無線通訊距離 | 50m(空曠環境下) |
藍牙通訊距離 | 40m(空曠環境下) |
數據上傳 | 主機帶有USB接口，上傳測試數據 |
電池電量 | 顯示主機及檢測鉗電池電量 |
工作溫濕度 | 溫度: -20℃～70℃，濕度：5～90％RH |
工作高度 | 海拔<5000m |
絕緣桿尺寸 | Φ32mm，1m/節(5節) |
基本參數 | |
電源 | 主機：14.8V 5200mAh鋰電池；檢測鉗：3.7V 2600mAh鋰電池 |
顯示屏尺寸 | 7寸彩色LCD，尺寸153.8mm×85.6mm |
機身顏色 | 黑色 |
機身重量 | 主機：約890g；檢測鉗：約702g |
機身尺寸 | 主機：355mm×272mm×164mm；檢測鉗：297mm×118mm×94mm |

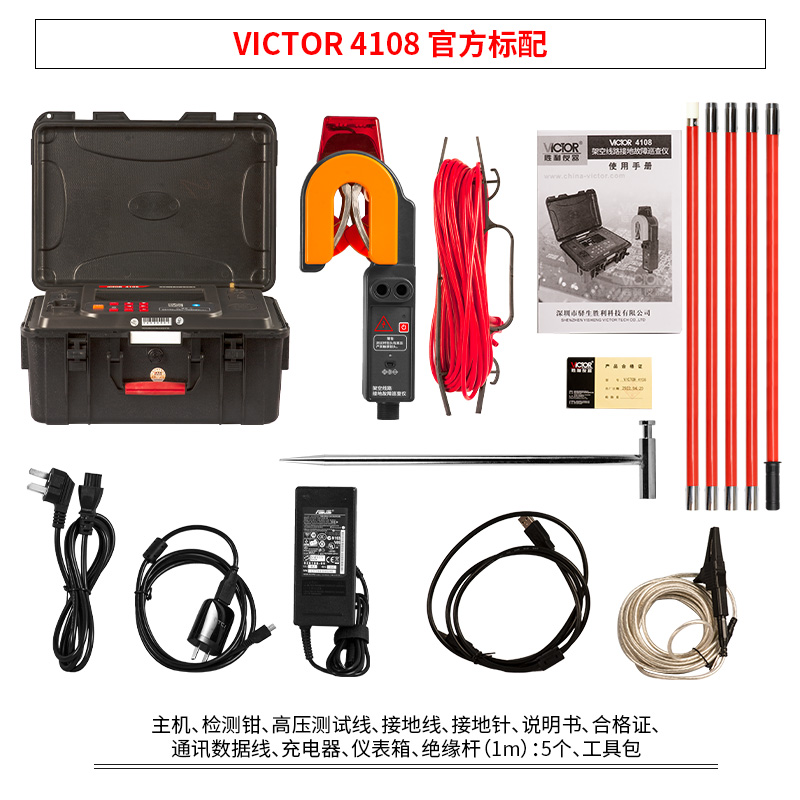

標準配件 | 主機：1臺；檢測鉗：1臺；高壓測試線：1根；接地線：1根；接地針：1個；通訊數據線：1條；充電器：2套；儀表箱：1個；絕緣桿（1m）：5個；工具包：1件 |
標準內包裝 | 紙箱+工具箱 |
外包裝尺寸 | 主機：60*27*53cm 絕緣桿：104*24*14cm |
標準包裝數量 | 1 |
標準包裝箱毛重 | 約11.5kg（含絕緣桿） |
