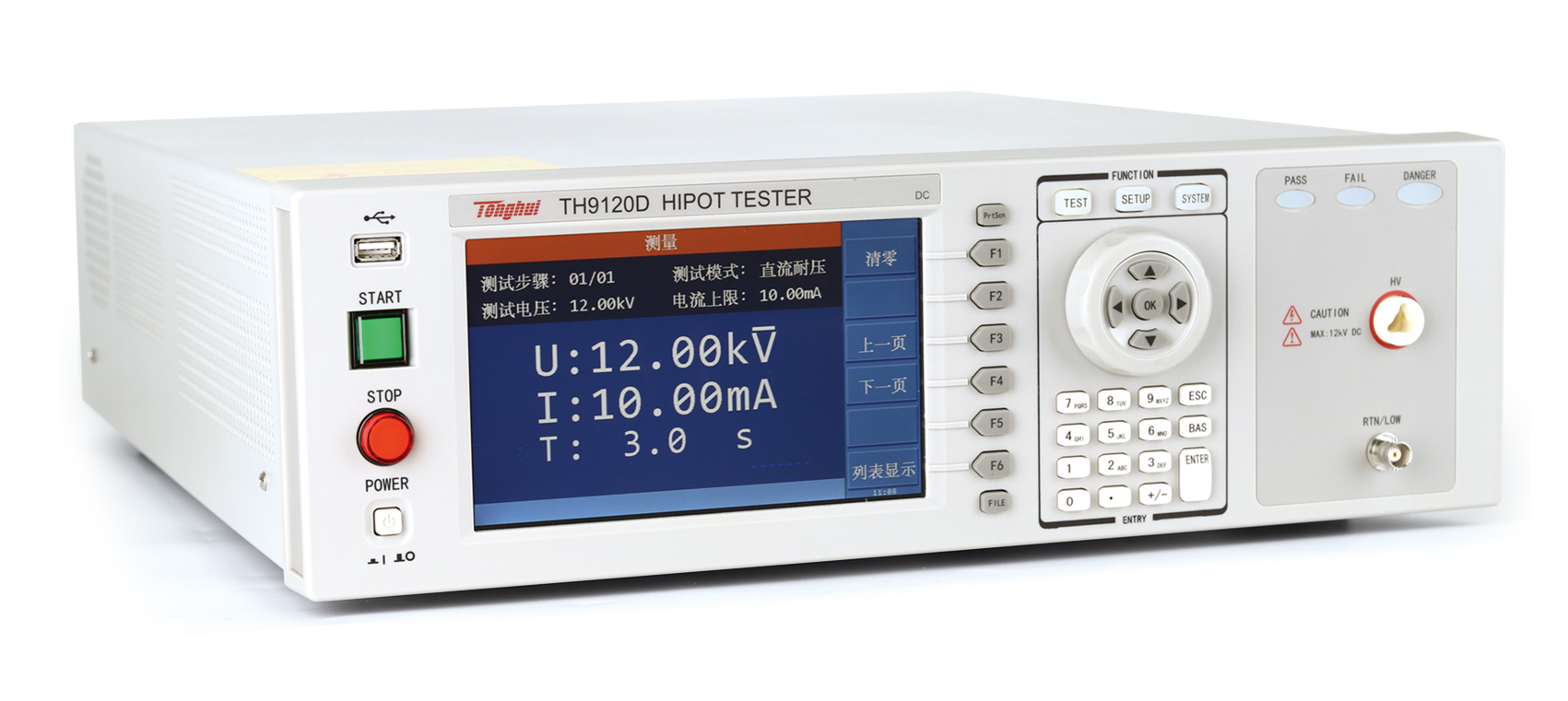

TH9120D 程控直流耐壓絕緣測試儀產品詳細規格
技術參數
型號
TH9120A
TH9120D
測試模式
AC/OSC
DC/IR
耐壓測試
輸出電壓
AC
電壓范圍
0.05-10.0kV
-------------
電壓波形
50/60Hz ±0.1% 正弦波
-------------
輸出功率
200VA（10.0kV 20mA）
-------------
DC
電壓范圍
-------------
0.05-12.0kV
輸出功率
-------------
120VA（12.0kV 10mA）
負載變動率
±（1%設定值 + 10V） （額定功率）
電壓分辨率
2V
電壓精度
±（1%設定值 + 0.1%滿刻度）
電流測試范圍
AC
電流范圍
0.001mA-20mA
-------------
電流分辨率
0.001mA
-------------
電流精度
0.100mA-2.999mA
±（1%讀值 + 0.5%滿刻度）
-------------
3.00mA-20.00 mA
±（1.5%讀值 + 0.5%滿刻度）
-------------
DC
電流范圍
-------------
0.0001mA-10mA
電流分辨率
-------------
0.1uA
電流精度
-------------
±（1%讀值 + 0.5%滿刻度）
短路電流
40mA (僅交流測試)
快速放電功能
測試結束后自動放電（DCW）
絕緣電阻測試
輸出電壓
-------------
DC：0.05-5.0kV
電壓分辨率
-------------
2V
電壓精度
-------------
±（1%設定值 + 0.5%滿刻度）
電阻測試范圍
-------------
0.1MΩ– 50.0GΩ
電阻測試精度
電壓≥0.5kV
-------------
-------------
1MΩ–1GΩ ±(3%讀數+0.1%滿刻度)
1GΩ–10GΩ ±(7%讀數+2%滿刻度)
10GΩ–50GΩ ±(10%讀數+1%滿刻度)
電壓＜500V
-------------
0.1MΩ–1GΩ ±(5%讀數+2%滿刻度)
電弧偵測
程序設定
AC
1.0mA-20.0mA
-------------
DC
-------------
1.0mA-10.0mA
OSC開短路偵測
采樣標準電容范圍
0.001～40nF
-------------
開路判斷范圍
10%～
-------------
短路判斷范圍
～500%
-------------
時間設定
測試時間
0.3～999s，0表示持續測試
上升時間
0.1～999s，0表示關閉
下降時間
0.1～999s，0表示關閉
等待時間
0.1～999s，0表示關閉 （僅直流耐壓）
安全防護功能
觸電保護
0.5mA ± 0.25mA 可選擇：打開或關閉
啟動保護 Interlock
引腳接低，才允許高壓輸出
面板操作保護
鍵鎖、密碼
報警指示
合格：短音，綠燈；不合格：長音，紅燈
存儲與接口
內部存儲器
可存儲100個文件，每個文件可編輯50個步驟
標配接口
RS232、USB DEVICE、USB HOST、LAN、HANDLER
選配接口
GPIB
環境溫度與濕度
參數比對溫度
18℃～28℃，濕度: 30%～70%RH
正常工作溫度
0℃～45℃，濕度: 20%～90%RH
儲藏環境溫度
-10℃～55℃，濕度：< 80%RH
一般指標
電源
100V～240VAC，47Hz～63Hz功率
空載：< 100W 額定功率：300W
體積
430mm（W）x 132mm（H）x 500mm（D）
重量
21kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜(黑色) | TH90003B | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
| TH9010系列高壓測試電纜(帶夾子) | TH90015 | ||||
