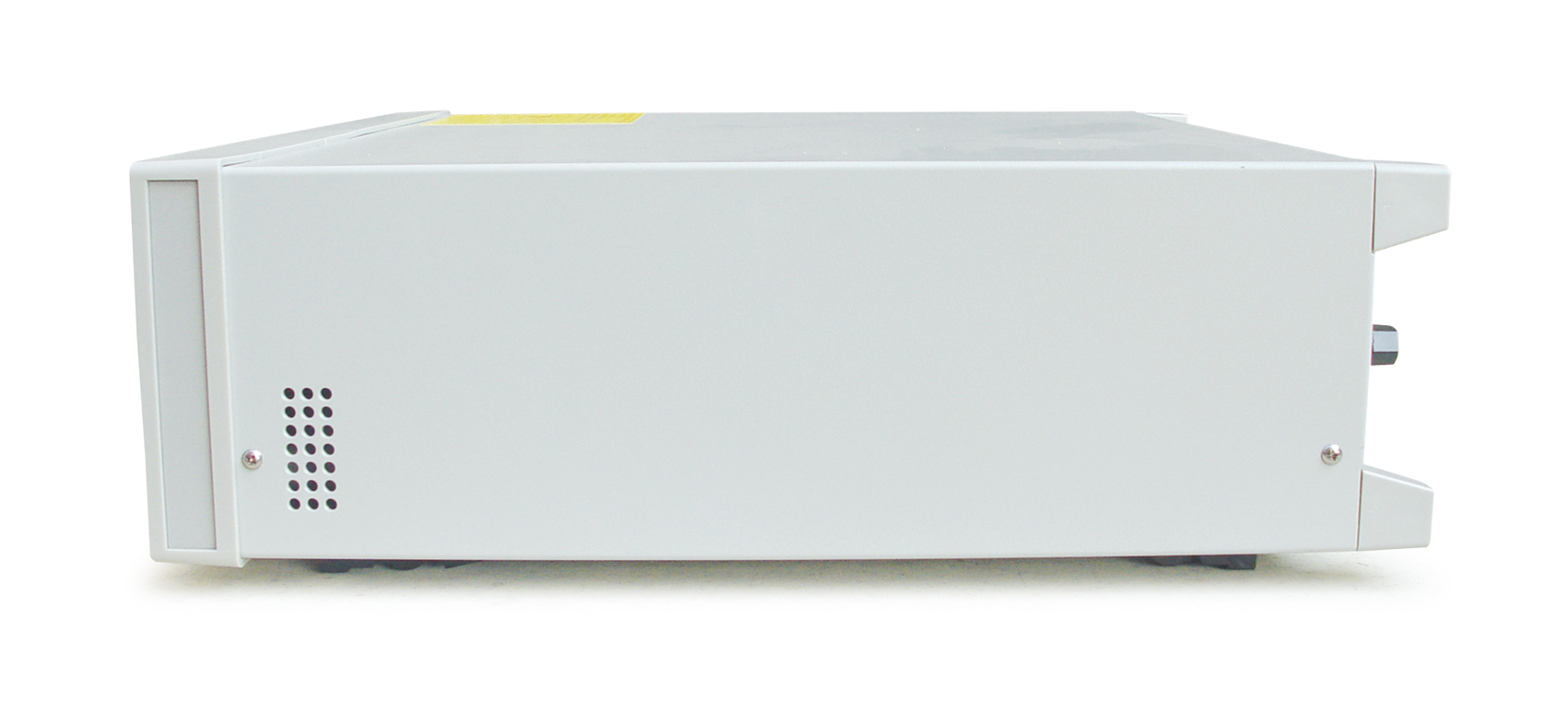

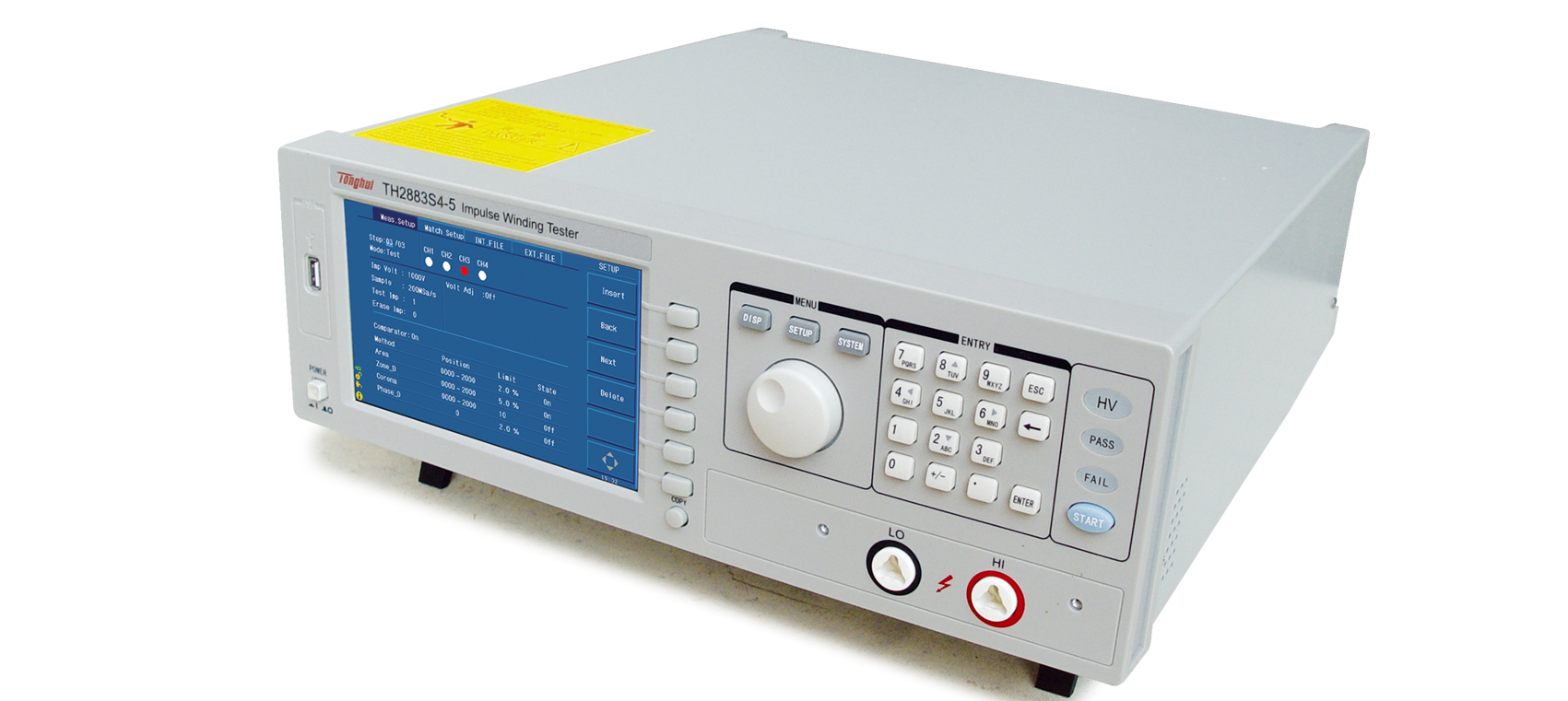

圖片僅供參考,產品以實物為準
TH2883S4-5 脈沖式線圈測試儀產品詳細規格
技術參數
型號
TH2883-1
TH2883-5
TH2883-10
TH2883S8-5
TH2883S4-5
脈沖電壓
30V-1200V
5V步進±5%±5V
100V-5000V
10V步進±5%±15V
500V-10kV
20V步進±5%±25V
100V-5000V
10V步進±5%±15V
100V-5000V
10V步進±5%±15V
通道數
1
1
1
8
4
電感測試范圍
≥1uH
≥10uH
≥20uH
≥10uH
≥10uH
脈沖能量
0.02焦耳
0.25焦耳
0.5焦耳
0.25焦耳
0.25焦耳
測量速度
6次/秒
6次/秒
3次/秒(10kV電壓時)
6次/秒(單通道)
6次/秒(單通道)
施加脈沖數
到32個
輸入阻抗
5MΩ
顯示器
800x480點65k色TFT，波形顯示范圍600x256
波形采集
采樣率: 200Msps, 8級可調分辨率: 8 Bits存儲深度:6k Bytes樣本平均:1-32
判定方法
?面積比較 ?面積差比較 ?電暈放電 ?相位差比較
波形測量
波形的電壓、波形的頻率、波形的時間
觸發方式
手動觸發、外部觸發、總線觸發，內部觸發
判別輸出
OK/NG 顯示，LED 燈指示，蜂鳴器報警
測量統計
具有測量結果的統計功能
存儲器
儀器內部可以存儲20組標準波形和儀器設置也可以使用U盤作為外部存儲器

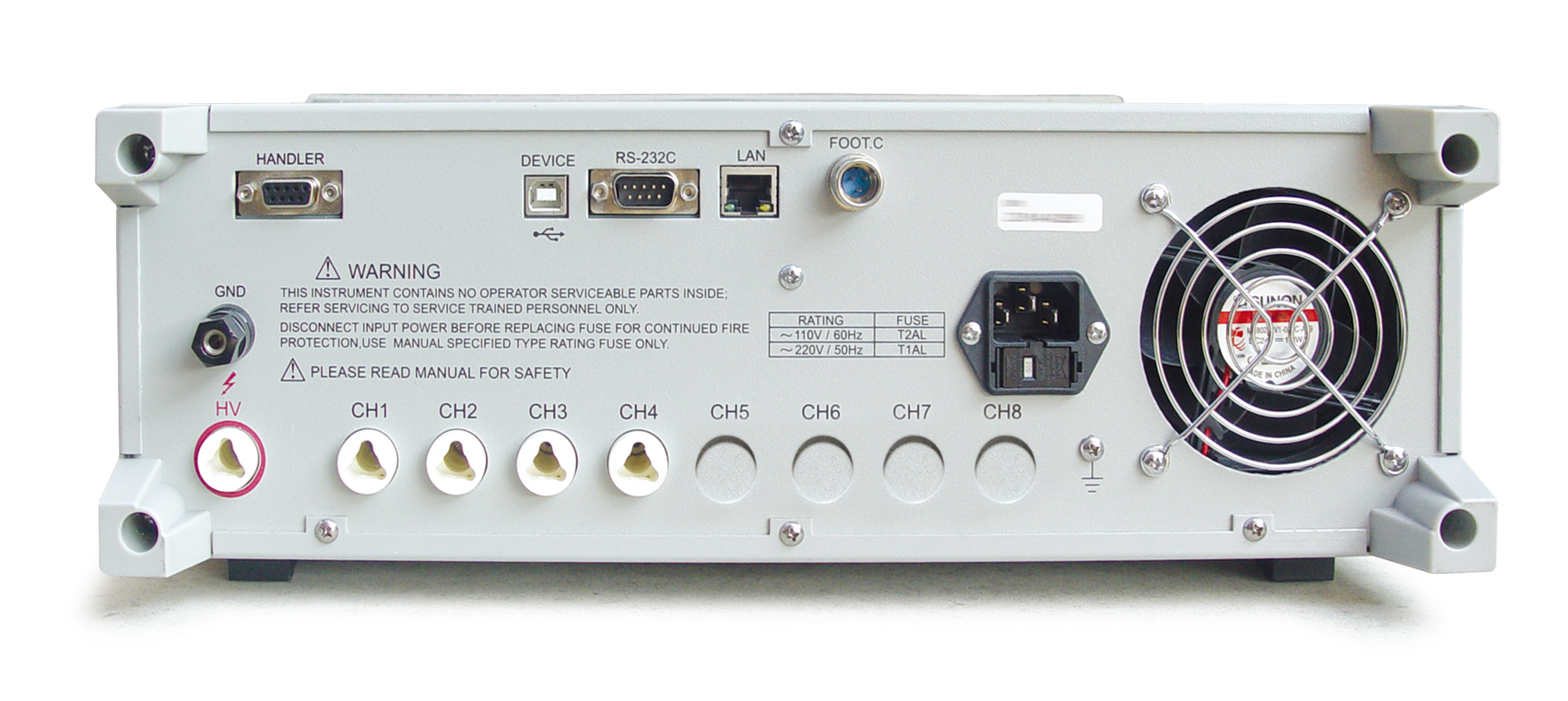

接口
Handler,RS232C,USB Device,USB Host，Lan
電源
供電電源
110V/220V±10% 50Hz/60Hz±5%
電源功耗
≤200VA
通用條件
工作環境
溫度
0℃ - 40℃
濕度
≤75% R.H.
安全和電磁兼容
IEC61010-1:2001,IEC61326-2-1:2005
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
| 高壓測試線 | TH2883-01 | ||||
| 腳踏啟動開關 | TH2882-001 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 測試夾具 | TH26052 | ||||
| 測試夾具 | TH26053 | ||||
