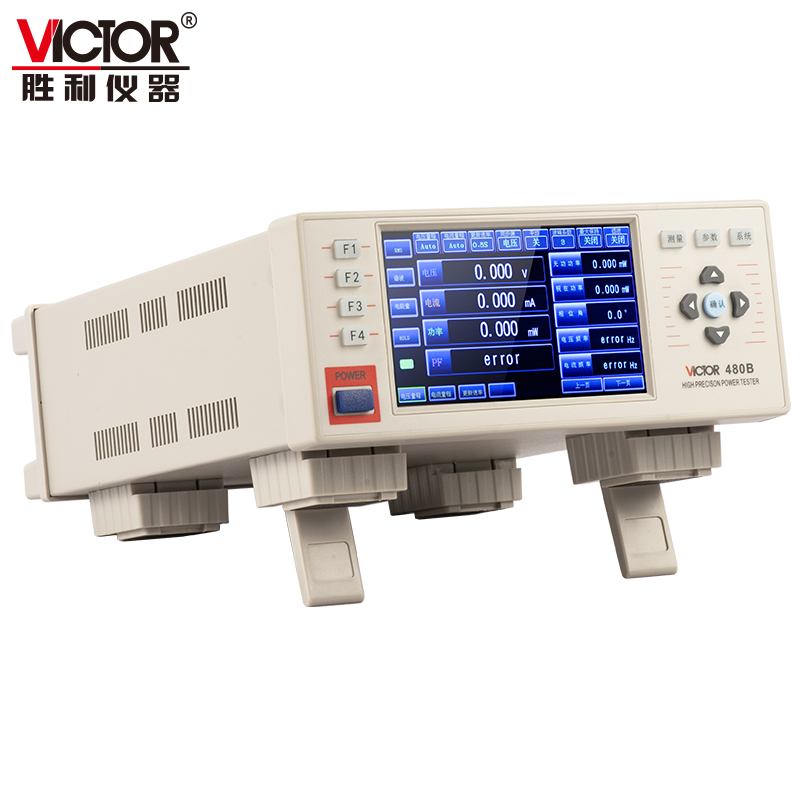

VICTOR 480B高精度功率計產品詳細規格
應用領域：
適用于自動化生產線、家用電器生產線、電源、充電器、照明電器、電動機等的檢測，是眾多企業評估設備節能性能常用的功率測量儀器。
產品特點：
高精度，低待機功耗測量；
諧波曲線/柱狀圖顯示；
支持記憶功能；
USB／RS232／RS485接口基本滿足用戶不同的測試通信需求；
具有報警功能，有效提高工作效率。
技術規格
基本功能 | VICTOR 480B |
測量功能 | 電壓、電流、功率、功率因數、相位角、頻率、電能累計、安時累計、諧波、電能計時 |
帶寬 | DC: 0.5Hz～1KHz |
輸入方式 | 電壓電流均為浮置輸入 |
顯示更新 | 顯示刷新周期0.1秒~5秒可設 |
線路濾波 | 截止頻率500Hz |
A/D轉換 | 采樣周期約70μS，24位，電壓，電流同時采樣 |
輸入阻抗 | 電壓輸入阻抗約2MΩ、電流輸入阻抗低檔約0.5Ω，約4mΩ。外部傳感器信號輸入端子輸入阻抗根據輸入電壓變化而變化，10V時約100kΩ， 2V時約20 kΩ。 |
校零方式 | 每次換量程時或每次改變測量模式時校準零點。 |
測量模式 | RMS（真有效值） VOLTAGE MEAN（電壓整流平均，電流真有效值） AC（交流） DC（直流） |
整機功耗 | < 10VA |

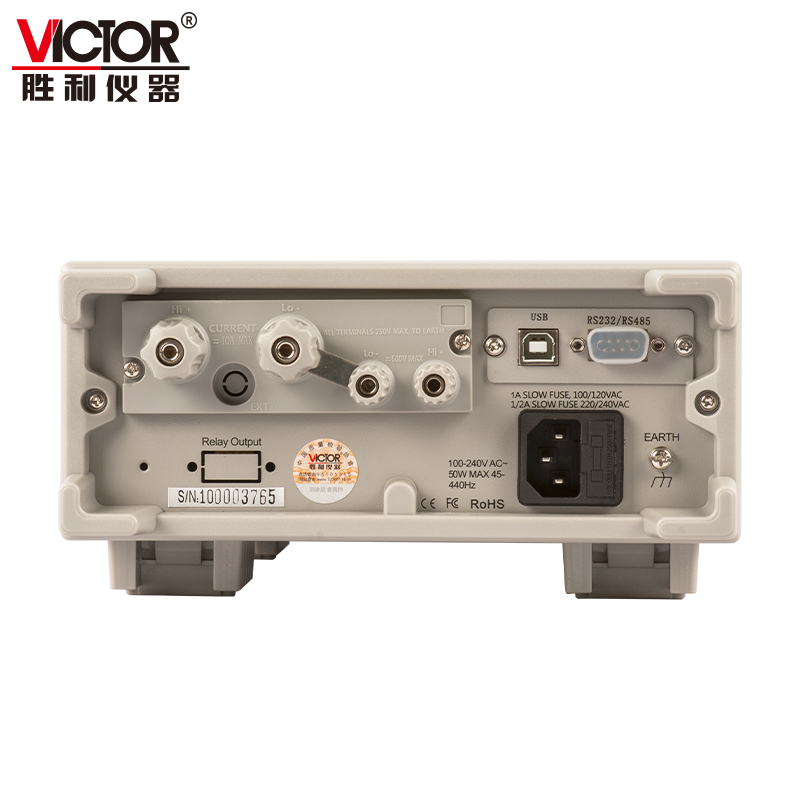

通訊接口 | USB（標配）,RS-232/485（標配）,以太網（選配） |
基本精度 | VICTOR 480B | ||
功能 | 測量范圍 | 誤差 | 小分辨率 |
電壓 | 0.5V～600V | DC ±（讀數的0.1％＋量程的0.2％） 0.5Hz ≤f ≤45Hz ±（讀數的0.1％＋量程的0.2％） 45Hz≤f≤66Hz ±（讀數的0.05％＋量程的0.1％） 66Hz≤f≤1KHz ±（讀數的0.1％＋量程的0.2％） | 0.001V |
電流 | 0.05mA～45A | 0.01mA | |
有功功率 | U*I*PF | DC ±（讀數的0.1％＋量程的0.2％） 0.5Hz≤f≤45Hz ±（讀數的0.3％＋量程的0.2％） 45Hz≤f≤66Hz ±（讀數的0.05％＋量程的0.1％） 66Hz≤f≤1KHz ±（讀數的0.2％＋量程的0.2％） | 0.001mW |
功率因數 | 0.01～1 | 0.5lz≤f≤66Hz ±0.01 66Hz≤f≤1KHz ±0.02 | 0.001 |
頻率 | 0.5Hz～1KHz | 0.1％ | 0.001Hz |
電能累計 | 0～999999MWh 0～-99999MWh | DC ±（讀數的0.1％＋量程的0.2％） 0.5Hz≤f≤45Hz ±（讀數的0.3％＋量程的0.2％） 45Hz≤f≤66Hz ±（讀數的0.05％＋量程的0.1％） 66Hz≤f≤1KHz ±（讀數的0.2％＋量程的0.2％） | 0.0001mWh |
安時累計 | 0～999999MAh 0～-99999MAh | DC ±（讀數的0.1％＋量程的0.2％） 0.5Hz≤f≤45Hz ±（讀數的0.1％＋量程的0.2％） 45Hz≤f≤66Hz ±（讀數的0.05％＋量程的0.1％） 66Hz≤f≤1KHz ±（讀數的0.1％＋量程的0.2％） | 0.0001mAh |
電能計時 | 99999h | ± 2秒/小時 | 1秒 |
諧波 | 1～50次 精度等級： B級IEC61000-4-7 | 基波頻率分析次數 10Hz-65Hz 50 65Hz-100Hz 32 100Hz-200Hz 16 200Hz-400Hz 8 | 0.01 |
基本參數 | |
電源 | AC 100V～240V 45～440Hz DC 100V～300V |
顯示屏尺寸 | 800x480點陣彩色液晶觸摸顯示屏 |
機身顏色 | 灰白色 |
機身重量 | 約2.8KG |
機身尺寸 | 215mmx88mmx300mm |
標準配件 | 三插電源線、說明書、通訊軟件、RS232通訊線、RS485通訊線 |
標準內包裝 | 紙箱 |
外包裝尺寸 | 35*28*19cm |
標準包裝數量 | 1 |
標準包裝箱毛重 | 約3.0KG |
