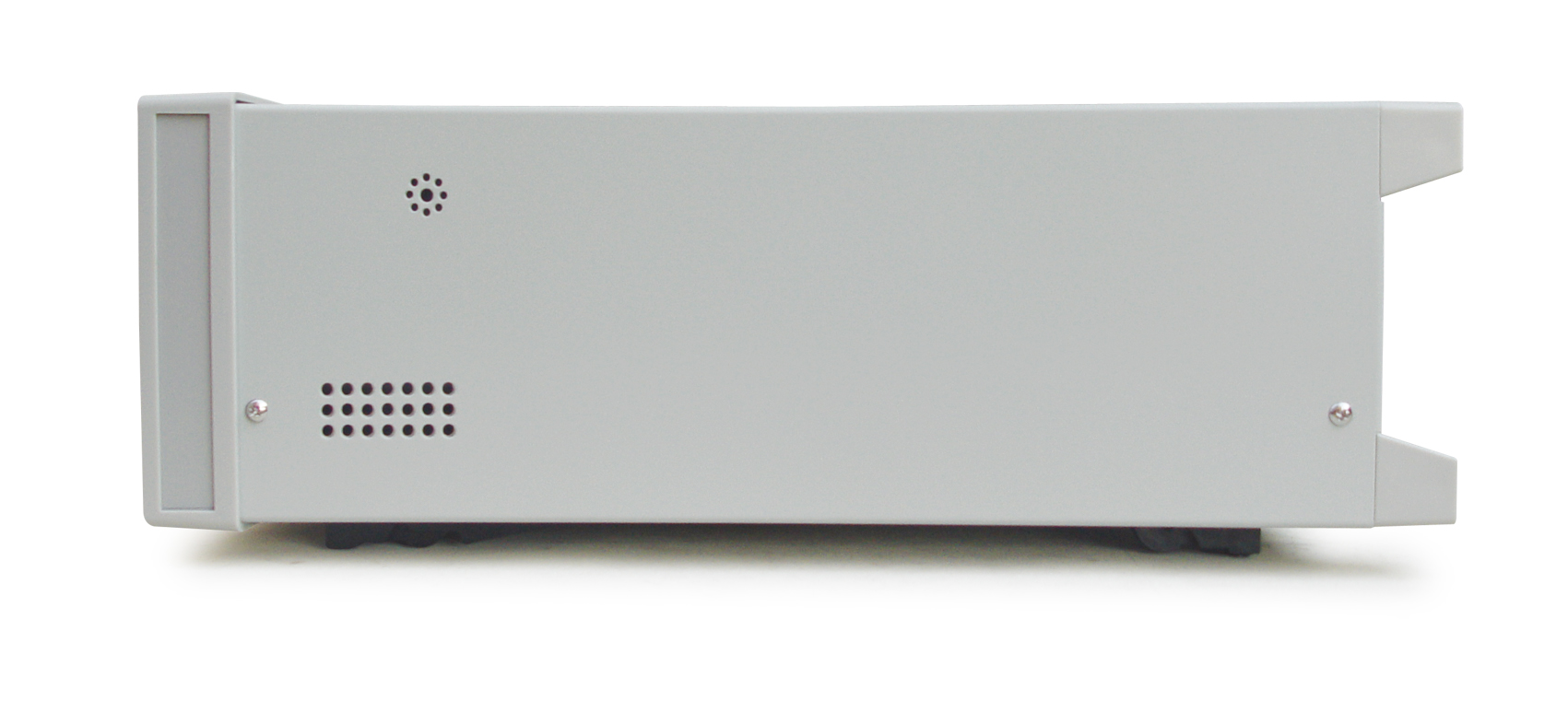

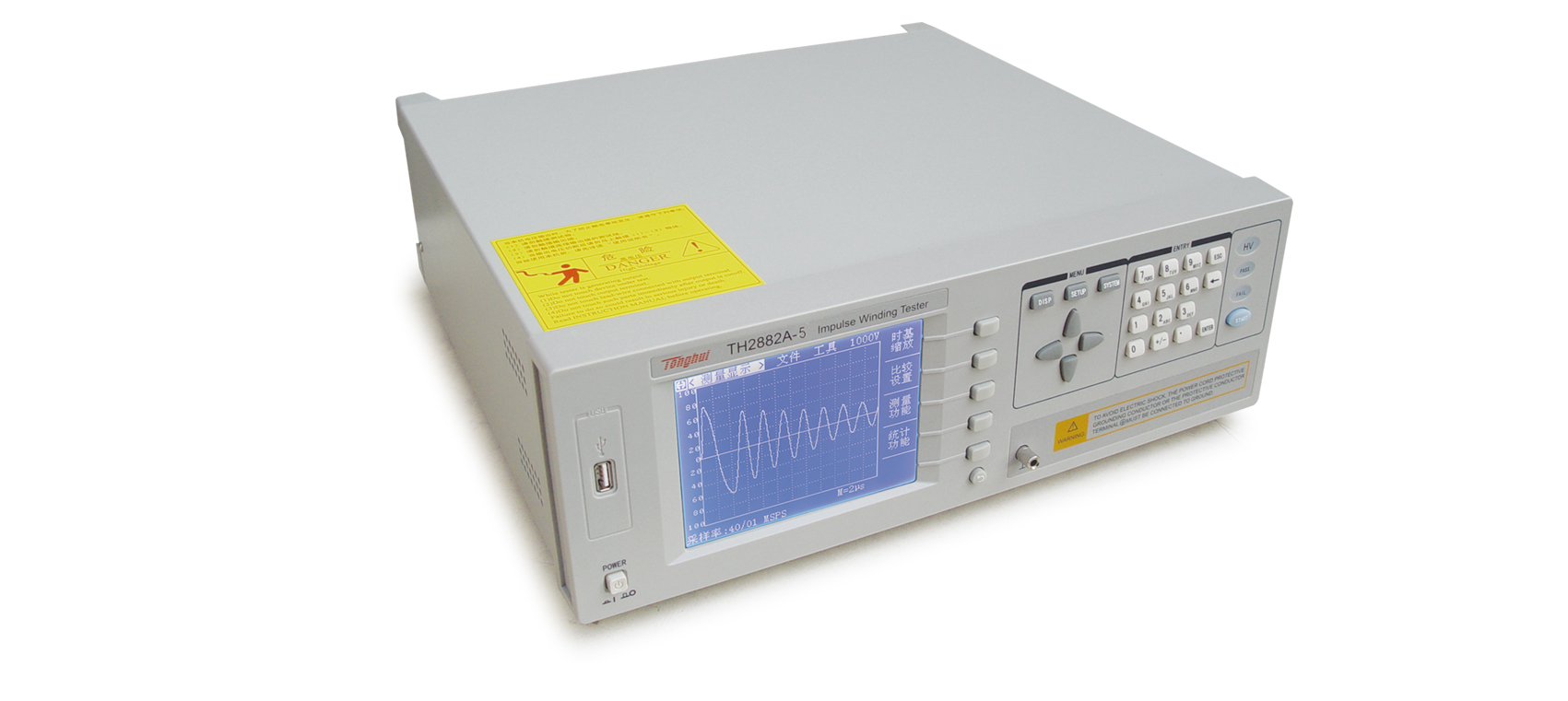

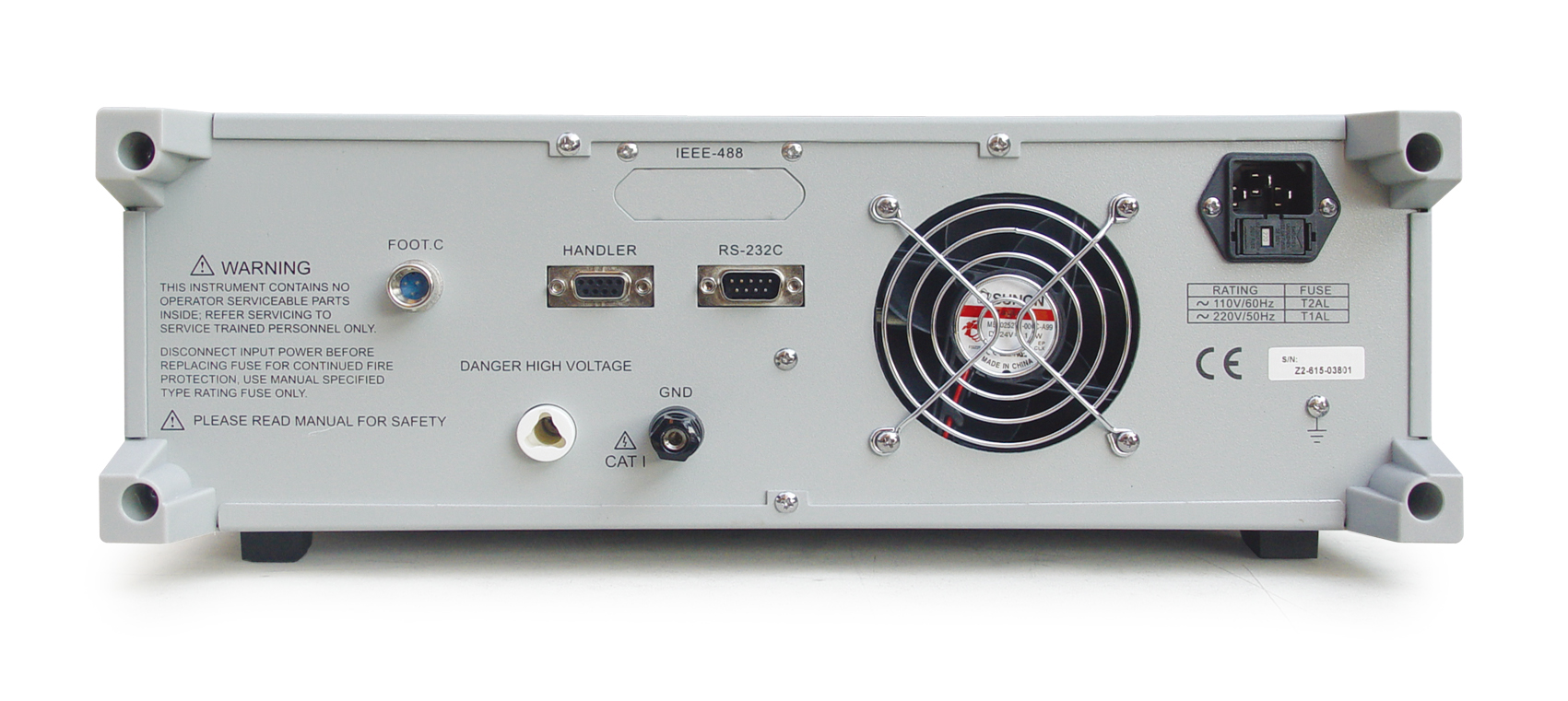

圖片僅供參考,產品以實物為準
產品分類
TH2882A-5 脈沖式線圈測試儀產品詳細規格
技術參數
型號
TH2882A-5
輸出脈沖電壓
500V-5000V±5%，100V步進
電壓控制方式
正常：編程設定測試端開路時電壓恒定：電壓自動控制，不受繞線阻抗影響
測試范圍
單相
脈沖能量
≤90milli-焦耳
電感量測試范圍
≥20μH
顯示器
320×240點LCD屏幕，240×200點波形顯示
顯示內容
設定參數，標準與被測波形，測量與比較結果
波形采樣
40 MSPS采樣率，8位，960點
輸入阻抗
10MΩ(電阻分壓器)
測量速度
5.5次/秒（波形顯示OFF）,3.3次/秒（波形顯示ON）
顯示波形測量
電壓，時間，頻率
觸發方式
內部/手動（腳控）/外部/總線
比較方式
面積比較，面積差比較，電暈放電，相位差比較
測量重復精度
±1%
判別輸出
PASS/FAIL 顯示，報警
存儲器
儀器內部可存儲60組標準波形USB盤可存儲500組標準波形
接口
HANDLER,RS232C,GPIB(選件)
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試線 | TH2883-01 | ||||
| 腳踏啟動開關 | TH2881-001 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| TH10001GPIB接口板 | TH10001 | ||||
| TH2818-USB主控板 | TH26025 | ||||
