GSP-730頻譜分析儀產品詳細規格
快速選型
| 型號 | 頻率范圍 | 功能 | 顯示模式 | 掃描時間 | 標配接口 |
| GSP-9330 | 9KHz-3.25GHz | EMI,P1dB，AM,FM,ASK,FSK,2FSK | 光譜、拓?fù)?、頻譜 | 204us | USB/RS232 |
| GSP-9300B | 9KHz-3GHz | P1dB | 光譜、拓?fù)洹㈩l譜 | 204us | USB/RS232 |
| GSP-730 | 150KHz-3GHz | 30KHz，100KHz，300KHz，1MHz | 頻譜 | 300ms | USB/RS232 |
| GSP-818 | 9KHz-1.8GHz | 10Hz-500KHz，1-10步進 | 頻譜 | 10ms | USB/LAN |
| 詳細規格 | ||
| 頻率規格 | ||
| 頻率范圍 | 設置范圍 | 150kHz~3GHz |
| 中心頻率 | 設置分辨率 | 0.1MHz |
| 度 | ±50kHz(展頻 : 0.3GHz~2.6GHz, 20 ±5°C) | |
| 頻距 | 設置范圍 | 零展頻，1MHz~3GHz |
| 設定分辨率 | 1kHz | |
| 度 | ≤±3%(展頻 : 0.3GHz~2.6GHz, 20 ±5°C) | |
| 頻率分辨率 | 設置范圍 | 30KHz, 100KHz, 300KHz, 1MHz, 標稱-3dB帶寬 |
| 相位噪聲 | 載波偏移處 | fc=1GHz,RBW : 30kHz, 掃描時間: 1.5s, 展頻 :1MHz |
| 500kHz | -85dBc / Hz 典型值 | |
| 固有噪聲 | 小于-45dBc @-40dBm輸入（典型值：小于-50dbc） | |
| 振幅 | ||
| 參考電平 | 輸入范圍 | +20~-40dBm |
| 顯示范圍 | 單位 | dBm, dBV, dBμV |
| 格距 | 每一格10,5,2,1dB | |
| 平均噪聲電平 | 參考值 | Span=1MHz,RBW=30kHz |
| 中心頻率=100MHz | ≤ -100dBm typical | |
| 振幅穩定度 | 80~300MHz | ≤±6.0dB |
| 300MHZ~2.6GHZ | ≤±3.0dB | |
| 2.6GHZ~3.0GHZ | ≤±6.0dB | |
| 振幅準確率 | 中心頻率=1GHz，頻據=5MHZ，參考標準=0dBm,輸入信號=-10dBm | |
| 準確率 | ≤±2dB | |
| 掃描 | ||
| 掃描時間 | 范圍 | 300ms~8.4s, 自動(不可調) |
| 度 | ±2% (展頻: 全展頻) | |

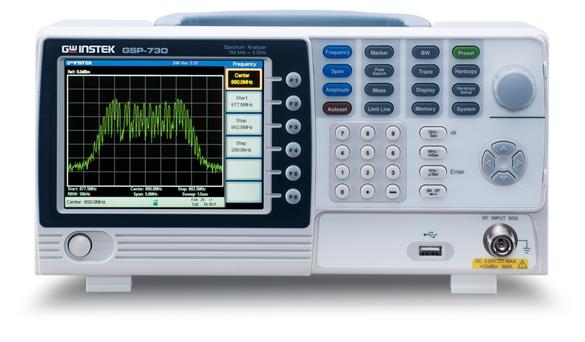

| 前面板輸入/輸出 | ||
| RF輸入埠 | 接頭類型 | N型母座 |
| 輸入阻抗 | 50Ω, 標稱 | |
| VSWR | <2.0在輸入衰減≥10db | |
| 安全輸入電平 | +30dBm (CW平均功率), 25VDC | |
| USB HOST | 接頭類型 | A型接頭，支援USB隨身碟 |
| 常規 | 通訊協定 | 版本2.0，支援全速 |

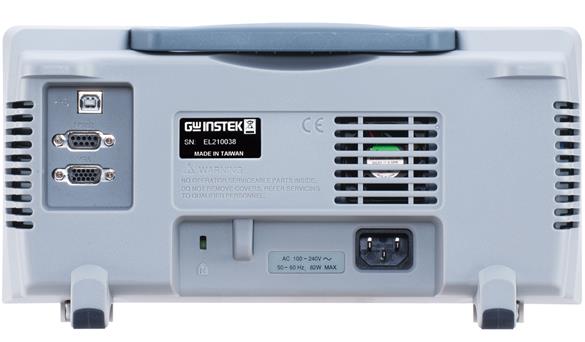

| 后面板/輸入/輸出 | ||
| USB Device | 接頭類型 | B型接頭，支援遠程遙控 |
| 通訊協定 | 版本2.0，支援全速 | |
| 儲存格式 | 支援BMP格式儲存 | |
| 熒幕輸出 | 接頭類型 | D型接頭，15針母座 |
| 輸出分辨率 | VGA,640x480分辨率 | |
| RS-232C界面 | 接頭類型 | Sub-D母頭-D 9 pins |
| 計算機鎖孔位 | 尺寸 | 7mmx3mm |
| 一般 | ||
| 游標 | 數量 | 5對游標 |
| 功能:normal，delta，to peak,to center, mark table,marker to center/start/stop/step/ref.level,marker trace selection | ||
| 峰值偵測 | 功能：Peak Search, Next Peak, Right/Left Peak, Peak to Center, Peak Table,Peak Sort, Peak Track | |
| 功率量測 | ACPR. OCBW, Channel Power | |
| 限制線功能 | 數量 | 11點設定 |
| 功能: High Limit Line, Low Limit Line, Pass/Fail detection | ||
| 軌跡線 | 4條軌跡線,A/ B/C for Clear& Write, Peak Hold,view, Blank, Average,Min Hold, Trace math | |
| 快速儲存功能 | BMP檔案格式,支援省墨功能(此功能必須先連上∪SB隨身碟） | |
| 內部儲存空間 | 數量 | 五組設定 |
| 儲存格式 | 設定狀態、軌跡線、限制線 | |
| 顯示熒幕 | 5.6彩色LCD,支援∨GA(640×480)分辨率 | |
| 操作溫度 | 5~45°C | |
| 操作濕度 | 低于45°c/90%RH | |
| AC電壓輸入 | AC100~240V50/61Hz | 自動電壓調整 |
| 儲存環境 | -20-60°C,低于60℃/70%RH | |
| 尺寸與重量 | 296(W)×153(H)×105(D)mm/11.6w)x6.0(H)x4.1(D)inch,約2.2kg/49Ib | |
