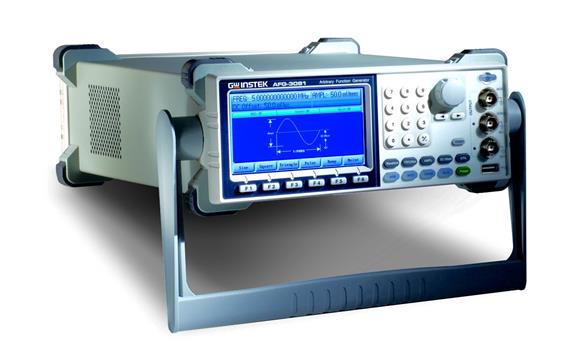

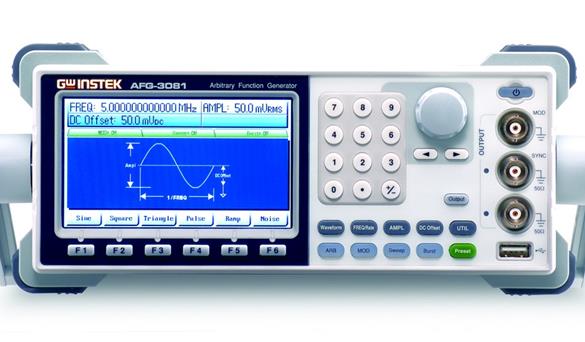

AFG-3000系列AFG-3081,AFG-3051任意波形函數信號產生器產品詳細規格
快速選型
| 型號 | 頻率范圍 | 采樣率 | 分辨率 | 波形長度 | 標配接口 |
| AFG-3081 | 1uHz-80MHz | 200MSa/s | 16bits | 1M | USB/RS232/GPIB |
| AFG-3051 | 1uHz-50MHz | 200MSa/s | 16bits | 1M | USB/RS232/GPIB |
| 詳細規格 | |||
| AFG-3081 | AFG-3051 | ||
| 波形 | |||
| 標準波形 | 正弦波, 方波, 鋸齒波, 脈沖波, 噪聲波, 直流, DC, Sin(x)/x, 指數上升, 指數下降, 負鋸齒波 | ||
| 任意波形 | |||
| ARB功能 | 內置 | ||
| 采樣率 | 200 MSa/s | ||
| 重建率 | 100MHz | ||
| 波形長度 | 1M 點 | ||
| 幅值分辨率 | 16 位 | ||
| 非易失性存儲器 | 10組1M內存(1) | ||
| 自定義輸出區域 | 任意2 ~ 1M點 | ||
| 自定義標記輸出 | 任意2 ~ 1M點 | ||
| 頻率特性 | |||
| 范圍 | 正弦波、方波 | 80MHz | 50MHz |
| 三角波、鋸齒波 | 1MHz | ||
| 分辨率 | 1uHz | ||
| 準確性 | 穩定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ | |
| 老化率 | ±1 ppm, per 1 year | ||
| Tolerance | ≤1 uHz | ||
| 輸出特性*2 | |||
| 幅值 | 范圍 | 10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(開路) | |
| 準確度 | ± 設定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp) | ||
| 分辨率 | 0.1 mV or 4 位數 | ||
| 平坦度 | ± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(對應于振幅正弦波 to 1 kHz) | ||
| 單位 | Vpp, Vrms, dBm, | ||
| 偏移 | 范圍 | ±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit) | |
| 準確度 | 設定值的1% + 2 mV+ 0.5% 振幅高度 | ||
| 波形輸出 | 阻抗 | 50Ω typical (fixed)；> 10MΩ (output disabled) | |
| 輸入保護 | 短路保護，載繼電器自動禁用主輸出 | ||
| SYNC輸出 | 范圍 | TTL-compatible into>1kΩ | |
| 阻抗 | 50Ω標準值 | ||
| 正弦波特性 | |||
| 諧波失真*5 | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～80 MHz, Ampl＞3 Vpp | ||
| 總諧波失真 | DC 到 20 kHz：< 0.2%+0.1mVrms | ||
| 偽波(非諧波)*5 | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～80MHz | ||
| 相位噪聲 | ＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz band | ||
| 方波特性 | |||
| 上升/下降時間 | <8 nS*3 | ||
| 過激信號 | < 5% | ||
| 不對稱性 | 周期的1%+1 ns | ||
| 可調占空比 | 20.0% to 80.0% ≤25 MHz ； 40.0% to 60.0% 25～50MHz ；50.0%(Fixed) 50～80MHz | ||
| 抖動 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz | ||
| 斜波特性 | |||
| 線性度 | ＜峰值輸出的0.1% | ||
| 對稱性 | 0% to | ||
| 脈沖特性 | |||
| 周期 | 20ns～ 2000s | ||
| 脈沖寬度 | 8ns～ 1999.9s小脈沖寬度: ≤50MHz ：8ns ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值 | ||
| 過激信號 | <5% | ||
| 抖動率 | 100 ppm +50 ps | ||
| AM調制 | |||
| 載波波形 | 正弦波, 方波, 三角波, 鋸齒波, 脈沖波, 任意波 | ||
| 調制波形 | 正弦波, 方波, 三角波, 正/負鋸齒波 | ||
| 調制頻率 | 2 mHz to 20 kHz | ||
| 深度 | 0% to 120.0% | ||
| 信號來源 | 內部/外部 | ||
| FM調制 | |||
| 載波波形 | 正弦波, 方波, 三角波, 鋸齒波 | ||
| 調制波形 | 正弦波, 方波, 三角波, 正/負鋸齒波 | ||
| 調制頻率 | 2 mHz to 20 kHz | ||
| 峰值偏移 | DC to 80 MHz | DC to 50 MHz | |
| 信號來源 | 內部/外部 | ||
| PWM調制 | |||
| 載波波形 | 方波 | ||
| 調制波形 | 正弦波, 方波, 三角波, 正/負鋸齒波 | ||
| 調制頻率 | 2 mHz to 20 kHz | ||
| 偏移 | 脈沖波的0% ～ 100.0% | ||
| 信號來源 | 內部/外部 | ||
| FSK調制 | |||
| 載波波形 | 正弦波, 方波, 三角波, 鋸齒波, 脈沖波 | ||
| 調制波形 | 周期為50%的方波 | ||
| 內部頻率 | 2 mHz to 100 kHz | ||
| 頻率范圍 | DC to 80 MHz | DC to 50 MHz | |
| 信號來源 | 內部/外部 | ||
| 掃頻 | |||
| 波形種類 | 正弦波, 方波, 三角波, 任意波 | ||
| 類型 | 線性/對數 | ||
| 方向 | 向上/向下 | ||
| 起始頻率/結束頻率 | 100 uHz to 80 MHz | 100 uHz to 50 MHz | |
| 掃描時間 | 1 ms to 500 s | ||
| 觸發 | 單次, 外部, 內部 | ||
| 標記 | 同步信號的下降沿(Programmable frequency) | ||
| 信號來源 | 內部/外部 | ||
| BURST | |||
| 波形種類 | 正弦波, 方波, 三角波, 鋸齒波 | ||
| 頻率 | 1 uHz to 80 MHz(4) | 1 uHz to 50 MHz(4) | |
| 計數 | 1 到 1000000 循環或無限 | ||
| 起始/婷指相位 | -360.0°to +360.0° | ||
| 內部周期 | 1 ms to 500 s | ||
| 網關來源 | 外部觸發 | ||
| 觸發來源 | 單次, 外部, 內部 | ||
| 觸發延遲 | N個循環, 無限: 0s to 85 s | ||

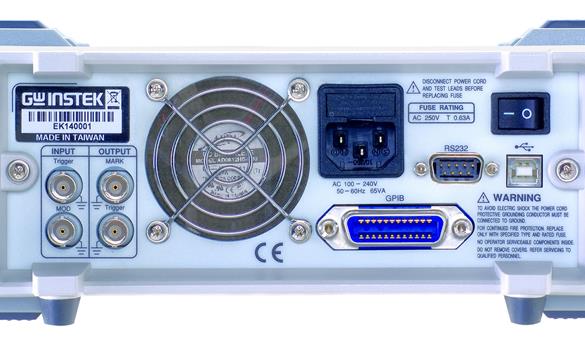

| 外部調制輸入 | |||
| 類型 | AM, FM, Sweep, PWM | ||
| 電壓范圍 | ± 5V 滿刻度 | ||
| 輸入阻抗 | 10kΩ | ||
| 頻率范圍 | DC to 20 kHz | ||
| 外部觸發輸入 | |||
| 類型 | FSK, Burst, Sweep | ||
| 輸入準位 | TTL Compatible | ||
| 斜率 | 上升或下降(可選擇) | ||
| 脈沖寬度 | > 100 ns | ||
| 輸入阻抗 | 10kΩ,DC 耦合 | ||
| 等待時間 | 掃頻：< 10 us (典型值)；Burst：< 100 ns (典型值) | ||
| 抖動 | 掃頻：2.5 us；Burst：1 ns; 脈沖除外300 ps | ||
| 調制輸出 | |||
| 類型 | AM, FM, Sweep, PWM | ||
| 振幅 | 范圍：≧1Vpp；阻抗：> 10kΩ typical (fixed) | ||
| 觸發輸出 | |||
| 類型 | Burst, Sweep | ||
| 準位 | TTL Compatible into 50Ω | ||
| 脈沖寬度 | > 450 ns | ||
| 頻率值 | 1 MHz | ||
| 扇出數 | ≧4 TTL load | ||
| 阻抗 | 50Ω typical | ||
| 游標輸出 | |||
| 類型 | ARB, Sweep | ||
| 準位 | TTL Compatible into 50Ω | ||
| 扇出數 | ≧4 TTL load | ||
| 阻抗 | 50Ω typical | ||
| 儲存/乎較 | 10組記憶空間 | ||
| 通訊接口 | GPIB, RS232, USB | ||
| 顯示器 | 4.3 吋TFT LCD, 分辨率 480 × 3 (RGB) × 272 | ||
| 系統特性 | |||
| 配置時間 (典型值) | 函數改變:標準---->102ms，脈沖-------->660ms， 內建任意波- >240ms；頻率改變: 24ms；振幅改變: 50ms；偏鴨改變: 50ms；任意波配置: < 2s for 1M points；調制改變: < 200ms | ||
| 一般規格 | |||
| 電源 | AC100～240V , 50～60Hz | ||
| 消耗功率 | 65 VA | ||
| 操作環境 | 安全規范溫度 : 18 ~ 28°C；操作溫度 : 0 ~ 40°C；相對濕度: ≤ 80%, 0 ~ 40°C≤ 70%, 35 ~ 40°C安全等級： CAT Ⅱ | ||
| 有效高度 | 2000 meters | ||
| 污染程度 | IEC 61010 Degree 2, Indoor Use | ||
| 儲存環境 | -10 ~ 70°C, 濕度: ≤70% | ||
| 尺寸 (WxHxD) | 265 (W) x 107 (H) x 374 (D) | ||
| 重量 | 約 4kg | ||
| 安全性設計符合 | EN61010-1 | ||
| EMC測試符合 | EN 55011, IEC-61326-1 | ||
