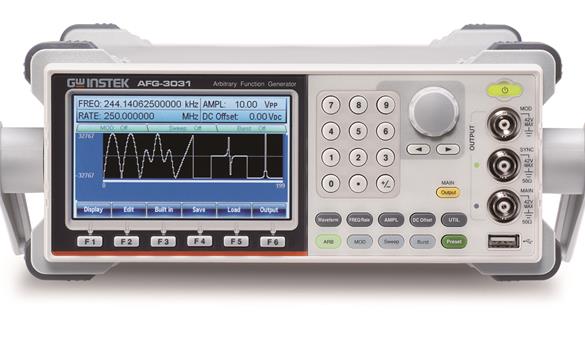

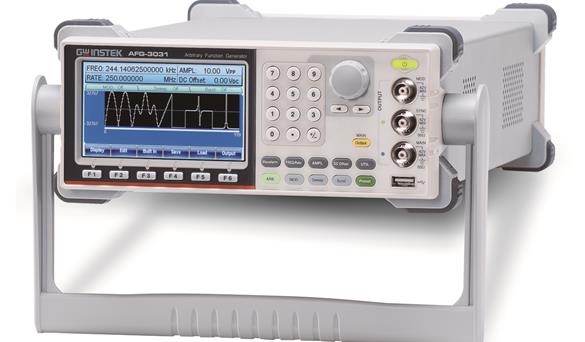

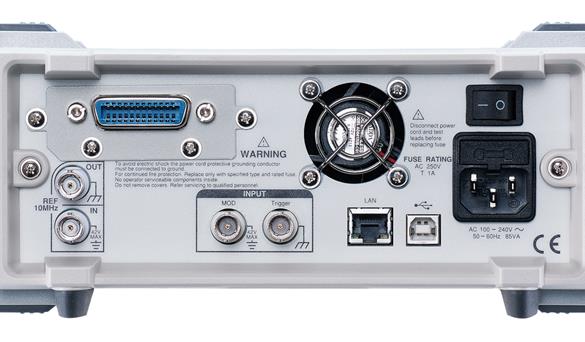

AFG-3031 &AFG-3032& AFG-3021&AFG-3022任意波形信號產生器產品詳細規格
快速選型
| 型號 | 頻率范圍 | 采樣率 | 分辨率 | 波形長度 | 通道數 |
| AFG-3031 | 1uHz-30MHz | 250MSa/s | 16bits | 8M | 1 |
| AFG-3032 | 1uHz-30MHz | 250MSa/s | 16bits | 8M | 2 |
| AFG-3021 | 1uHz-20MHz | 250MSa/s | 16bits | 8M | 1 |
| AFG-3022 | 1uHz-20MHz | 250MSa/s | 16bits | 8M | 2 |
| 詳細規格 | |||||
| AFG-3031 | AFG-3032 | AFG-3021 | AFG-3022 | ||
| 通道數 | |||||
| 1 | 2 | 1 | 2 | ||
| 特點 | |||||
| 輸入輸出接地 | 信道1，信道2，同步輸出，調變輸入，調變輸出和10MHz參考輸入的接地信號是獨立的,與儀器殼體隔離。絕緣接地信號和殼體之間的耐電壓為42 V峰值（DC+ AC峰值）。其它接地信號連接到殼體上。 | ||||
| 信道1及信道2的接地 | --- | 單獨隔離 | --- | 單獨隔離 | |
| 標準波形 | 正弦波，方波，三角波，斜波，脈沖波，噪聲波，諧波，直流 | ||||
| 任意波形 | |||||
| 取樣率 | 250 MSa/s | ||||
| 重建率 | 125MHz | ||||
| 內存長度 | 8M 點 | ||||
| 振幅分辨率 | 16 位 | ||||
| 非揮發性內存 | 10組8M 波形(1) | ||||
| 可定義的波形輸出 | 任意2 至 8M 點 | ||||
| 觸發 | 外部 | ||||
| 內建函數波形 | Sinc、指數上升、指數下降、高斯、半正弦等等共有65種 | ||||
| 頻率特性 | |||||
| 正弦波/方波 | 1uHz至30MHz | 1uHz至20MHz | |||
| 脈沖波 | 1uHz至25MHz | 1uHz至20MHz | |||
| 三角波/斜波 | 1uHz至1MHz | ||||
| 分辨率 | 1uHz | ||||
| 準確性 | 穩定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ | |||
| 老化率 | ±1 ppm, per 1 year | ||||
| 誤差 | ≦ 1 uHz | ||||
| 輸出特性(2) | |||||
| 振幅 | 范圍 | 1 mVpp to 10 Vpp ( 50Ω負載)；2 mVpp to 20 Vpp (開路) | |||
| 準確度 | ± 1%設定下±1 mVpp(于 1 kHz,>10 mVpp) | ||||
| 分辨率 | 0.1 mV 或 4 digits | ||||
| 平坦度 | 0.1dB: <10 MHz ；0.2 dB: 10 MHz 至 30 MHz (相對于1 kHz正弦波于50Ω負載) | ||||
| 單位 | Vpp, Vrms, dBm, | ||||
| 偏壓 | 范圍 | ±5 Vpk ac +dc (50Ω負載)；±10Vpk ac +dc (開路) | |||
| 準確度 | 1% 設定下+ 2 mV+ 0.5%的振幅 | ||||
| 波形輸出 | 阻抗 | 50Ω (固定)；> 10MΩ (輸出關閉) | |||
| 輸入保護 | 短路保護, 載繼電器自動禁用主輸出 | ||||
| 同步輸出 | 準位 | TTL相容于 >1kΩ | ── | TTL相容于>1kΩ | ── |
| 阻抗 | 50Ω | ||||
| 正弦波特性 | |||||
| 諧波失真(5) | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～30 MHz, Ampl＞3 Vpp | ||||
| 總諧波失真 | < 0.2%+0.1mVrms；DC to 20 kHz | ||||
| 寄生噪聲 (非諧波)(5) | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～30MHz | ||||
| 相位噪聲 | ＜-110dBc/Hz 典型值 ,15kHz偏移, 載波為10MHz | ||||
| 方波特性 | |||||
| 上升/下降時間 | <8 ns (3) | ||||
| 過激信號 | < 5% | ||||
| 非對稱性 | 周期的1% +1 ns | ||||
| 周期比 | 20.0% 至 80.0% , ≦ 25 MHz ；40.0% 至 60.0% , 25 至 30MHz | ||||
| 抖動率 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz | ||||
| 斜波特性 | |||||
| 線性度 | 峰值輸出的＜ 0.1% | ||||
| 對稱性 | 0% 至 (0.1% 分辨率) | ||||
| 脈沖波特性 | |||||
| 占空比 | -0.625* [(上升時間-0.6ns)+(下降時間-0.6ns)] | ||||
| 周期 | 周期≧寬度+0.625*[(上升時間-0.6ns) + (下降時間-0.6ns)] | ||||
| 占空比范圍 | 0.017% 至 99.983% | ||||
| 占空比分辨率 | 0.00% | ||||
| 脈沖寬度范圍 | 20ns至999830s | ||||
| 過激信號 | <5% | ||||
| 抖動 | 100 ppm + 50 ps | ||||
| 上升及下降時間 | 9.32 ns 至 799,900s (0.01ns 或 3 位數) | ||||
| 諧波產生器特性 | |||||
| 諧波階數 | ≦8 | ||||
| 諧波種類 | 單數,偶數,全部,自定義；有諧波的振幅及相位都可以設定 | ||||
| AM調變 | |||||
| 載波波形 | 正弦波,方波,三角波,斜波,脈沖波,任意波 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 峰值偏移 | 0% 至 120.0% | ||||
| 信號來源 | 內部 / 外部 | ||||
| FM調變 | |||||
| 載波波形 | 正弦波,方波,三角波,斜波 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 峰值偏移 | DC 至 30 MHz(1 uHz 分辨率) | DC 至 20 MHz(1 uHz 分辨率) | |||
| 信號來源 | 內部 / 外部 | ||||
| PM調變 | |||||
| 載波波形 | 正弦波,三角波,斜波 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 相位偏移 | 0°至360°, 0.1°分辨率 | ||||
| 信號來源 | 內部 | ||||
| SUM相加調變 | |||||
| 載波波形 | 正弦波,三角波,斜波,脈沖波,噪聲 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 比例 | 0%至的載波振幅, 0.01%分辨率 | ||||
| 信號來源 | 內部/外部 | ||||
| PWM調變 | |||||
| 載波波形 | 方波 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 偏移 | 脈沖寬度的0% ～ 100.0%, 0.1%分辨率 | ||||
| 信號來源 | 內部 / 外部 | ||||
| FSK調變 | |||||
| 載波波形 | 正弦波,方波,三角波,斜波,脈沖波 | ||||
| 調變波形 | 50%方波占空比 | ||||
| 內部頻率 | 2 mHz 至 1 MHz | ||||
| 頻率范圍 | DC至30MHz | DC至20MHz | |||
| 信號來源 | 內部 / 外部 | ||||
| 掃瞄 | |||||
| 波形 | 正弦波,方波,三角波,斜波 | ||||
| 型態 | 頻率,振幅 | ||||
| 功能 | 線性或?qū)?shù) | ||||
| 方向 | 上或下 | ||||
| 起始/終止頻率 | 波形的范圍內的任何頻率 | ||||
| 掃瞄時間 | 1 ms 至 500 s (1 ms分辨率) | ||||
| 觸發模式 | 單次,外部,內部 | ||||
| 觸發來源 | 內部/外部 | ||||
| 叢發 | |||||
| 波形 | 正弦波,方波,三角波,斜波，脈沖波，任意波(N-循環) | ||||
| 頻率 | 1 uHz至30 MHz (4) | 1 uHz至20MHz (4) | |||
| 計數 | 1 至 1000000 循環或無限 | ||||
| 起始/終止相位 | -360.0°至 +360.0° (0.1° 分辨率) | ||||
| 內部周期 | 1 us 至 500 s | ||||
| 網關來源 | 外部觸發 | ||||
| 觸發來源 | 單次,外部或內部速率 | ||||
| 觸發延遲 | N-循環, 無限: 0us 至 100 s(1us分辨率) | ||||
| 外部調變輸入 | |||||
| 類型 | AM, FM, PWM | ||||
| 電壓范圍 | ± 5V 滿刻度 | ||||
| 輸入阻抗 | 10kΩ | ||||
| 頻率 | DC 至 20 kHz | ||||
| 外部觸發輸入 | |||||
| 型態 | FSK,叢發,掃瞄 | ||||
| 輸入準位 | TTL 兼容 | ||||
| 斜度 | 上升或下降(可選擇) | ||||
| 脈沖寬度 | > 100 ns | ||||
| 輸入速率 | DC 至 1 MHz | ||||
| 輸入阻抗 | 10kΩ,直流耦合 | ||||
| 等待時間 | 掃瞄：< 10 us (典型值)；叢發：< 100 ns (典型值) | ||||
| 抖動 | 掃瞄：2.5 us；叢發：1 ns; 脈沖波除外,300 ps | ||||
| 10MHz 參考輸出 | |||||
| 輸出電壓 | 1 Vp-p/50? 方波 | ||||
| 輸出阻抗 | 50?, 交流耦合 | ||||
| 輸出頻率 | 10MHz | ||||
| 10MHz 參考輸入 | |||||
| 輸入電壓 | 0.5Vp-p 至 5 Vp-p | ||||
| 輸入阻抗 | 1k?, 單端, 交流耦合 | ||||
| 輸入頻率 | 10MHz ± 0.5% | ||||
| 波形 | 正弦波或方波(50±5%占空比) | ||||
| 接地隔離 | 42Vpk | ||||
| 調變輸出 | 只有AFG-3031/3021機種 | ||||
| 型態 | AM, FM, PM,PWM,SUM,掃瞄 | ||||
| 振幅范圍 | ≧ 1Vpp | ||||
| 阻抗 | > 10kΩ典型值 | ||||
| 外部同步 | |||||
| 相位延遲() | 串聯接線: 39ns + (N-2)*39ns ± 25ns并聯接線: (N-1)*6ns ± 25ns(N是連接儀器的數量) | ||||
| 多的連接數量 | 串聯接線: 4, 并聯接線: 6 | ||||
| 適用功能 | 正弦波,方波,三角波,脈沖波,斜波,諧波,調變,掃瞄,叢發 | ||||
| 儲存/呼叫 | 10組內存空間 | ||||
| 界面 | GPIB(選配), LAN, USB | ||||
| 屏幕 | 4.3 inch TFT LCD, 480 × 3 (RGB) × 272 | ||||
| 一般規格 | |||||
| 電源 | 交流電100～240V , 50～60Hz | ||||
| 消耗功率 | 85 VA | ||||
| 操作環境 | 符合規格的溫度: 18 ~ 28°C；工作溫度 : 0 ~ 40°C；相對濕度:≤ 80%, 0 ~ 40°C；≤ 70%, 35 ~ 40°C；安全等級： CAT Ⅱ | ||||
| 工作高度 | 2000 米 | ||||
| 污染程度 | IEC 61010 Degree 2, 室內使用 | ||||
| 儲存溫度 | -10 ~ 70°C, 濕度: ≤70% | ||||
| 尺寸 (WxHxD) | 桌上型 : 265 (W) x 107 (H) x 374 (D) | ||||
| 重量 | 約. 4kg | ||||
| 安全性設計符合 | EN61010-1 | ||||
| EMC測試符合 | EN 55011, IEC-61326-1 | ||||
| 配件 | 測試線GTL-110× 1 (AFG-3031/AFG-3021),測試線GTL-110× 2 ( AFG-3032/AFG-3022),使用手冊光盤×1,簡易手冊x1,電源線x1 | ||||
| (1). 總共十個波形可以被存儲。（每個波形可以由8M點）。 | |||||
| (2). 當操作溫度在0°C至28°C之外的范圍,規格會添加輸出幅度的1/10和偏移于每度°C規范下（1年規范）。 | |||||
| (3). 邊沿時間在高頻率會降低。 | |||||
| (4). 正弦波及方波波形過25MHz以上只被允許使用”無限”計數。 | |||||
| (5). 諧波失真及寄生噪聲在低振幅時被限制在-70dBm的底噪。 | |||||
