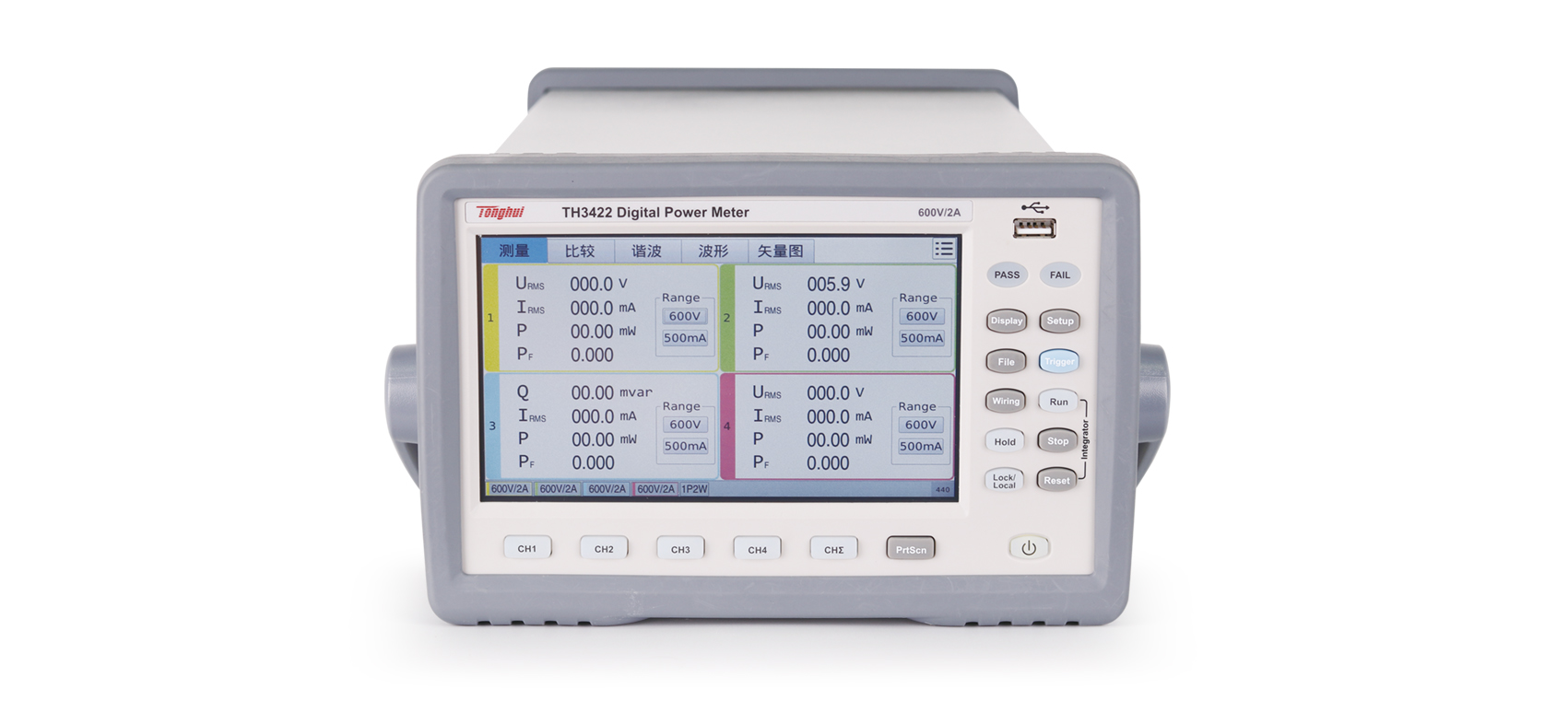

TH3422 多通道數字功率計產品詳細規格
技術參數
型號
TH3421
TH3422
通道數
4
4
顯示器
7寸(800*480)彩色TFT電阻觸摸屏
接線方式
一相兩線(1P2W) 一相三線(1P3W) 三相三線(3P3W) 三相四線(3P4W) 三電壓三電流(3V3A)
基本特征
AC
R
R
DC
R
R
精密型
R
R
微電流
￡
R
諧波分析
R
R
電能測試
R
R
顯示方式
數據
R
R
積分?jǐn)?shù)據
R
R
波形圖
R
R
矢量分析
R
R
柱狀圖
R
R
基本準確度（一年）
電壓
精度
0.15%讀數+0.2%量程+1個字
分辨率
0.01V
電流
DC，45~75Hz
±（0.15%讀數+0.2%量程+1字）
75~420Hz
±（0.3%讀數+0.2%量程+1字）
分辨率
0.01mA
0.001mA
輸入
電壓
量程
5V-75V/150V/300V/600V
分辨率
0.01V
輸入阻抗
3MΩ
允許輸入
1000V（1S）
700V（連續）
顯示
量程*110%
電流
量程
10mA/30mA/100mA/400mA
1mA/3mA/10mA/40mA
輸入阻抗
200mΩ
2Ω
量程
1.5A/5A/20A
150mA/500mA/2A
輸入阻抗
4mΩ
40mΩ
小分辨率
10μA
1μA
允許輸入
40A（1S）
4A（1S）
30A（連續）
3A（連續）
顯示
量程*110%
功率
范圍
5mW-12kW
0.5mW-1.2kW
小分辨率
0.01mW
0.001mW
頻率
范圍
基頻范圍：DC/45Hz-420Hz，帶寬：21kHz，濾波器5kHz
小分辨率
0.01Hz
功率因數
范圍
-1.000-1.000
小分辨率
0.001
諧波分析
±(5%讀數+0.3%量程)
電能積分
范圍
0-99999kWh
分辨率
0.001Wh
精度
±(0.2%讀數+0.3%量程)
電能計時
范圍
0-9999：59：59
分辨率
1s
精度
±0.05%
測量速度
約7次/s ，諧波/波形功能打開： 4次/s
鎖定功能
數據鎖定
量程方式
自動/手動
輸入阻抗
≥3MΩ（ 電壓輸入）
比較器
限聲、光報警，
輸出
8路可編程繼電器輸出
測量輔助功能
數據緩沖存儲功能
對測試結果進行U盤存儲，可以在PC端進行統計分析
保存/加載功能
設置數據的保存分為測量參數設置和系統參數設置
鍵盤鎖定功能
可鎖定前面板按鍵以及觸摸屏操作，有效防止誤操作
通訊與接口
串行通訊
RS232C/RS485二選一，需出廠前預裝
USB HOST
通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或的無線網卡（WIFI支持
RTL8192及MT7601)等設備支持
USB DEVICE
通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB 2.0相符合，陰接頭用于連接外部控制器。 可選CDC模式或TMC模式。
LAN
10/100BaseT以太網，8引腳，通信穩定。
HANDLER
用于比較信號的結果輸出
通訊接口
USB DEVICE、USB HOST、LAN、HANDLER、
存儲
USB波形、設置文件
電源供應
AC220V±10%，50/60Hz±5%，軟電源開關
體積
(WxHxD)
工作尺寸
236mmx154mmx475.5mm（含外套）
上架尺寸
215mmx132mmx441mm（WxHxD）
重量
8.1kg
