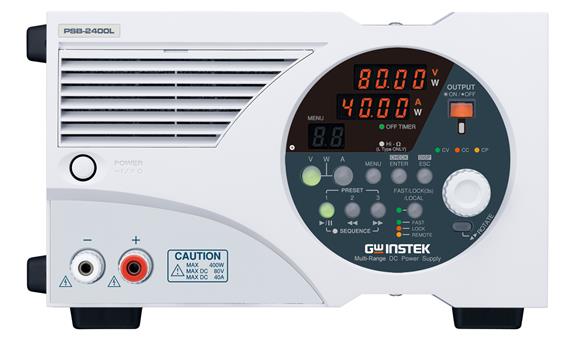

PSB-2000系列開關式PSB-2400L,PSB-2800L,PSB-2400L2,PSB-2400H,PSB-2800H,PSB-2800LS直流電源供應器產品詳細規格
快速選型
| 型號 | 電流 | 電壓 | 功率 | 功能 | 通道數 | 標配接口 |
| PSB-2400L | 40A | 80V | 400W | 開關 | 1 | USB/RS232 |
| PSB-2800L | 80A | 80V | 800W | 開關 | 1 | USB/RS232 |
| PSB-2400L2 | 40A | 80V | 800W | 開關 | 2 | USB/RS232 |
| PSB-2400H | 3A | 800V | 400W | 開關 | 1 | USB/RS232 |
| PSB-2800H | 6A | 800V | 800W | 開關 | 1 | USB/RS232 |
| PSB-2800LS | 80A | 80V | 800W | 開關 | 1 | USB/RS232 |
| 詳細規格 | ||||||
| PSB-2400L | PSB-2800L | PSB-2400L2 | PSB-2400H | PSB-2800H | PSB-2800LS | |
| 額定輸出 | ||||||
| 電壓 | 0~80V | 0~80V | 0~80V*2CH | 0~800V | 0~800V | 80V |
| 電流 | 0~40A | 0~80A | 0~40A*2CH | 0~3A | 0~6A | 80A |
| 功率 | 400W | 800W | 800W | 400W | 800W | 800W |
| 調節率(CV) | ||||||
| 負載 | 額定電壓的0.01%±3mV | 額定電壓的0.01%±30mV | N/A | |||
| 電源 | 額定電壓的0.01%±2mV | 額定電壓的0.01%±20mV | ||||
| 調節率(CC) | ||||||
| 負載 | 額定電流的0.02%±3mA | 額定電流的0.05%±15mA | N/A | |||
| 電源 | 額定電流的0.01%±2mA | 額定電流的0.05%±10mA | ||||
| 紋波&噪聲(噪聲帶寬20MHz；紋波帶寬1MHz) | ||||||
| CVp-p | 90mV | 150mV | 90mV | 250mV(僅限輸出電壓測量值大于額定電壓的1%) | 300mV(僅限輸出電壓測量值大于額定電壓的2%) | N/A |
| CV rms | 4mV | 6mV | 4mV | 20mV(當電流測量值＜2A)35mV(當電流測量值＞2A) | 25mV(當電流測量值＜2A)40mV(當電流測量值＞2A) | |
| CC rms | 30mA | 60mA | 30mA | 15mA | 20mA | |
| 編程精度 | ||||||
| 電壓 | 設定值的0.1%±2位 | 設定值的0.1%±2位 | N/A | |||
| 電流 | 設定值的0.2%±2位 | 設定值的0.2%±2位 | ||||
| 功率 | ±10W | ±10W(僅限輸出電壓測量值大于額定電壓的1%) | ||||
| 回讀精度 | ||||||
| 電壓 | 讀值的0.2%±2位 | 讀值的0.2%±2位 | N/A | |||
| 電流 | 讀值的0.3%±2位 | 讀值的0.3%±2位 | ||||
| 功率 | 讀值的0.5%±5位 | 讀值的0.5%±Vout×40mA | ||||
| 響應時間 | ||||||
| 上升時間(滿載/空載) | 50ms | 200ms | N/A | |||
| 下降時間(滿載) | 100ms | 500ms | ||||
| 下降時間(空載) | 500ms | 1000ms | ||||
| 負載瞬態恢復時間(負載改變50~) | 1ms | 7ms | ||||
| 編程分辨率 | ||||||
| 電壓 | 10mV | 100mV | N/A | |||
| 電流 | 10mA | 10mA | ||||
| 功率 | 10W | 10W | ||||
| 測量分辨率 | ||||||
| 電壓 | 10mV | 100mV | N/A | |||
| 電流 | 10mA | 10mA | ||||
| 功率 | 10W | 10W | ||||
| 串行和并行功能 | ||||||
| 通道數 | 1 | 1 | 2 | 1 | 1 | 僅PSB-2800L |
| 串行操作 | 多兩臺 | 多兩臺 | N/A | N/A | N/A | |
| 并行操作 | 多四臺 | 多四臺 | N/A | 多兩臺 | 多兩臺 | |
| 并行帶加載機PSB-2800LS | N/A | 多三臺 | N/A | N/A | N/A | |
| 保護功能 | ||||||
| OVP(固定) | 當達到額定電壓的110%時關閉輸出 | 當輸出電壓過額定電壓的110%時關閉輸出 | N/A | |||
| OVP(可調) | 工作時輸出關閉；前面板設置范圍：1V~84V | 前面板可預先調整范圍：10V~840V | ||||
| OCP(固定) | 當達到額定電流的110%時關閉輸出 | 當輸出電流過額定電流的110%時關閉輸出 | ||||
| OCP(可調) | 工作時輸出關閉；設置范圍：1A~42A(適合84A) | 前面板可預先調整范圍：0.1A~6.30A | ||||
| OHP | 過散熱器設計溫度時關閉輸出 | 在內部散熱器溫度過設置值時關閉輸出 | ||||
| 環境條件 | ||||||
| 工作溫度 | 0℃~40℃ | N/A | ||||
| 存儲溫度 | -20℃~70℃ | |||||
| 工作濕度 | 30%~80%RH (無凝結) | |||||
| 存儲濕度 | 30%~80%RH (無凝結) | |||||
| 其它 | ||||||
| 浪涌電流 | 35A Max | 70A Max | 70A Max | 35A Max | 70A Max | 70A Max |
| 功率損耗/因數 | 560VA/0.99 | 1120VA/0.99 | 1120VA/0.99 | 560VA/0.99 | 1120VA/0.99 | 1120VA/0.99 |
| 制冷方式 | 空氣制冷，風扇馬達 | |||||
| 電源 | 100VAC~240VAC，50/60Hz，單相 | |||||
| 接口(標配) | RS-232C/USB | |||||
| 接口(選配) | GPIB | |||||
| 模擬控制 | 有 | |||||
| 尺寸&重量 | ||||||
| 210(W) × 124(H) × 290(D)mm | ||||||
| 約5kg | 約7kg | 約7kg | 約5kg | 約6kg | 約7kg | |
