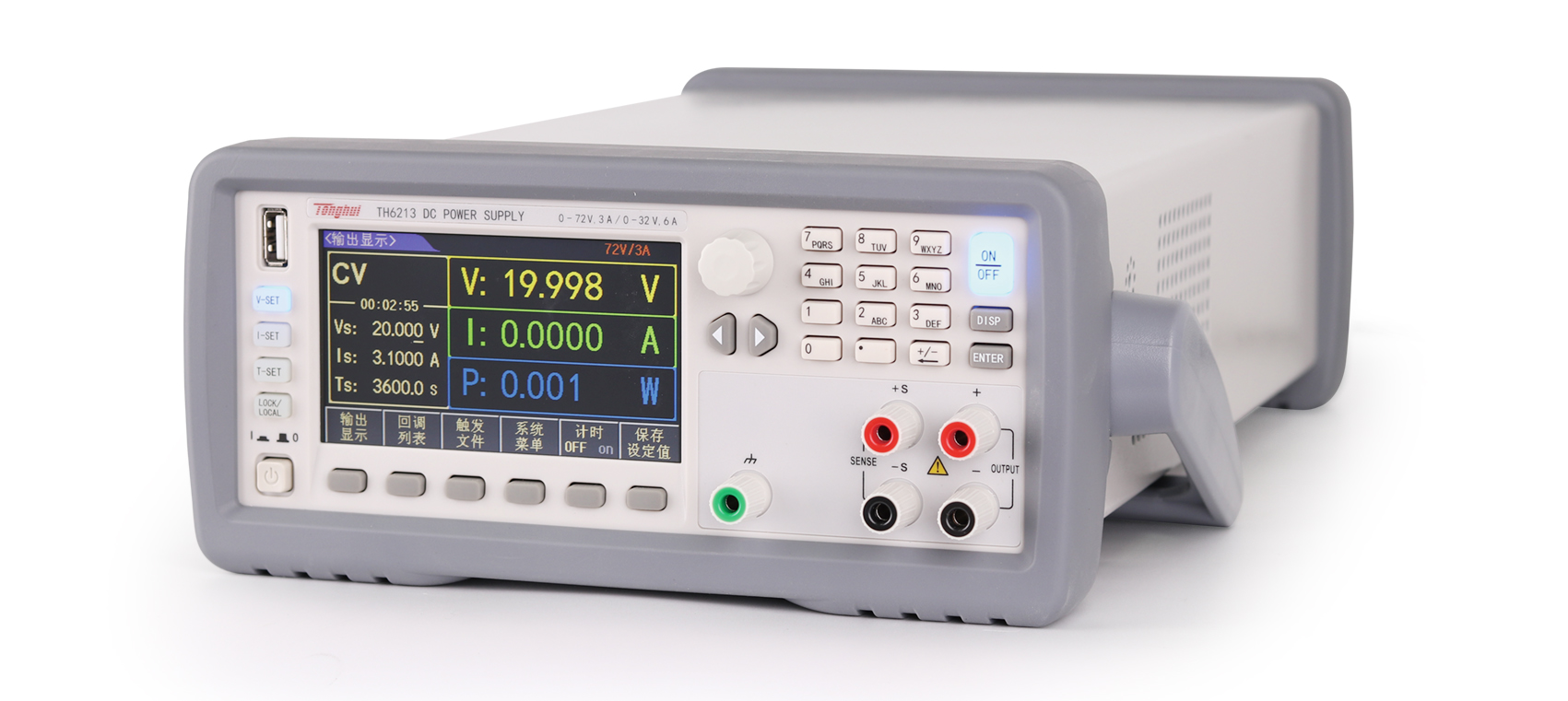

TH6213 雙范圍可編程線性直流電源產品詳細規格
技術參數
型號
TH6201
TH6202
TH6203
TH6212
TH6213
額定輸出(0℃-40℃)
通道/范圍
范圍1
范圍2
范圍1
范圍2
范圍1
范圍2
范圍1
范圍2
范圍1
范圍2
電壓
0-20V
0-8V
0-32V
0-15V
0-72V
0-32V
0-32V
0-15V
0-72V
0-32V
電流
0-5A
0-10A
0-3A
0-6A
0-1.5A
0-3A
0-6A
0-12A
0-3A
0-6A
功率
100W
80W
96W
90W
108W
96W
192W
180W
216W
192W
負載調整率±(% 輸出＋偏置)
電壓
≤0.01% + 4mV
≤0.01% + 3mV
≤0.01% + 3mV
≤0.01% + 6mV
≤0.01% + 5mV
電流
≤0.01% + 2mA
≤0.01% + 5mA
≤0.01% + 4mA
電源調整率±(% 輸出＋偏置)
電壓
≤0.01% + 4mV
≤0.01% + 3mV
≤0.01% + 3mV
≤0.01% + 6mV
≤0.01% + 5mV
電流
≤0.01% + 2mA
≤0.01% + 5mA
≤0.01% + 4mA
編程分辨率
電壓
1mV
電流
0.1mA
回讀分辨率
電壓
1mV
電流
0.1mA
年精度(25℃± 5℃）±(% 讀數＋偏置)
編程
電壓
≤0.04% + 8mV
電流
≤0.1% + 5mA
回讀
電壓
≤0.04% + 8mV
電流
≤0.1% + 5mA
紋波和噪聲(20Hz-20MHz)
差模電壓
≤3mVp-p/1mVrms
≤3.5mVp-p/1mVrms
≤3mVp-p/1mVrms
≤4mVp-p/1mVrms
差模電流
＜9mArms
＜7mArms
＜6mArms
≤0mArms
≤8mArms
共模電流
<1.5μArms
瞬態響應
＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間)
＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到120mV內的時間)
＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間)
上升時間 (10% — 90%)
＜90ms
＜120ms
＜180ms
下降時間 (90% — 10%)
＜150ms
＜200ms
＜250ms
＜350ms
＜250ms串并聯設定值精度
電壓
------
電流
------
計時器
0.1～99999.9秒
存儲
10組觸發輸出,每組100個步驟；100組設定記憶
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 兩端測試線 | TH26004C | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 大電流測試線纜 | TH26035D | ||||
| 大電流測試線纜 | TH26035E | ||||
