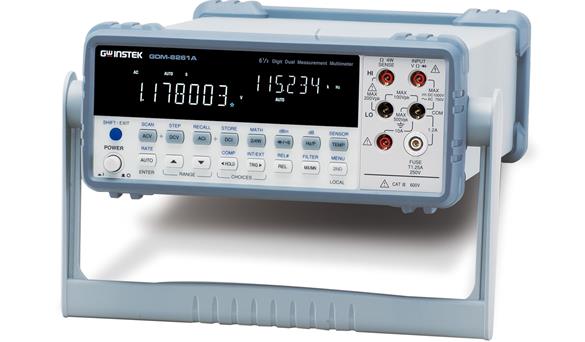

GDM-8261A數字萬用表產品詳細規格
6 ?位顯示：1,200,000位
DCV基本度：0.0035%
雙顯示測量，真空熒光顯示屏(VFD)
11種主要測量功能&10種高級測量功能
具AC+DC電壓或電流量測功能
高分辨率：DCI 100pA；ACI 1nA
溫度測量(RTD & 熱電耦)范圍：-200℃～+1820℃
USB接口傳輸速率高達2,400次讀值/秒

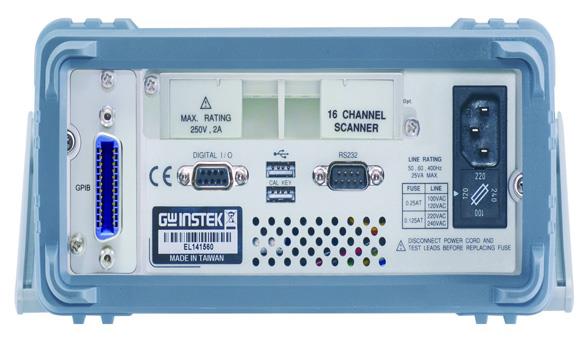

標準接口：USB、RS-232C、Digital I/O
選配接口：GPIB或LAN
選配掃描卡：GDM-SC1A(V×16ch，I×2ch)
免費PC軟件：DMM Viewer
快速選型
| 型號 | 采樣率 | 顯示 | DCV精度 | 電流檔位 | 后面板輸入 | 標配接口 |
| GDM-9060 | 1K/sec | 6?雙顯示(1200000) | 0.0075% | 3A | NO | USB/RS-232/LAN/I/O |
| GDM-9061 | 10K/sec | 6?雙顯示(1200000) | 0.0035% | 10A | YES | USB/RS-232/LAN/I/O |
| GDM-8261A | 2.4K/sec | 6?雙顯示(1200000) | 0.0035% | 10A | NO | USB/RS-232/I/O |
詳細規格
| 規格 | ||||||
| 功能 | ||||||
| 檔位(3) | 分辨率 | 輸入阻抗...等 | 24 Hour 23°C± 1°C | 90 Day 23°C± 5°C | 1 Year 23°C± 5°C | 溫度系數0°~ 18°C /28°~ 55°C |
| 直流電壓 | ||||||
| 100.0000 mV | 0.1μV | 10MΩ or >10GΩ | 0.0030 + 0.0030 | 0.0040 + 0.0035 | 0.0050 + 0.0035 | 0.0005 + 0.0005 |
| 1.000000 V | 1μV | 10MΩ or >10GΩ | 0.0015 + 0.0004 | 0.0020 + 0.0005 | 0.0035 + 0.0005 | 0.0005 + 0.0001 |
| 10.00000 V | 10μV | 11.11MΩ±1% | 0.0020 + 0.0006 | 0.0030 + 0.0007 | 0.0048 + 0.0007 | 0.0005 + 0.0001 |
| 100.0000 V | 0.1mV | 10.1MΩ±1% | 0.0020 + 0.0006 | 0.0035 + 0.0006 | 0.0081 + 0.0006 | 0.0005 + 0.0001 |
| 1000.000 V | 1mV | 10.1MΩ±1% | 0.0025 + 0.0006 | 0.0044 + 0.0010 | 0.0090 + 0.0010 | 0.0005 + 0.0001 |
| 電阻(4) | ||||||
| 100.0000 Ω | 100μΩ | 1 mA | 0.0030 + 0.0030 | 0.008 + 0.004 | 0.010 + 0.004 | 0.0008 + 0.0005 |
| 1.000000 kΩ | 1mΩ | 1 mA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
| 10.00000 kΩ | 10mΩ | 100μA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
| 100.0000 kΩ | 100mΩ | 10μA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
| 1.000000 MΩ | 1μΩ | 3.5μA | 0.0020 + 0.0010 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0010 + 0.0002 |
| 10.00000 MΩ | 10Ω | 350nA | 0.0150 + 0.0010 | 0.020 + 0.001 | 0.040 + 0.001 | 0.0030 + 0.0004 |
| 100.0000 MΩ | 100Ω | 350 nA//10 MΩ | 0.3000 + 0.0100 | 0.800 + 0.010 | 0.800 + 0.010 | 0.1500 + 0.0002 |
| 直流電流 | ||||||
| 100.0000 μA | 100pA | < 0.015 V | 0.010 + 0.020 | 0.04 + 0.025 | 0.05 + 0.025 | 0.002 + 0.0030 |
| 1.000000 mA | 1nA | < 0.15 V | 0.007 + 0.005 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
| 10.00000 mA | 10nA | < 0.07 V | 0.005 + 0.010 | 0.03 + 0.020 | 0.05 + 0.020 | 0.002 + 0.0020 |
| 100.0000 m A | 0.1μA | < 0.7 V | 0.010 + 0.004 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
| 1.000000 A | 1μA | < 0.8 V | 0.050 + 0.006 | 0.08 + 0.010 | 0.10 + 0.010 | 0.005 + 0.0010 |
| 10.00000 A | 10μA | < 0.5 V | 0.100 + 0.008 | 0.12 + 0.008 | 0.15 + 0.008 | 0.005 + 0.0008 |
| 短路蜂鳴 | ||||||
| 1000.000 Ω | 0.001Ω | 1 mA | 0.002 + 0.030 | 0.008 + 0.030 | 0.010 + 0.030 | 0.001 + 0.002 |
| 二極管 | ||||||
| 1.000000 V | 1μV | 1 mA | 0.002 + 0.010 | 0.008 + 0.020 | 0.010 + 0.020 | 0.001 + 0.002 |
| 規格 | ||||||
| 功能 | ||||||
| 檔位(3) | 分辨率 | 頻率 | 24 Hour 23°C± 1°C | 90 Day 23°C± 5°C | 1 Year 23°C± 5°C | 溫度系數0°~ 18°C /28°~ 55°C |
| 交流電壓True RMS （6） | ||||||
| 100.0000 mV | 0.1μV | 3Hz - 5Hz | 1.00 + 0.03 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.004 |
| 100.0000 mV | 0.1μV | 5Hz - 10Hz | 0.35 + 0.03 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.004 |
| 100.0000 mV | 0.1μV | 10Hz - 20kHz | 0.04 + 0.03 | 0.05 + 0.04 | 0.06 + 0.04 | 0.005 + 0.004 |
| 100.0000 mV | 0.1μV | 20kHz - 50kHz | 0.10 + 0.05 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 |
| 100.0000 mV | 0.1μV | 50kHz - 100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 |
| 100.0000 mV | 0.1μV | 100kHz -300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 |
| 1.000000 V to 750.000 V(5) | 1μV ~ 1mV | 3Hz - 5Hz | 1.00 + 0.02 | 1.00 + 0.03 | 1.00 + 0.03 | 0.100 + 0.003 |
| 1.000000 V to 750.000 V(5) | 1μV ~ 1mV | 5Hz - 10Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 |
| 1.000000 V to 750.000 V(5) | 1μV ~ 1mV | 10Hz - 20kHz | 0.04 + 0.02 | 0.05 + 0.03 | 0.06 + 0.03 | 0.005 + 0.003 |
| 1.000000 V to 750.000 V(5) | 1μV ~ 1mV | 20kHz - 50kHz | 0.10 + 0.04 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 |
| 1.000000 V to 750.000 V(5) | 1μV ~ 1mV | 50kHz - 100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 |
| 1.000000 V to 750.000 V(5) | 1μV ~ 1mV | 100kHz -300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 |
| 交流電流True RMS （6） | ||||||
| 1.000000 mA | 1nA | 3Hz – 5Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 |
| 1.000000 mA | 1nA | 5Hz – 10Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 |
| 1.000000 mA | 1nA | 10Hz – 5kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 |
| 1.000000 mA | 1nA | 5kHz – 10kHz | 0.20 + 0.25 | 0.20 + 0.25 | 0.20 + 0.25 | 0.030 + 0.006 |
| 10.00000 mA | 10nA | 3Hz – 5Hz | 1.10 + 0.06 | 1.10 + 0.06 | 1.10 + 0.06 | 0.200 + 0.006 |
| 10.00000 mA | 10nA | 5Hz – 10Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.100 + 0.006 |
| 10.00000 mA | 10nA | 10Hz – 5kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 |
| 10.00000 mA | 10nA | 5kHz – 10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 |
| 100.0000 mA | 100nA | 3Hz – 5Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 |
| 100.0000 mA | 100nA | 5Hz – 10Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 |
| 100.0000 mA | 100nA | 10Hz – 5kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 |
| 100.0000 mA | 100nA | 5kHz – 10kHz | 0.20 + 0.25 | 0.20 + 0.25 | 0.20 + 0.25 | 0.030 + 0.006 |
| 1.000000 A | 1μA | 3Hz – 5Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 |
| 1.000000 A | 1μA | 5Hz – 10Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 |
| 1.000000 A | 1μA | 10Hz – 5kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 |
| 1.000000 A | 1μA | 5kHz – 10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 |
| 10.00000 A | 10μA | 3Hz – 5Hz | 1.10 + 0.06 | 1.10 + 0.06 | 1.10 + 0.06 | 0.100 + 0.006 |
| 10.00000 A | 10μA | 5Hz – 10Hz | 0.35 + 0.06 | 0.35 + 0.06 | 0.35 + 0.06 | 0.035 + 0.006 |
| 10.00000 A | 10μA | 10Hz – 5kHz | 0.15 + 0.06 | 0.15 + 0.06 | 0.15 + 0.06 | 0.015 + 0.006 |
| 10.00000 A | 10μA | 5kHz – 10kHz | 0.35 + 0.70 | 0.35 + 0.70 | 0.35 + 0.70 | 0.030 + 0.006 |
| 頻率 / 周期(7) | ||||||
| 100.0000mV to 750.000V(5) | ― | 3Hz - 5Hz | 0.1 | 0.1 | 0.1 | 0.005 |
| 100.0000mV to 750.000V(5) | ― | 5Hz - 10Hz | 0.05 | 0.05 | 0.05 | 0.005 |
| 100.0000mV to 750.000V(5) | ― | 10Hz - 40Hz | 0.03 | 0.03 | 0.03 | 0.001 |
| 100.0000mV to 750.000V(5) | ― | 40Hz -300kHz | 0.006 | 0.01 | 0.01 | 0.001 |
| 溫度 (RTD)(8) | ||||||
| -200 °C ~ 600 °C | 0.001 °C | ― | ― | ― | 0.06 °C (typical) | 0.005 °C / °C (typical) |
| 溫度(8) | ||||||
| -200 °C ~ + 1300 °C | 0.002 °C | E / J / T / K / N | ― | ― | 0.3 °C (typical) | 0.004 °C / °C (typical) |
| -50 °C ~ + 1820 °C | 0.01 °C | R / S / B | ― | ― | 1 °C | 0.14 °C / °C |
| 顯示屏 | ||||||
| 雙色VFD | ||||||
| 標準界面 | ||||||
| RS -232C, USB, Digital I/O | ||||||
| 使用電源 | ||||||
| AC 100 V / 120 V / 220 V / 240 V ±10%；45 Hz to 66 Hz and 360 Hz to 440 Hz | ||||||
| 消耗功率 | ||||||
| 25VA | ||||||
| 尺寸&重量 | ||||||
| 265(W) x 107(H) x 350(D) mm；約 3.1公斤 (不含附件) | ||||||
| 注 : | |||
| 1. 有的規格, 均為單一顯示(主顯示)之規格 | |||
| 2. 準確度 : ± (% of 讀值 + % of 檔位) | |||
| 3. 顯示可過20%檔位, 除了1000Vdc, 750Vac 及 10A檔位 | |||
| 4. 電阻為 4-wire 量測規格, 或 2-wire 量測配合 REL 開啟, 為防止測試收到外部噪聲影響,測量過500kΩ以上電阻時,請使用有隔離的測試線 | |||
| 5. 交流750V檔位, 頻率100kHz | |||
| 6. 交流特性之規格, 系指大于5%檔位之正旋波輸入 | |||
| 7. 輸入>100mV,10mV~100mV輸入時，讀值誤差的百分比乘以10倍。 | |||
| 8. 規格不含探棒精度，且與模擬接點有關 |
