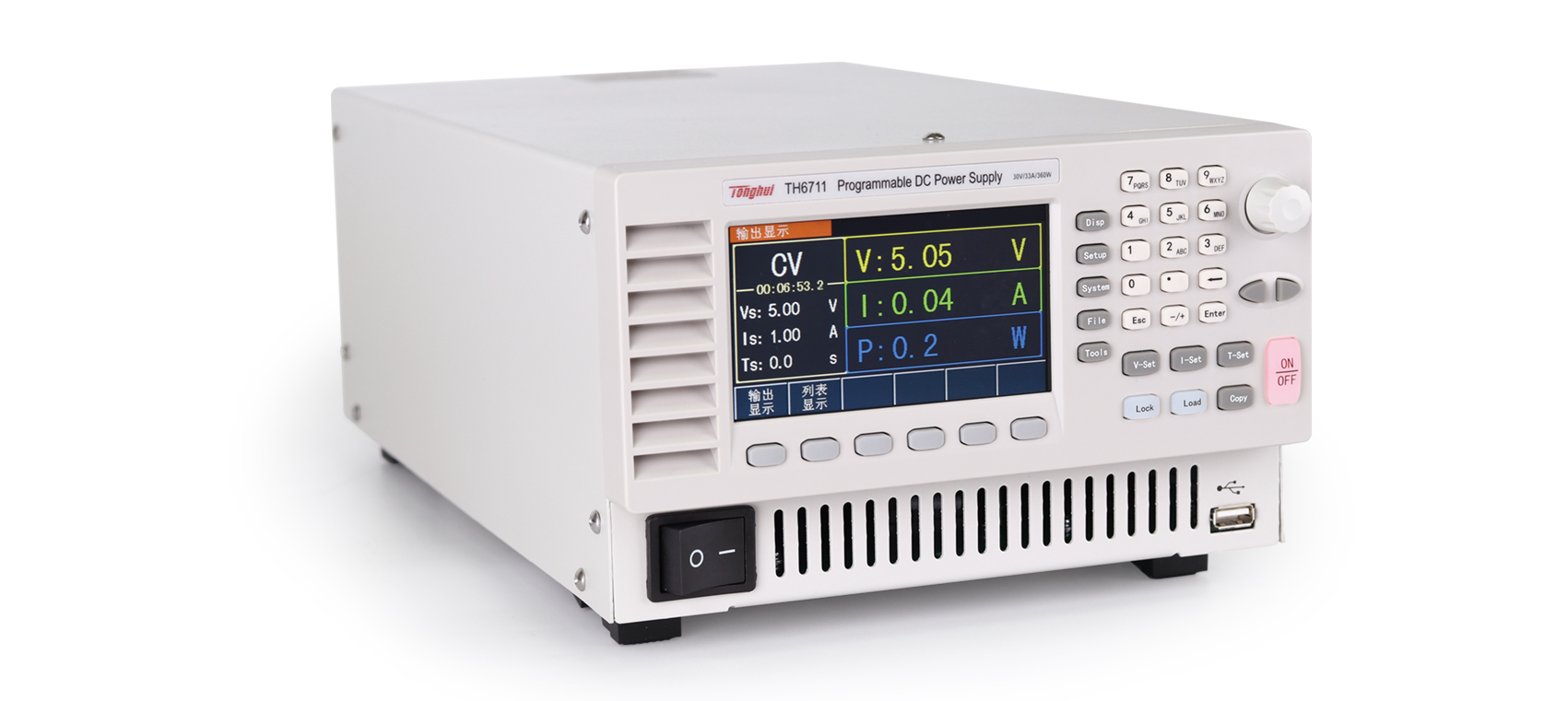

圖片僅供參考,產品以實物為準
TH6711 可編程開關直流電源產品詳細規格
技術參數
TH6711
TH6712
TH6713
TH6721
TH6722
TH6723
輸出
功率
額定功率
360W
720W
1080W
360W
720W
1080W
功率限制
約額定功率*105%
電壓
額定電壓
0-30V
0-30V
0-30V
0-80V
0-80V
0-80V
電壓
31.5V
84V
電流
額定電流
0-33A
0-66A
0-100A
0-12.5A
0-25A
0-37.5A
電流
36A
72A
108A
13.5A
27A
40.5A
設
置
電壓
范圍
0-31.5V
0~84V
電流
范圍
0~36A
0-72A
0-108A
0-13.5A
0-27A
0-40.5A
負載調節率
電壓
≤20mV
≤45mV
電流
≤41mA
≤77mA
≤113mA
≤18.5mA
≤32mA
≤45.5mA
電源調節率
電壓
≤18mV
≤43mV
電流
≤41mA
≤77mA
≤113mA
≤18.5mA
≤32mA
≤45.5mA
設定值解析度
電壓
10mV
電流
10mA
10mA
100mA
10mA
10mA
10mA
回讀值解析度
電壓
10mV
電流
10mA
10mA
100mA
10mA
10mA
10mA
設定值精度
(25℃±5℃)
電壓 (>0.1V)
≤0.1%+10mV
電流 (>0.1A)
≤0.1%+30mA
≤0.1%+60mA
≤0.1%+100mA
≤0.1%+20mA
≤0.1%+40mA
≤0.1%+50mA
回讀值精度
(25℃±5℃)
電壓 (>0.1V)
≤0.1%+20mV
電流 (>0.1A)
≤0.1%+40mA
≤0.1%+70mA
≤0.1%+100mA
≤0.1%+20mA
≤0.1%+40mA
≤0.1%+50mA
紋波與噪聲
(20Hz-2MHz)
差模電壓
≤60mVp-p and 7mVrms
≤80mVp-p and 11mVrms
≤100mVp-p and 14mVrms
≤60mVp-p and
7mVrms
≤80mVp-p and
11mVrms
≤100mVp-p and 14mVrms
差模電流
≤72mArms
≤144mArms
≤216mArms
≤27mArms
≤54mArms
≤81mArms
動態恢復時間
(50%-負載)
頻率=100Hz
恢復到0.1% + 10mV: ≤2ms
上升時間（空載）
10%-90%
≤50ms
上升時間（滿載）
10%-90%
≤50ms
下降時間（滿載）
90%-10%
≤50ms
下降時間（空載）
90%-10%
≤500ms
定時器
設置范圍
0-9999999（時分秒）
啟動延時
設置范圍
0-99.99s
停止延時
設置范圍
0-99.99s
斜率設置
電壓上升
0.01-60V/s
0.1-160V/s
電壓下降
0.01-60V/s
0.1-160V/s
電流上升
0.01-72A/s
0.1-144A/s
0.1-216A/s
0.01-27A/s
0.01-54A/s
0.01-81A/s
電流下降
0.01-72A/s
0.1-144A/s
0.1-216A/s
0.01-27A/s
0.01-54A/s
0.01-81A/s
模擬內阻
設置范圍
0-0.833Ω
0-0.417Ω
0-0.278Ω
0-5.926Ω
0-2.963Ω
0-1.975Ω
外部電壓控制
(25℃±5℃)
CV精度
額定輸出電壓±0.5%
CC精度
額定輸出電流±1%
外部電阻控制
(25℃±5℃)
CV 精度
額定輸出電壓±1.5%
CC 精度
額定輸出電流±1.5%
功率因數
100VAC（滿載）
0.99
200VAC（滿載）
0.97
效率
100VAC（滿載）
75%
76%
200VAC（滿載）
77%
78%
主從控制
主從并聯
含主機多并聯3臺
主從串聯
含主機多串聯2臺
保護
過壓OVP
3-33V
3-33V
3-33V
8-88V
8-88V
8-88V
過流OCP
3.6-37.8A
5-75.6A
5-113.4A
1.35-14.18A
2.7-28.35A
4.05-42.53A
過溫OTP
內部溫度上升決定
體積和重量
外形體積
215(W)×146(H)×420(D)
上架體積
215(W)×132(H)×420(D)
重量（凈重）
3kg
5.3kg
7.5kg
3kg
5.3kg
7.5kg
供電電源
88-265VAC，50/60HZ
注：l 電源調節率（88-132VAC 或 170-265VAC，恒載）
l 負載調解率（空載-滿載，恒輸入電壓）
l 上升時間（額定輸出電壓 10%-90%，帶額定電阻負載）
l 下降時間（額定輸出電壓 90%-10%，帶額定電阻負載）
l 動態恢復時間（負載從額定輸出電流的 50%至 變化時，輸出電壓在額定輸出的0.1%+10mV 范圍內恢復的時間）
