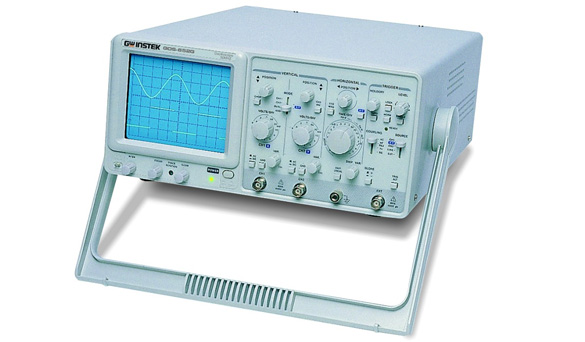

GOS-653G & GOS-652G模擬示波器,產品詳細規格
頻寬 50 MHz, 雙頻道
延遲掃描
內藏延遲線可輕易觀測波形前緣
TV 分離同步
Z 軸調變功能
ALT 同步觸發
Hold off 功能
觸發準位鎖定功能
CH1 信號輸出
| 規格 | ||
| CRT | ||
| 類型 | 6 英吋內附刻度線之方形顯示屏 ; 標線位置 0%, 10%, 90%, ; 8 x 10 格 (1 格 = 1 公分) | |
| 磷光質 | P31 | |
| 加速器電壓 | 12 kV | |
| 刻度照明 | 連續可調；輸入阻抗 : 約 5kΩ | |
| Z 軸輸入 | 感度 : 3Vp-p 以上；頻寬 : DC ~ 5MHz | |
| 垂直系統 | ||
| 感度 | 5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5% | |
| 頻寬 | DC ~ 50MHz 在 5mV ~ 5V/DIV；DC ~ 15MHz 在 1mV ~ 2mV/DIV | |
| 上升時間 | 7nS (23.3nS at 1mV ~ 2mV/DIV) | |
| 訊號延遲 | 可觀察前緣 | |
| 輸入阻抗 | 約 1MΩ | |
| 輸入耦合 | AC, DC, GND；CH1, CH2, DUAL, CH2 INV, ADD. | |
| 垂直模式 | (DUAL 自動切換 ALT 及 CHOP) | |
| 水平系統 | ||
| A (主要的) 掃描時間 | 0.1μS ~ 0.5S/DIV+3%, 100nS ~ 50mS/DIV+5% (x 10MAG), 10nS ~ 50nS/DIV+8% (x 10MAG) | |
| B (延遲) 掃描時間 | 0.1μS ~ 0.5mS/DIV+3%, 100nS ~ 50μS/DIV+5% (x 10MAG), 10nS ~ 50nS/DIV+8% (x 10MAG) | |
| 延遲時間 | 1μS ~ 5mS, +5% | |
| 延遲抖動 | 1:10000 或更優 | |
| 觸發 | ||
| 觸發模式 | AUTO, NORM, SINGLE | |
| 觸發源 | CH1, CH2, ALT, LINE, EXT | |
| 觸發耦合 | AC, DC, HR, TV | |
| 觸發斜率 | "+" 或 "-" | |
| X-Y 操作 | ||
| 感度 | 5mV ~ 5V/DIV+ 4% | |
| X 軸頻寬 | DC ~ 2MHz | |
| 相位差 | 3o or less from DC ~ 100kHz | |
| 訊號輸出 | ||
| 觸發訊號輸出 | 電壓 : 約 50mV/DIV into 50Ω | |
| 校正端子輸出 | 1kHz 方波, 2Vpp+2% | |
| 使用電源 | ||
| 交流 100V/120V/220V/230V + 10%, 50/60Hz | ||
| 附件 | ||
| 電源線 x 1 ;操作手冊 x 1 ;測棒 (10:1/1:1) x 2 | ||
| 尺寸及重量 | ||
| 310(寬) x 150(高) x 455(長) mm；約 8.2 公斤 | ||
