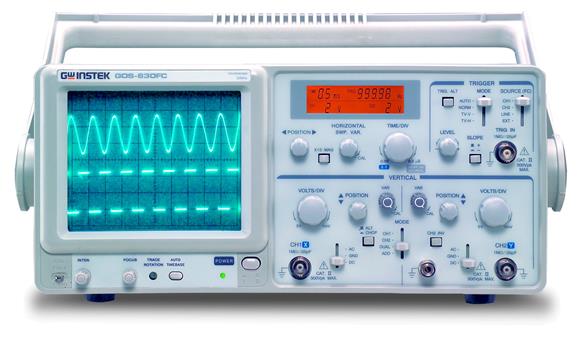

圖片僅供參考,產品以實物為準
產品分類
GOS-630FC示波器產品詳細規格
| 垂直系統 | |
| 靈敏度 | 1mV ～ 5V/div , 以1-2-5順序共12文件位 |
| 度 | ≦3%, (1mV/div, 2mV/div: 5%) |
| 微調垂直靈敏度 | ≦1/2.5 面板讀值 |
| 頻寬 | DC～30MHz (1mV/div, 2mV/div: DC～7MHz) |
| 上升時間 | 約 11.7ns (1mV/div, 2mV/div: Approx. 50ns) |
| 輸入阻抗 | 約 1MΩ // 約 25pF |
| 方波特性 | 過激量 : 5% (在 10mV/div 檔位時) |
| 線性度 | <±0.1div 的振幅變化 |
| 垂直模式 | CH1, CH2, DUAL (ALT/CHOP), ADD |
| 重復斬波頻率 | 約 250kHz |
| 輸入耦合方式 | AC, DC, GND |
| 輸入電壓 | CAT II 300V(DC+ACpeak) |
| 共模抑制比 | 50:1 或更好 在50kHz 正弦波 |
| 觸發系統 | |
| 觸發源 | CH1, CH2, ALT, LINE, EXT |
| 耦合 | AC : 20Hz 至全帶寬 |
| 極性 | + / - |
| 靈敏度 | 20Hz ～ 2 MHz : 0.5 div, TRIG-ALT : 2 div, EXT : 200mV |
| 2MHz ～ 30MHz : 1.5 div, TRIG-ALT : 3 div, EXT : 800mV | |
| TV : 同步脈波1 div (EXT: 1V) | |
| 觸發模式 | AUTO , NORM , TV-V , TV-H |
| 外部觸發信號輸入 | |
| 輸入阻抗 | 約 1MΩ// 約 25pF |
| 輸入電壓 | CAT II 300V(DC+AC peak) |
| 水平系統 | |
| 掃描時間 | 0.2μS ～ 0.5 S/div , 依1-2-5 順序共20 檔位 |
| 掃描時間準確度 | ±3% |
| 可變掃描時間控制 | ≦面板顯示值的1/2.5 |
| 掃描放大倍率 | 10 倍 |
| ×10MAG 掃描時間準確度 | ±5% (20nSec～50nSec 未校準) |
| 線性度 | ±3%, ×10MAG:±5% (20ns 和 50ns 未校準) |
| X-Y 模式 | |
| 靈敏度 | 與垂直軸相同 |
| 帶寬 | DC 至 500kHz |
| X-Y 相位差 | ≦3° 在 DC ～50kHz |
| Z 軸 | |
| 靈敏度 | 5 Vp-p (輸入正信號時軌跡會變暗) |
| 帶寬 | DC ～ 2MHz |
| 輸入阻抗 | 約 47kΩ |
| 輸入電壓 | CAI II 30V(DC+AC peak) |
| 校正電壓 | |
| 波形 | 正向方波 |
| 頻率 | 約 1 kHz |
| 占空比 | 在 48:52以內 |
| 輸出電壓 | 2 Vp-p ±2% |
| 輸出阻抗 | 約 1 kΩ |
| 計頻器 | |
| 顯示數位 | 十進制 5位 |
| 頻率范圍 | 50Hz~30MHz |
| 度 | ±0.05% : 50Hz~1kHz, ±0.02% : 1kHz~30MHz |
| 測量靈敏度 | > 2div |
| LCD | |
| 顯示 | VOLT/div, TIME/div, X-Y 模式, 頻率 |
| 背光顏色 | 橘色 |
| CRT | |
| 形式 | 內附刻度線之6-inch 直角形 |
| 磷光質和加速電壓 | P 31 & 約 2kV |
| 有效屏幕尺寸 | 8 × 10 div (1 div = 10mm (0.39in)) |
| 旋轉軌跡 | 可調整 |
| 電源 | |
| 線性電壓 | AC 115V, 230V±15% 可選 |
| 頻率 | 50Hz/60Hz |
| 存儲環境 | |
| 溫度 | -10℃ to 70℃ |
| 濕度 | 70%RH () |
| 附件 | |
| 標配 | 用戶手冊 x 1 |
| 電源線 x 1 | |
| 探棒 x 2 | |
| 尺寸和重量 | |
| 310(W) x 150(H) x 455(D) mm | |
| 約 8.2kg | |
